Сензор за ток hall със затворен цикъл се нарича още Сензор за магнитен балансиращ ток hall. Тя включва споменатата теория с магнитно балансираща теория. С други думи, концентратора на феромагнитното поле концентрира магнитното поле, генерирано от първичния ток, и го прилага към компонента Hall. След това изходът на сигнала за напрежение от компонент Hall се усилва и става вход на усилвател на мощността. Изходът на офсетния ток тече през вторичната компенсираща бобина. Магнитното поле, генерирано от вторичната бобина, е противоположно на полето, генерирано от първичния ток. По такъв начин първичното поле се компенсира и продукцията на Зала се намалява постепенно. Когато първичното поле е еквивалентно на вторичното и офсетовият ток поддържа стабилно, то е магнитното балансиране. Тази верига се състои главно от електромагнетизъм преобразуване компонент, усилвател верига и задвижване компенсаторна верига.
1 Обяснение за тип
2Спец. и размер (единица：mm)

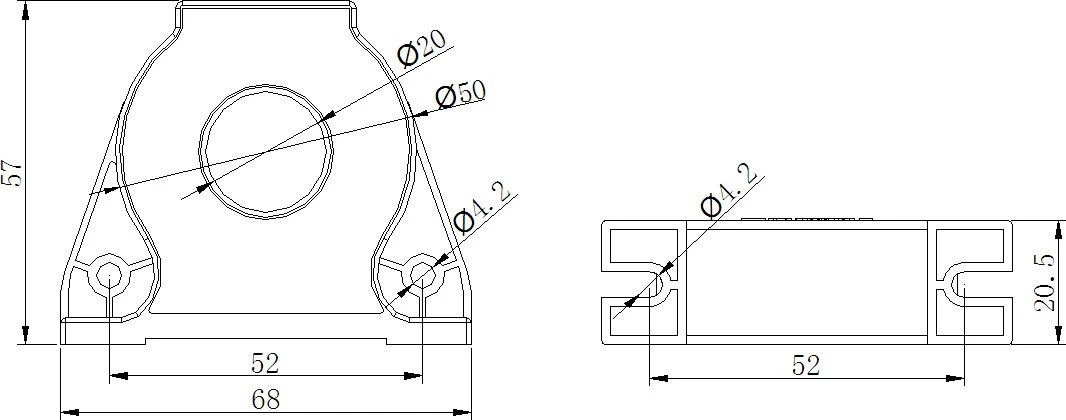

2.1 Размер на очертанията на AHBC-LTA
 |  |

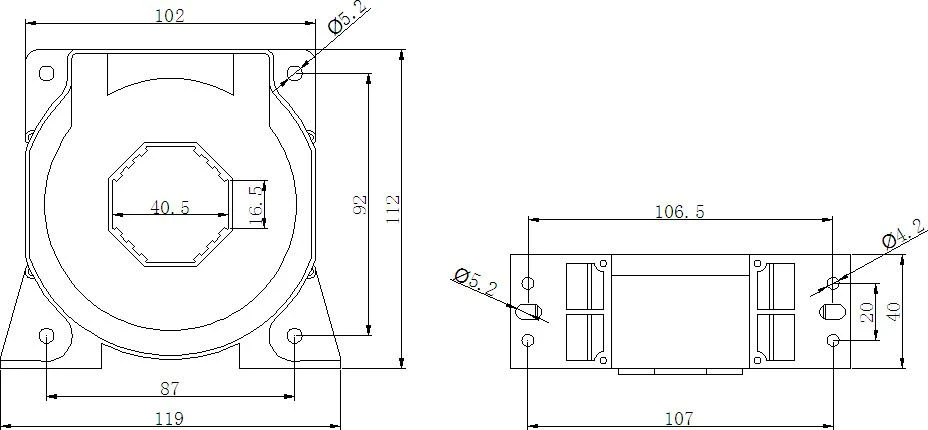

2.2Размер на очертанията на AHBC-LT1005
 |  |

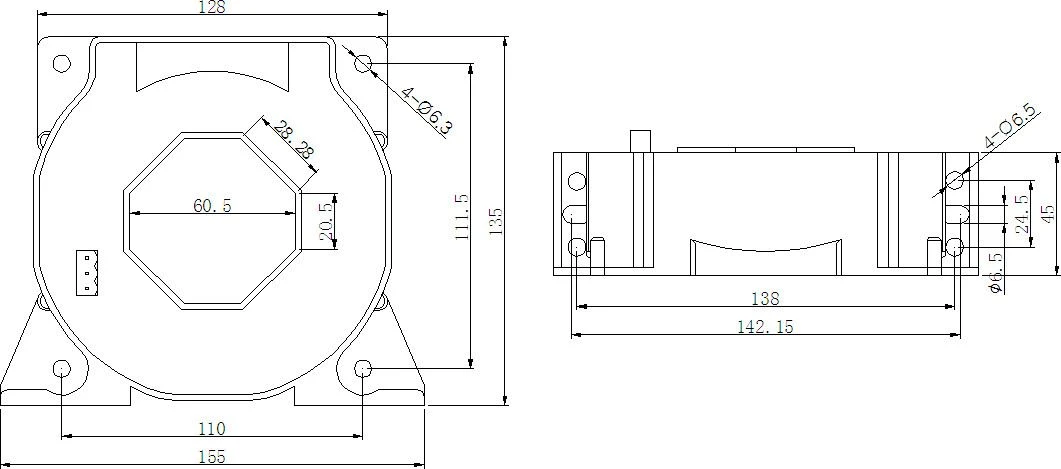

2.3 Размер на очертанията на AHBC-LF
 |  |
3.Кръстосани референтни таблици на спец. -параметър
Спецификация | Номинален ток | Захранване | Номинален изход | Измерваща бъз (мм) | Прецизена степен |
АХБК-ЛТА | 100 ~ 300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000А | ±15V | 400mA | / | 0.5 |
Забележка: Входен ток ac и DC може да бъде измерен, моля, посочете при поръчка.
4. Метод на окабеляване
● Определение на клеми за окабеляване
Забележка: 1. Аналогов изход GND трябва да бъде свързан с Power Ground.
2. Моля, изберете правилната посока на потока на ток.
