Описание на продукцията
Сензорите за постоянно напрежение от серия BM са измервателният модул, който превръща измереното DC напрежение в пропорционалния DC ток или DC сигнал за напрежение според теорията на оптичната изолация. Входната страна е силно изолирана от изходната страна.
Висока точност, линейност и интеграция, малък размер, проста структура, дългосрочна стабилност и приспособимост към различни условия на труд. Те се използват широко за системен контрол и откриване на електрическо оборудване в секторите на електроенергийната енергия, нефта, мината, химикала, железопътния транспорт, комуникацията, секторите на сградната автоматизация.

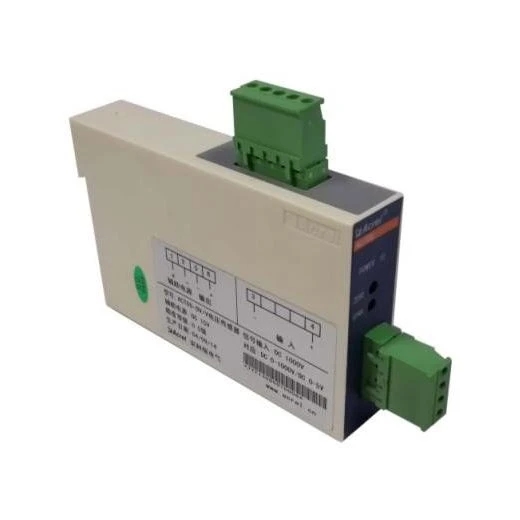

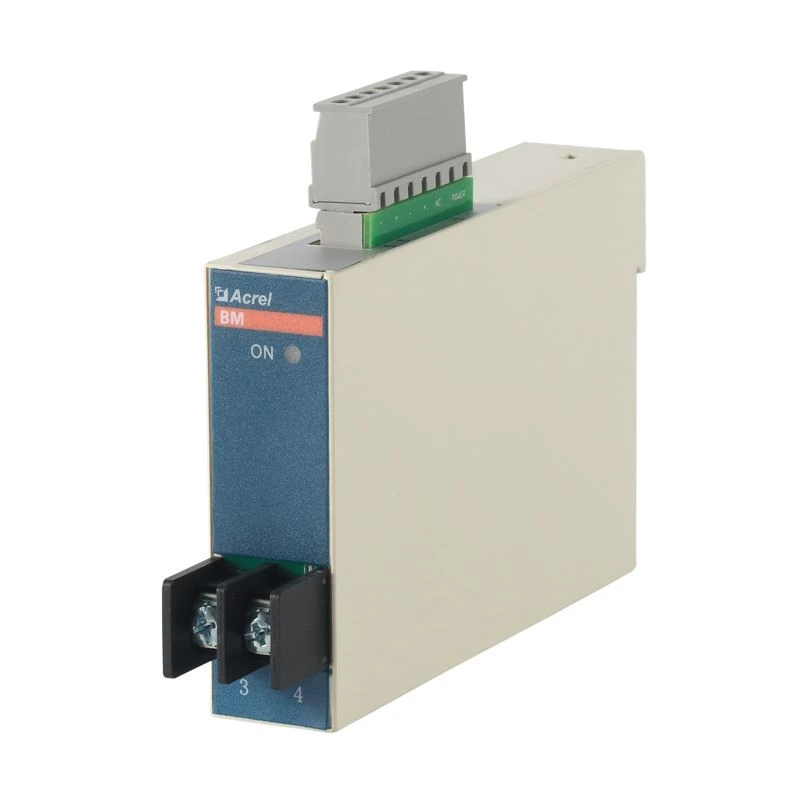

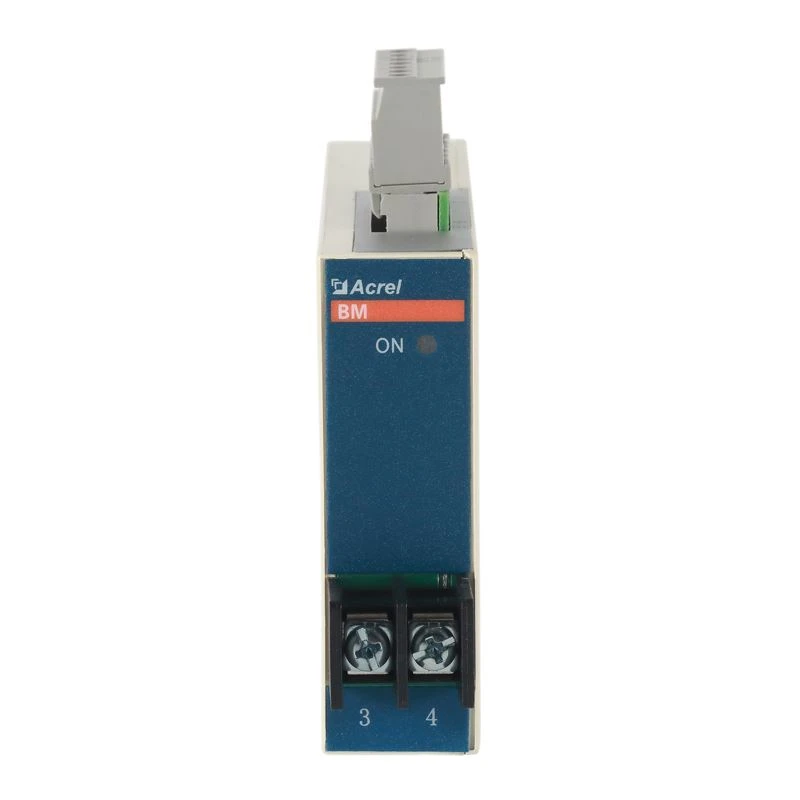

Външен вид
Параметри
Технически параметри | Индекс | |
Въвеждане | Номинално напрежение DC300 ~ 1500V | |
Обхват на измерване на напрежението 120% * Vpn | ||
Изход | Номинална стойност | напрежение:DC 0-5V、DC0-10V ; |
Защита от претоварване | Макс. изход≤ 150% от пълната скала | |
Устойчивост на натоварване | >5000Ω(изход на напрежение)/<450ω(current> | |
Захранване | DC12V / DC15V / DC24V / DC48V(По избор) | |
Прецизена степен | 0.5 | |
издържат на напрежение | Честота на мощността издържа напрежение 3500VAC между вход/ | |
Грешка в линейността | 0.2% | |
Изместване на напрежението / Изместване на тока | 50mV(съответстват на изхода на напрежение)/80uA( съответстват на изхода на тока) | |
Време за реакция | ≤ 30mS | |
Съпротивление на изолацията | >20MΩ@DC500V | |
Метод на инсталиране | С водеща релса TS35 | |
Условия на околната среда | Температура | Работна температура:-10°C-+55°C; |
Влажност | ≤93%RH, без оросяване, без агресивен газ | |
Височина | ≤2500м | |
Забележка: Персонализирано захранване: DC12V, DC15V, DC24V или DC48V

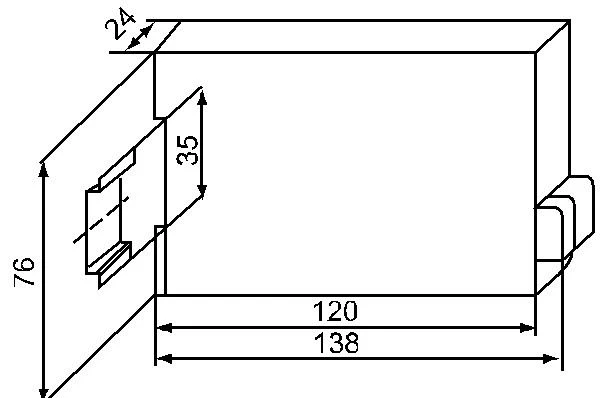

Диетична величина (единица: mm)
 |  |
Окабеляване
Терминал | 1 | 2 | 5 | 6 | 3 | 4 |
Идентификация | мощност+ | Мощност ГНД (Ж) | изход- | изход+ | вход - | вход - |
