Описание на продукцията
Сензорът за ток за изтичане на постоянен ток е измервателен модул, който превръща измерения директен ток в пропорционалния сигнал за директен ток или напрежение според теорията на флуксгейта и входната страна е силно изолирана от изходната страна. Типичните изходи включват 4-20mA, DC0-5V и DC0-10V сигнали. Тези стандартни сигнали могат да бъдат придобити от различни устройства като PLC, RTU и DAS карти и се използват за различни текущи приложения за наблюдение. теч ток трансформатори обграждат изхода + и – на DC верига.
Той открива изходни сигнали на сензори в клоните на веригата. Ако изолацията в клоните на веригата е нормална, токът, минаващ датчика, трябва да е равен в обратна посока. Изходният сигнал е нула. Ако даден клон на веригата е заземен, диференциалният ток преминава трансформатора на течовия ток и изходът на датчика не е нула. Следователно е възможно да се идентифицира заземеният клон в системата за постоянен ток чрез откриване на изходни сигнали от клони на веригата. Теорията гарантира точна идентификация на линията и предотвратява влиянието на разпределения капацитет.
Външен вид

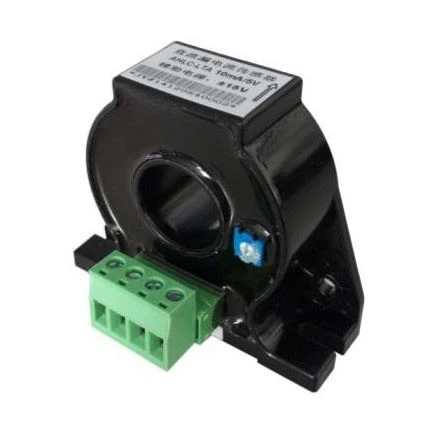

AHLC-LTA

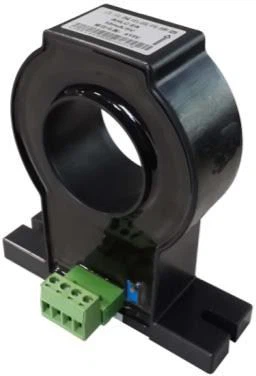

AHLC-ЕА

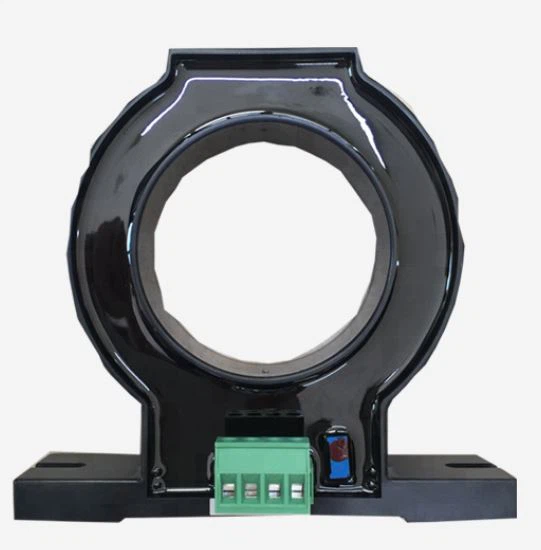

АХЛК-ЕБ
Параметри
Спецификация | Номинален ток | Захранване | Номинален изход | Измерваща бъз (мм) | Прецизена степен |
AHLC-LTA | Постоянен ток 10mA~2A | ±15V | 5V | φ 20 | 1 |
AHLC-ЕА | Постоянен ток 10mA~2A | ±15V | 5V | φ 40 | 1 |
АХЛК-ЕБ | Постоянен ток 10mA~2A | ±15V | 5V | φ 60 | 1 |
Ниво на аналитичност (единица: mm)
| ||
| Фиг.1 | Фиг.2 | Фиг.3 |
Спецификация на размера | Размер на очертанията(mm) | Чрез | Монтаж | Фигура | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Фиг.1 |
AHLC-ЕА | 100 | 108 | 30 | 75 | 40 | 78 | / | Фиг.2 |
АХЛК-ЕБ | 120 | 112 | 30 | 94 | 60 | 98 | / | Фиг.3 |

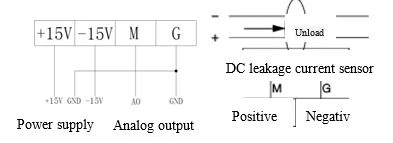

Окабеляване
Цитат
