Преглед

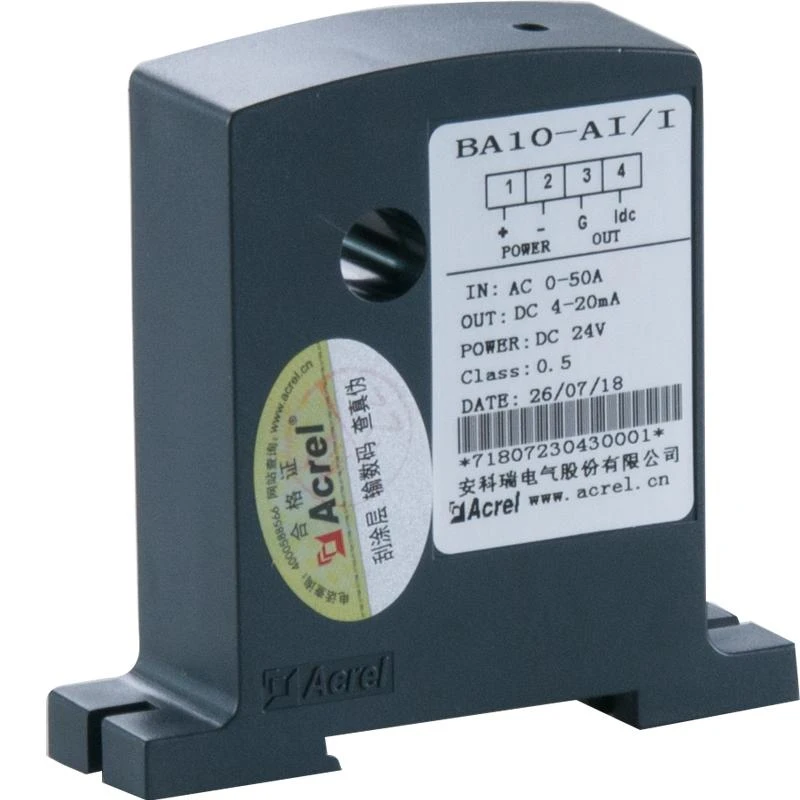

BA Аналогов сензор за ток/ток трансдуктор прилага принципа на електромагнитната индукция, за да измери променливотоковия ток в енергийната мрежа в реално време, и да използва технология за постоянен ток и линейна компенсация, за да го изолира и трансформира в стандартен изход на DC сигнал. Най-много използване в индустриалната автоматизация за PLC.

Параметър

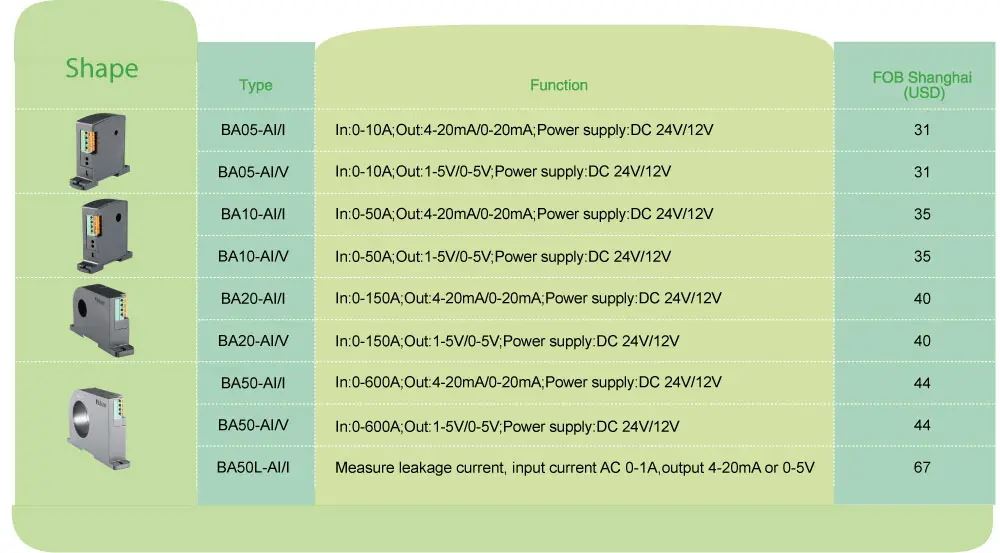

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Спомагателна мощност	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Консумация		≤1W	≤1W	≤1W	≤1W	≤1W
Размер през дупка		φ5mm	φ10мм	φ20мм	φ50мм	φ50мм
Въвеждане	Текущ	ПРОМЕНЛИВ ТОК 0~(0.5~ 10)A	ПРОМЕНЛИВ ТОК 0~(8~ 50)A	ПРОМЕНЛИВ ТОК 0~(40~ 200)A	ПРОМЕНЛИВ ТОК 0~(60~ 600)A	ПРОМЕНЛИВ ТОК 0~(0.1~1)A (ограничаване на теченията на течове)
Изход	Номинална стойност	DC4-20mA,или 0-20mA,0-5V,0-10V и т.н.
	Устойчивост на натоварване	Изход на тока≤500Ω,Изход за напрежение≥1kΩ
Клас на точност		0.5%
Време за реакция		≤350ms
Температура		Работа:-10 до +55°C Съхранение:-25 до +70°C
Температурен коефициент		≤200ppm/°C
Инсталация		(Железопътен) DIN35,фиксирайте върху кабинка с винтове
Стандарти		GB/T 13850

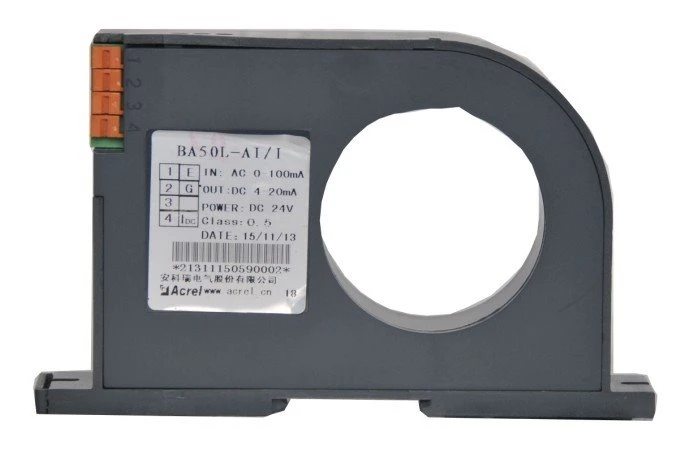

BA50-AI/I

●Вход: 0-1A Теч ток

●Изход: DC 4-20mA

●Измерване на течовия ток

●Претоварване: 1,2 пъти от Номинална стойност

BA20-AI/V

●Приложение: Индустриална автоматизация

●Вход: измерване на променлив ток до 200A

●Претоварване: 1,2 пъти от номиналната стойност

●Изход: DC 0-5V

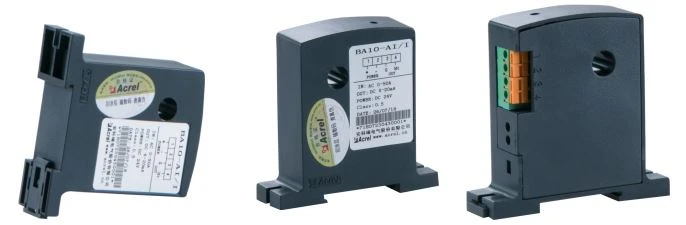

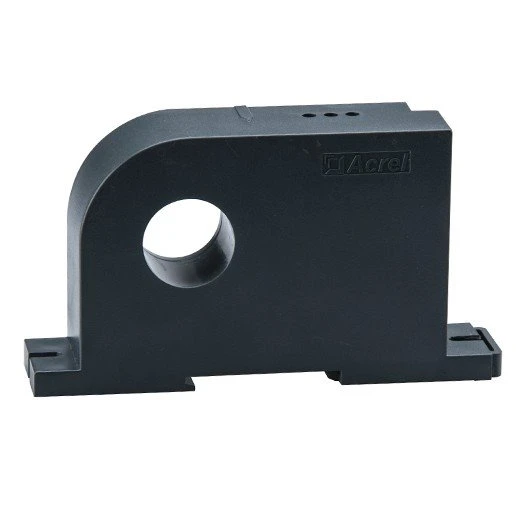

Външен вид

24K3X2V3)EFL(F_BIV`63PL

●По-висока точност ●По-високо ниво на изолация ●По-високо ниво на безопасност ●По-ниска консумация

Измерение

Инсталация

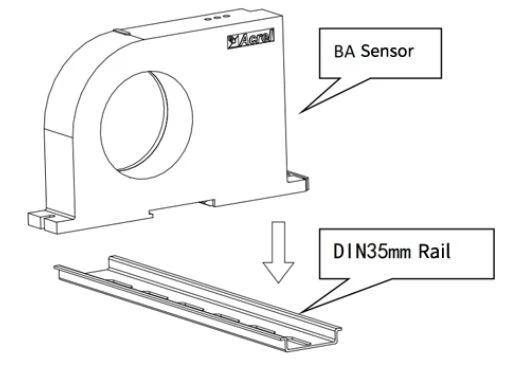

Изберете подходящо място за инсталиране на стандартната DIN35mm релса, и инсталирайте датчика BA на релсата;

На долния панел на шкафа изберете подходящо място за отваряне на два отвора с резба, съответстващи на позицията на фиксирания отвор на инсталирания сензор; След поставяне на датчика монтирайте позициониращия винт
