Преглед

Интелигентният сензор за ток от серия BA използва принципа на електромагнитната индукция за измерване на променлив ток в електрическата мрежа в реално време и използва технология за постоянен ток и линейна компенсация, за да го изолира и трансформира в стандартен изход за постоянен ток или чрез интерфейса RS485 (протокол Modbus-RTU) за предаване на данните от измерването. Захранването с безопасно напрежение DC24V или 12V може да се използва широко в областта на индустриалната автоматизация. BA50L(Ⅱ)-AI е трансформатор за AC остатъчен ток, който открива главно тока на утечка на електрическата система, може да схване състоянието на електрическите вериги и оборудване по всяко време и да предотвратява пожари и други аварии, причинени от изтичане.

Параметър

Технически параметър			Индекс
Клас на точност			Клас 0.5
Вход	Номинална стойност	BA20(Ⅱ)-AI	Ток AC 0.5A, 50A, 200A и др. AC 0～(0.5～200)A
		BA50(Ⅱ)-AI	Ток AC 60A, 300A, 600A и др. AC 0～(60～600)A
		BA50L(Ⅱ)-AI	Ток AC 0.1A, 1A и др. AC 0～(0.1～1)A
	Претоварване	Непрекъснат 1,2 пъти, моментен ток 10 пъти/1S
	Погълната мощност	≤1VA
	Честотна характеристика	25Hz～800Hz, особено подходящ за индустриална честота
Изход	Номинална стойност	DC4～20mA, или 0～20mA, 0～5V, 0～10V① и др.
	Устойчивост на натоварване	Когато DC12V захранване, токов изход клас 0.5 е ≤250Ω Когато DC24V захранване, токовият изход е ≤500Ω, когато изходното напрежение е ≥1KΩ
	Комуникация	RS485 интерфейс/Modbus-RTU②
Време за реакция		≤400ms
Захранване	Волтаж	12V или 24V
	Консумация на енергия	≤1W
Изолационно съпротивление		＞100MΩ
Якост на натиск		Между вход/изход и захранване 2.0KV/1min,50Hz
Температурен коефициент		-10℃～+55℃, ≤400ppm/℃
Заобикаляща среда	температура	Работа: -10℃～+55℃ Съхранение: -25℃～+70℃
	влажност	≤93% RH, без кондензация, без корозивен газ
	Надморска височина	≤2000m
Метод на монтаж		TS35 шина или използвайте винтове, за да фиксирате шкафа

Забележка: ①0～10V изход е подходящ само за DC24V захранване;

② Комуникационната функция е по избор.

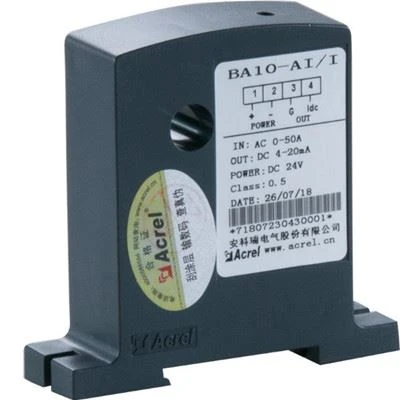

BA10-AI/I

●Приложение: Индустриална автоматизация

●Вход: измерване на променлив ток до 50A

●Претоварване: 1,2 пъти от номиналната стойност

●Изход: DC 4-20mA

BA20-AI/V

●Приложение: Индустриална автоматизация

●Вход: измерване на променлив ток до 200A

●Претоварване: 1,2 пъти от номиналната стойност

●Изход: DC 0-5V

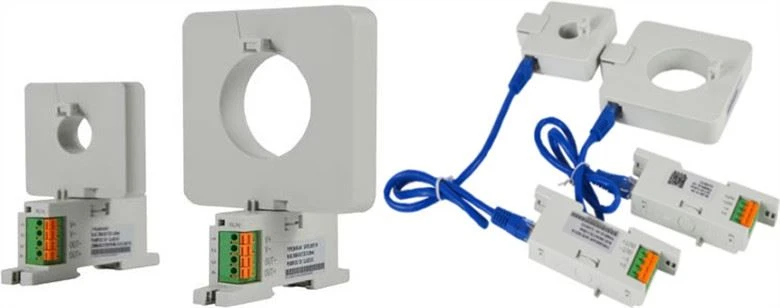

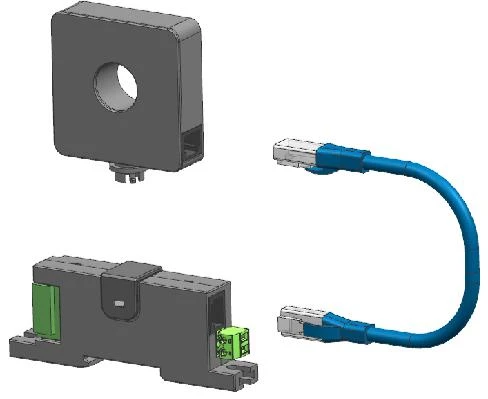

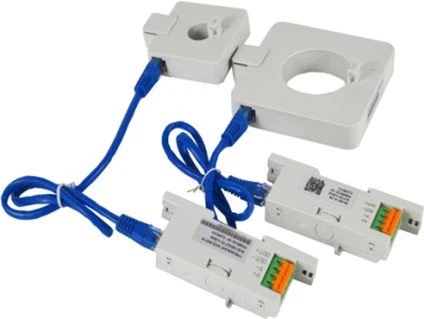

Външен вид

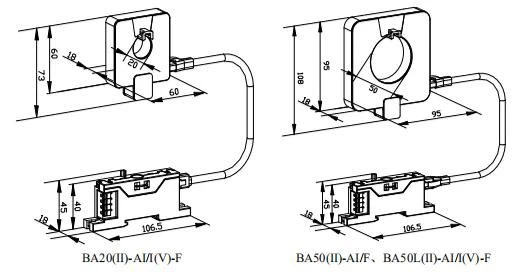

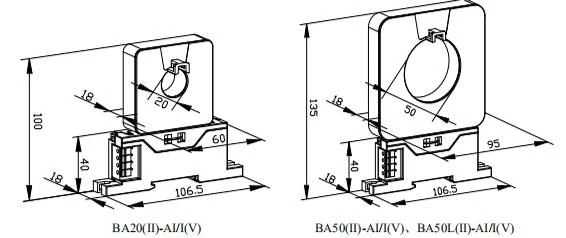

Измерение

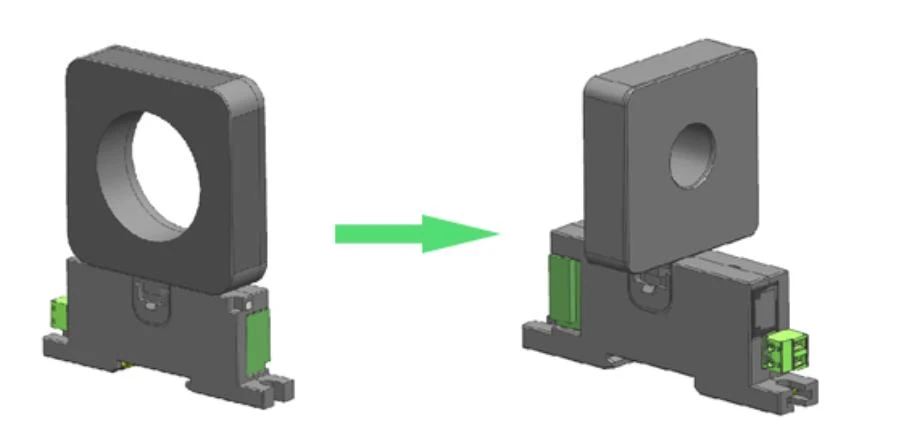

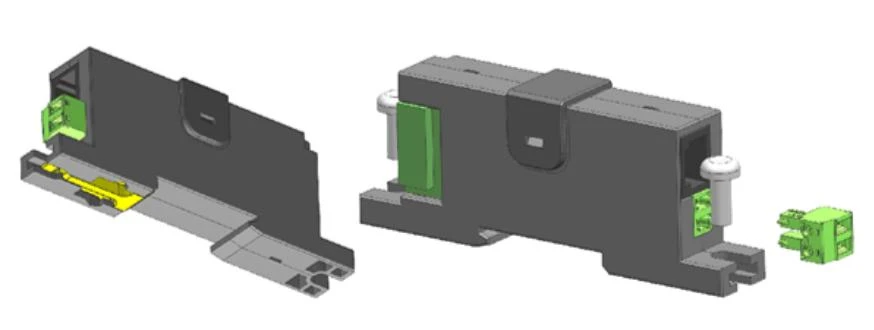

Интегрирана инсталация

Интегрирана инсталация, въртяща се конструкция може да се използва в перфорираната част.

Има Φ20, Φ50 размери на дупки по ваш избор.

Основното тяло може да бъде свързано към екрана на дисплея, за да се показват текущите и зададени параметри при интегрирана инсталация (използвайте съществуващ екран доколкото е възможно)
