Преглед
BD-4E Трифазни 4-телени Мултиелектрически параметри цифрови предаватели предават kWh стойност на електрическата силова система във висок линеен импулс. Той има RS485 комуникационен интерфейс, приема Modbus протокол, и изнася трифазни ток, напрежение, активна мощност, реактивна мощност, честота, фактор мощност, активна енергия реактивна енергия и така нататък. 1 ~ 4 канал аналогов по избор, двуканален електрически енергиен импулс изход.
Функция
БД-ИИ BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Фаза&Окабеляване | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Въвеждане | Напрежение | Директен L-L | До 480V ПРОМЕНЛИВ ТОК | ||||
Директен L-N | До 276V АС | ||||||
С външен PT | ○ | ○ | ○ | ○ | ○ | ||
Текущ | Пряк | До 5А АС | |||||
С външен CT | ○ | ○ | ○ | ○ | ○ | ||
Изход | Нормална стойност | DC:4-20mA、0-20mA, 0-5V, 0-10V, така нататък | |||||
Устойчивост на натоварване | Текущ изход≤600Ω Изход на напрежението≥1000Ω | ||||||
Съдържание на рипъл | <0.5% peak=""> | ||||||
Измерване | Напрежение | □ | — | — | □ | ||
Текущ |
| — | — | □ | □ | □ | |
Активна/реактивна мощност | — | — | — | — | □ | □ | |
Привидна сила | — | — |
| — | □ | □ | |
Фактор на мощността | — | — | R | — | □ | ||
Честота |
| □ | □ | ||||
Измерване на енергията | ±КВч | — | — | — | — | — | ○ |
Клас на точност | 0.5% | ||||||
Общуване | Интерфейс: RS485 Протокол: Modbus-RTU |
|
| — |
|
|
|
Аналогов изход | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Импулсен изход | |||||||
Размери(мм) | Корпус(WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Спомагателна мощност | 85-265V AC/DC,DC24V,DC48V | ||||||
Температура | Операция | -10 до 55°C | |||||
Съхранение | -25 до 70°C | ||||||
Влажност | До 95%,без кондензиране | ||||||
Инсталация | (Железопътен) DIN35 фикс на кабинка с винтове | ||||||
Стандарти | GB/T 13850 | ||||||
'○': Да '—' Не '
' Незадължително
 | BD-3I3 Серия трифазни ток Transducer ● Приложение: Индустриална автоматизация ● Вход: Измерване на променлив ток до 200A ● Претоварване: 1,2 пъти от номиналната стойност ● Аналогов изход DC 0-5V/0-10V/0-20mA/4-20mA |
BD-AI серия единична фаза ток преобразувател ● Приложение: Индустриална автоматизация ● Вход: ПРОМЕНЛИВ ТОК ● Претоварване: 1,2 пъти от номиналната стойност ● Аналогов изход DC 0-5V/0-10V/0-20mA/4-20mA |  |

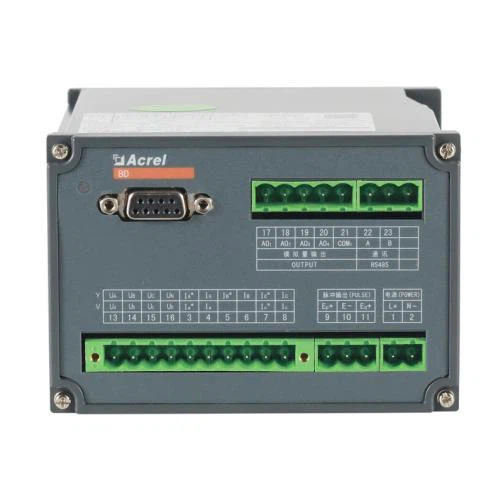

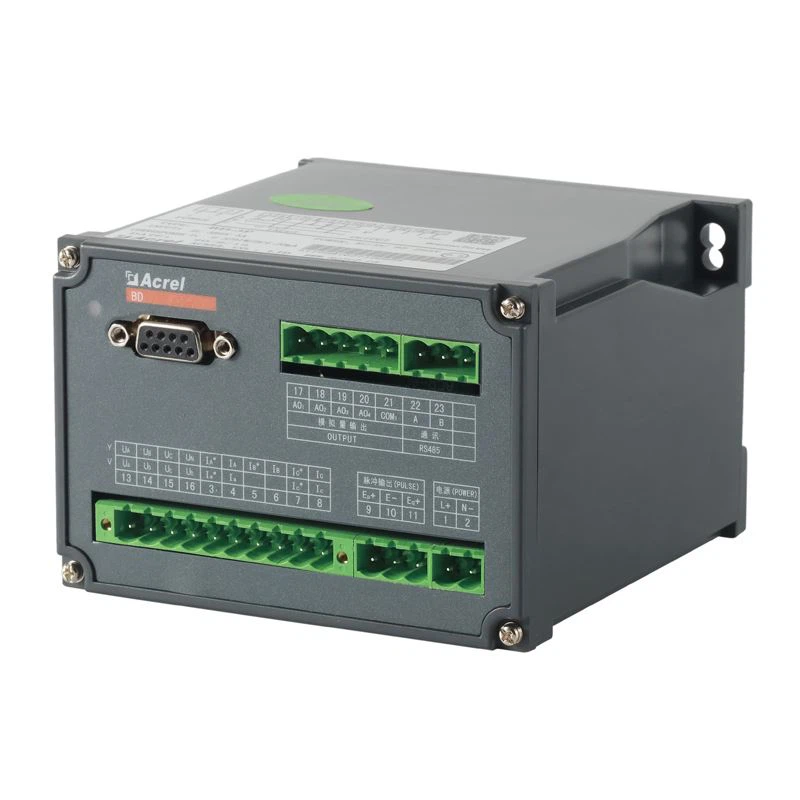

Външен вид

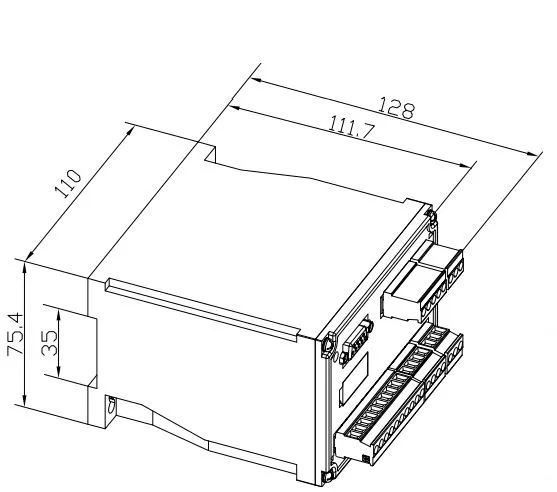

Измерение
(L*W*H: 128*110*75.4)
Инсталация
Напр. Входният сигнал е AC 100V 5A, 4-канален предаващ изход съответстващо отношение
| Предаващ изход | Измервателен обект | Съответна връзка |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | ПФ | 4-20mA 对应 0-1 |
