0-5V ток преобразувател

Ba серия аналогов изходен ток трансдуктор продукти прилагат принципа на електромагнитна индукция за измерване на променлив ток в енергийната мрежа в реално време, и да използват постоянен ток и линейна компенсация технология за изолиране и превръщането му в стандартен изход DC сигнал.

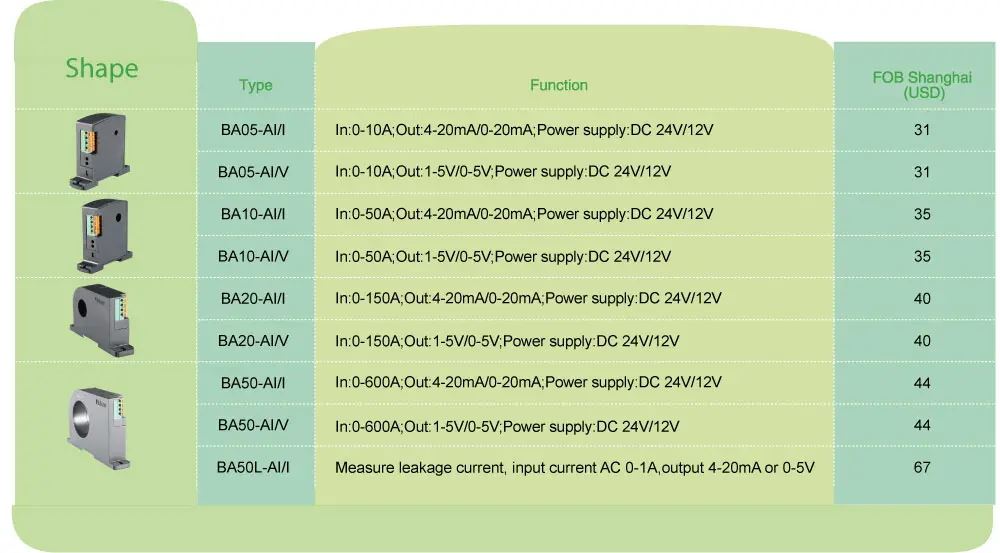

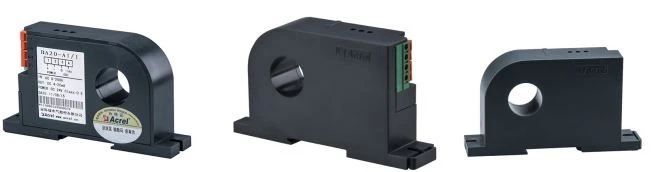

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Спомагателна мощност	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Консумация		≤1W	≤1W	≤1W	≤1W	≤1W
Размер през дупка		φ5mm	φ10мм	φ20мм	φ50мм	φ50мм
Въвеждане	Текущ	ПРОМЕНЛИВ ТОК 0~(0.5~ 10)A	ПРОМЕНЛИВ ТОК 0~(8~ 50)A	ПРОМЕНЛИВ ТОК 0~(40~ 200)A	ПРОМЕНЛИВ ТОК 0~(60~ 600)A	ПРОМЕНЛИВ ТОК 0~(0.1~1)A (ограничаване на теченията на течове)
Изход	Номинална стойност	DC4-20mA,или 0-20mA,0-5V,0-10V и т.н.
	Устойчивост на натоварване	Изход на тока≤500Ω,Изход за напрежение≥1kΩ
Клас на точност		0.5%
Време за реакция		≤350ms
Температура		Работа:-10 до +55°C Съхранение:-25 до +70°C
Температурен коефициент		≤200ppm/°C
Инсталация		(Железопътен) DIN35,фиксирайте върху кабинка с винтове
Стандарти		GB/T 13850

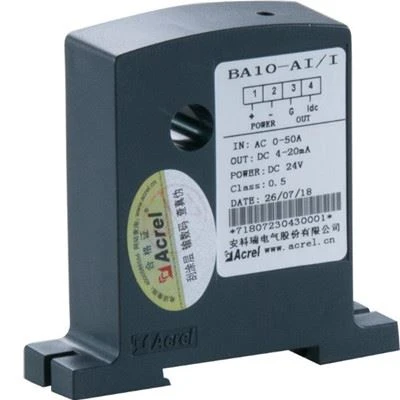

	BA10-AI/I ●Приложение: Индустриална автоматизация ●Вход: Измерване на променлив ток до 50A ●Претоварване: 1,2 пъти от номиналната стойност ●Изход: DC 4-20mA
BA50L-AI/I ●Вход: 0-1A Теч ток ●Изход: DC 4-20mA ●Измерване на течовия ток ●Претоварване: 1,2 пъти от Номинална стойност

●По-висока точност

●По-високо ниво на изолация

●По-високо ниво на безопасност

●По-ниска консумация

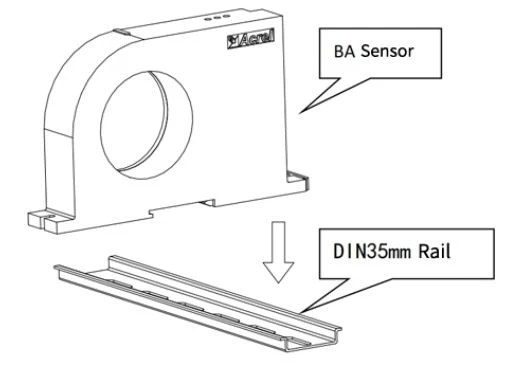

Изберете подходящо място за инсталиране на стандартната DIN35mm релса, и инсталирайте датчика BA на релсата;

На долния панел на шкафа изберете подходящо място за отваряне на два отвора с резба, съответстващи на позицията на фиксирания отвор на инсталирания сензор; След поставяне на датчика монтирайте позициониращия винт

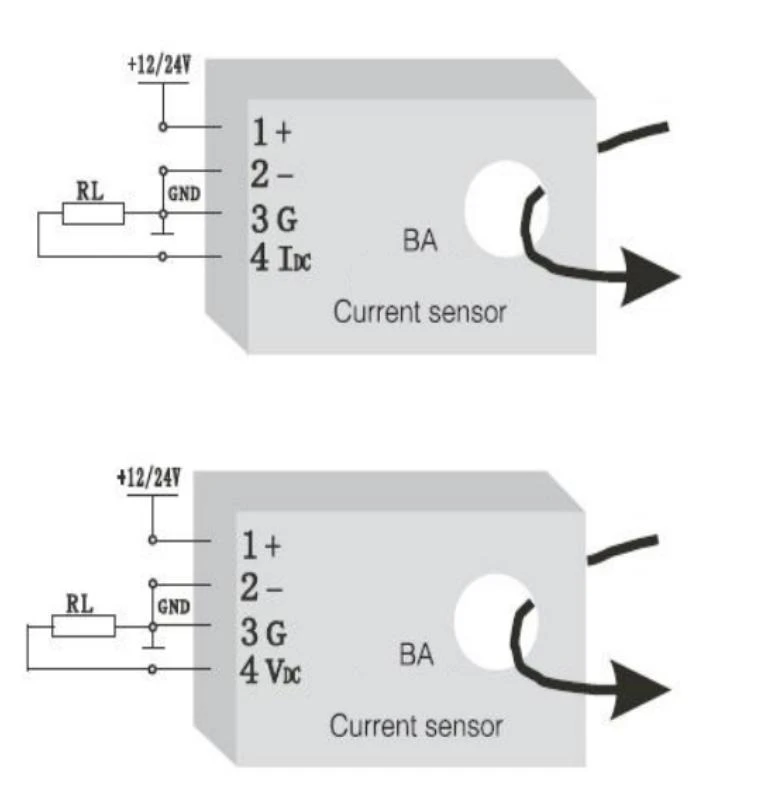

1 —— + Положително захранване (не е обърнато)

2 —— - Мощност ЗЕМЯ

3 — — G(Токовата изходна отрицателна, която може да бъде споделена с електрозахранването)

4 —— IDC(Изход на тока положителен),VDC(Изход на напрежението положителен)
