Description

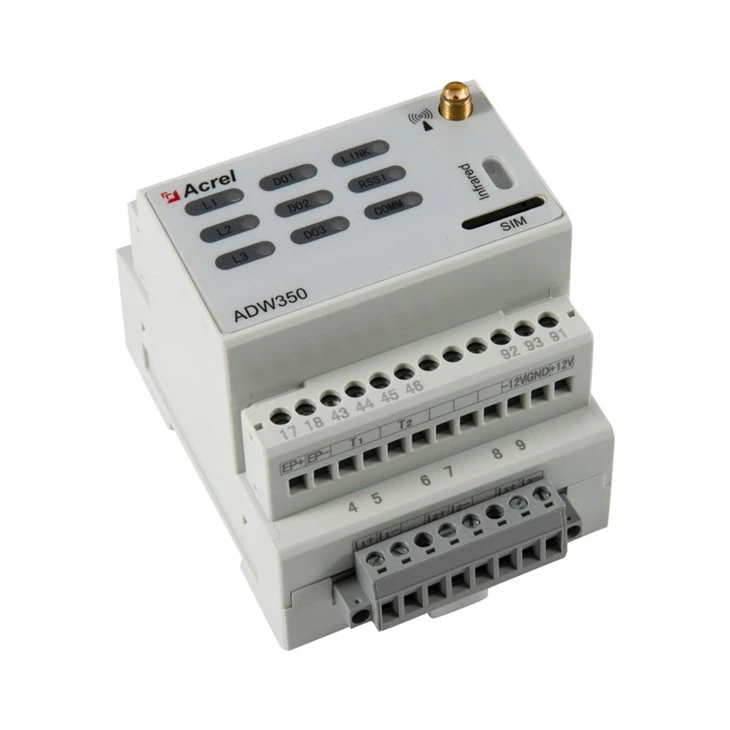

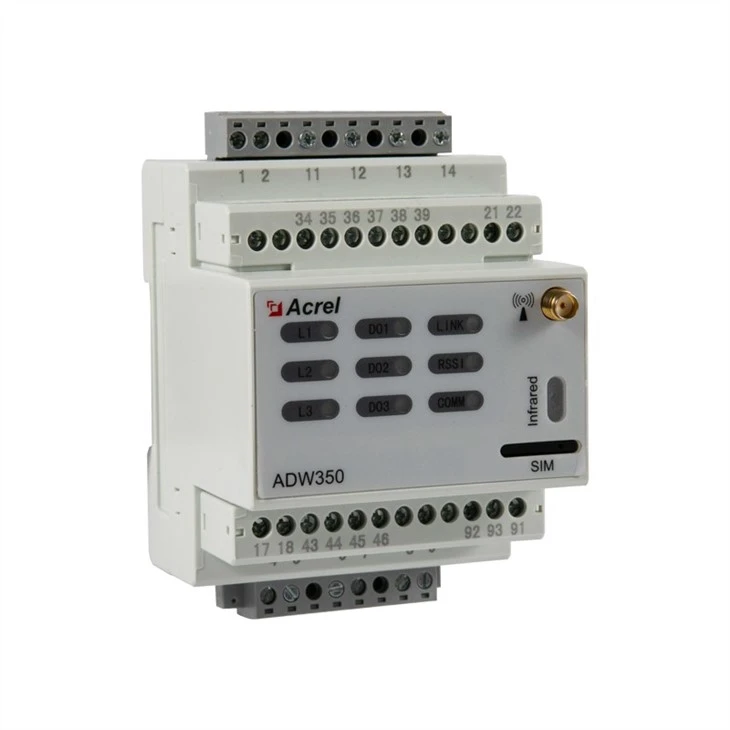

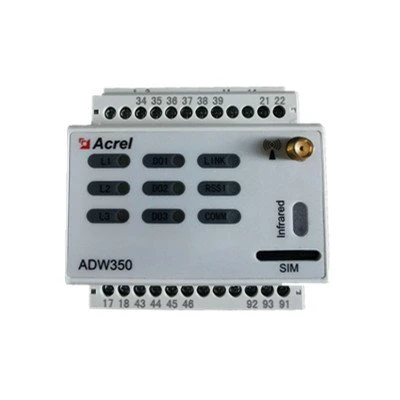

Безжичен измервателен уред ADW350 се използва главно за измерване на трифазна активна енергия в мрежи с ниско напрежение. Продуктът може да се похвали с предимства, включително компактен размер, висока прецизност, богати функции. Според различни изисквания има много комуникационни функции като RS485 комуникация, NB, 4G, добавяне на новия режим на семплиране на тока с помощта на външен трансформатор.

Може гъвкаво да се монтира в разпределителната кутия, за да се постигнат изисквания за измерване на електрическа енергия, надзор на експлоатация и поддръжка или мониторинг на мощността за различни региони и различни натоварвания.

Параметър

Вход за напрежение	Номинално напрежение	AC: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Справка честота	AC: 50Hz
	Консумация	& lt;0,5VA (всяка фаза)
Токов вход	Входен ток	AC: 3×20(100)A DC: 50A, 100A
Токов вход	Консумация	& lt;1VA (всяка фаза)
Спомагателна мощност	Захранване	AC: 85~265V DC: 48V±20%
Спомагателна мощност	Консумация на енергия	& lt; 5W
Измервателна ефективност	Електрически параметър	Клас 0.5
Измервателна ефективност	Активна енергия точност	клас 1
	Температурен диапазон	-40℃~100℃
	температура точност	±2℃
НАПРАВЕТЕ	Contact Rating	5A, AC250V/DC30V
Пулс	Ширина на пулса	80±20ms
Пулс	Постоянен пулс	AC: 400imp/kWh DC: 1600imp/kWh

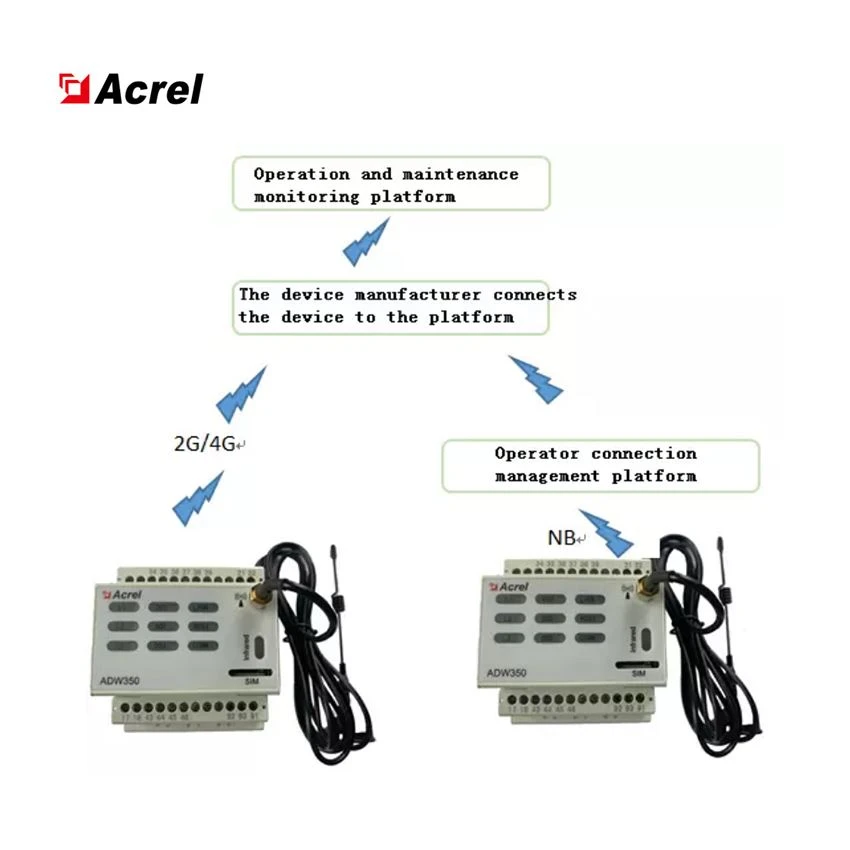

Комуникация	Безжичен	2G；NB；4G
	инфрачервена комуникация	Постоянната скорост на предаване е 1200
	Интерфейс	RS485 (A, B)
	Режим на свързване	Екранирани проводници с усукана двойка
	протокол	MODBUS-RTU

Точност

Клас 0.5
Измерване
U, I, P, Q, S, PF, F
Хармонична функция

THDv, 2-31-ви
DI/DO
3DO

Канал за измерване

3 DC канала или 1 AC канал трифазен

Размери (Д*Ш*В)
72*71,5*92,6 мм
Инсталация
DIN 35 мм
Комуникация
NB-IOT, инфрачервени, 2G, 4G
Измерване на температура
Двупосочна температура

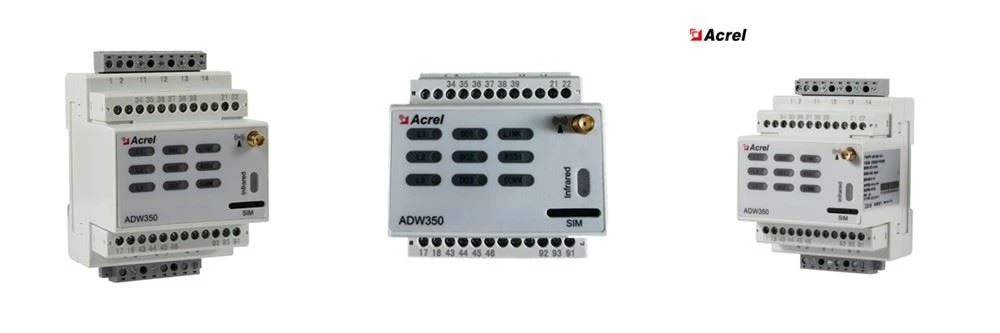

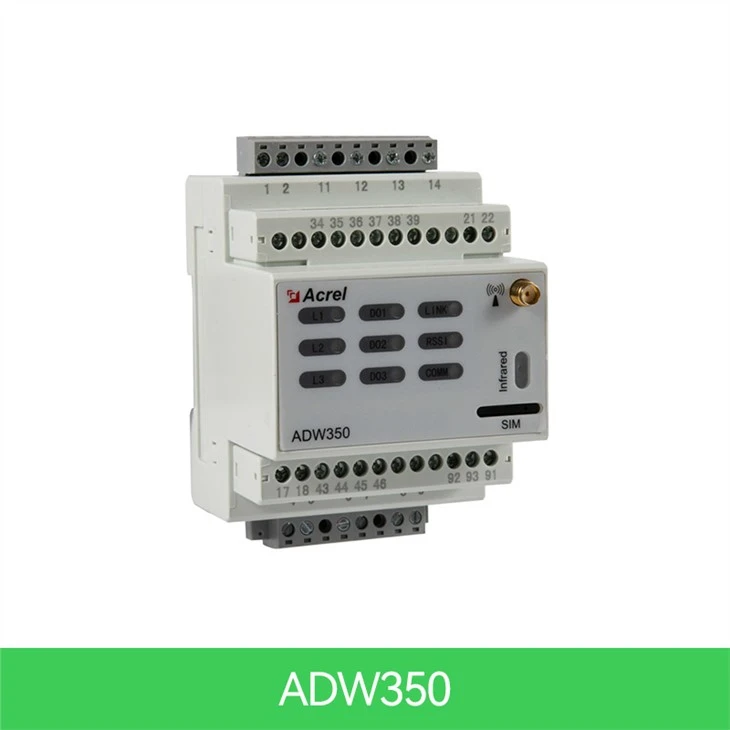

Външен вид

112999a_

Как да изберем своя DC трансформатор

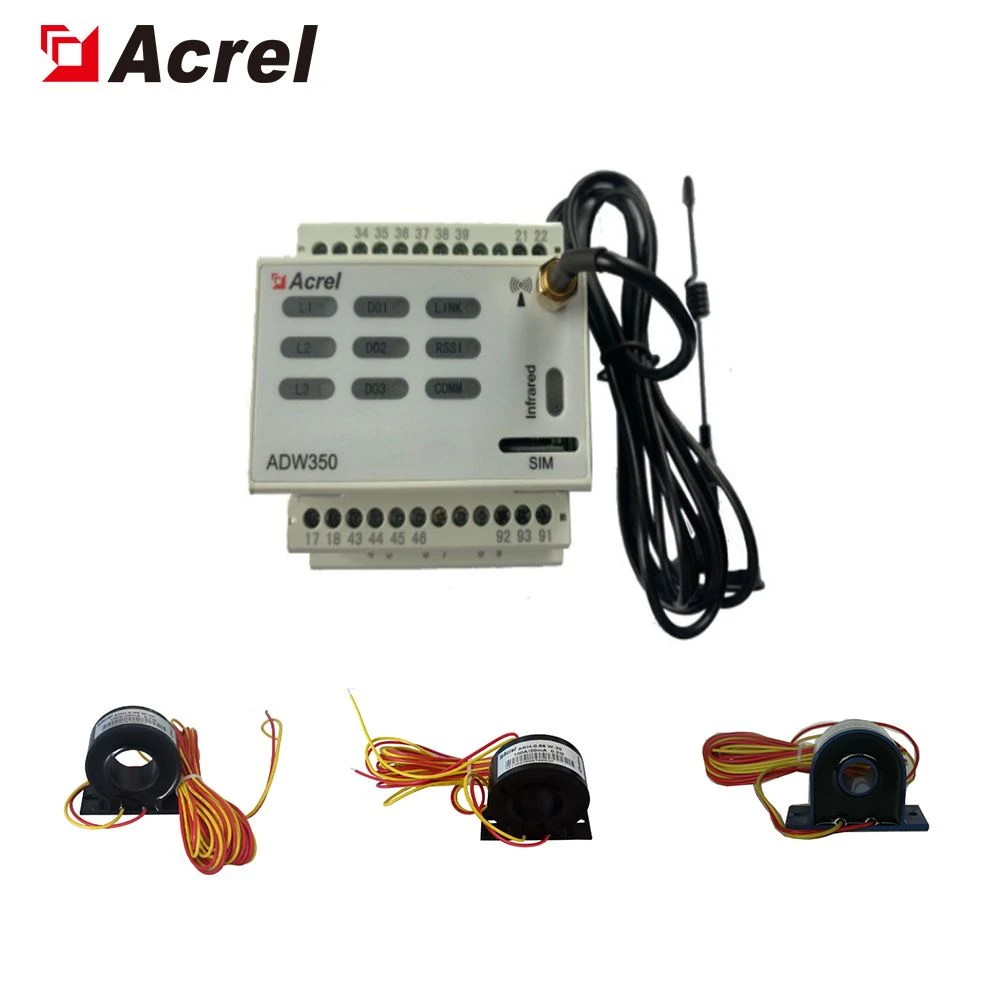

with ct ac

ADW350 безжичен DC многоконтурен дин релсов електромер се използва главно за измерване на постоянна или три променлива активна енергия в мрежа с ниско напрежение. Продуктът може да се похвали с предимства, включително компактен размер, висока прецизност, богати функции.

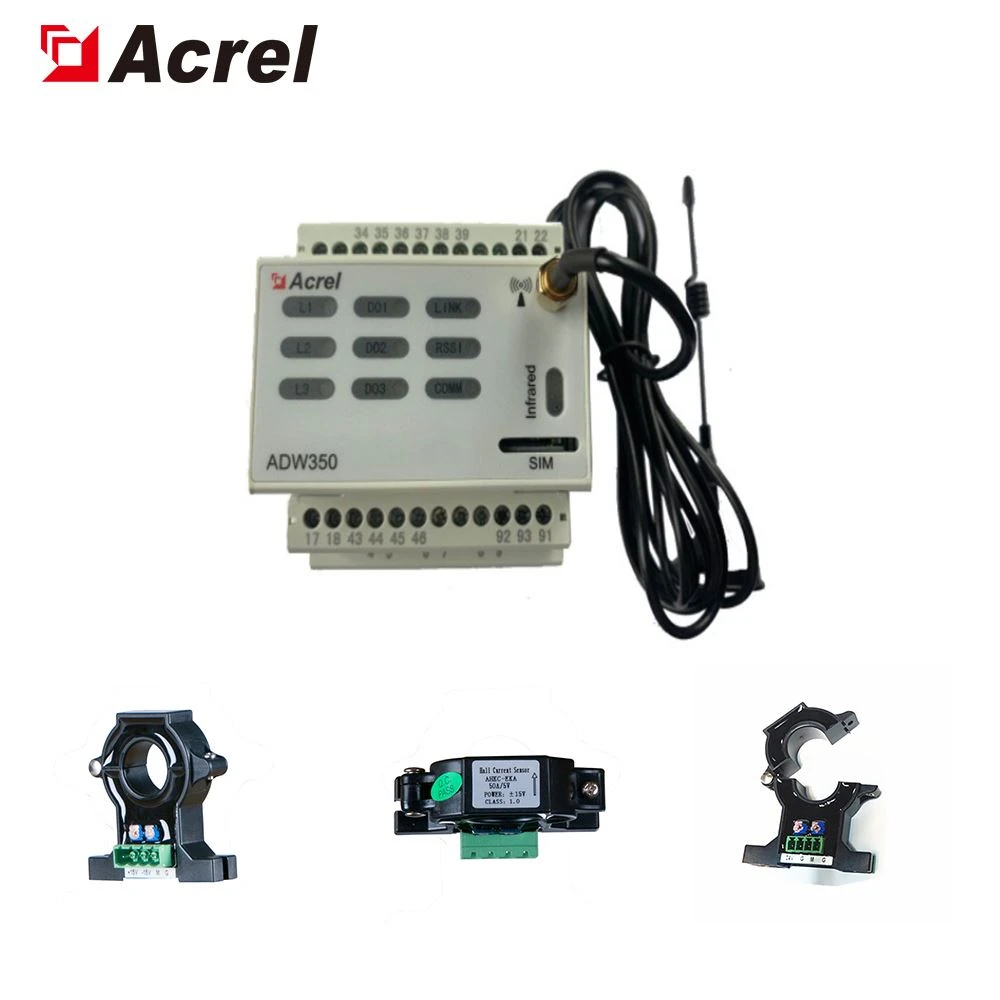

with hall dc

Според различни изисквания има много комуникационни функции като RS485 комуникация, NB, 4G, добавяне на новия режим на семплиране на тока с помощта на външен трансформатор.
