Описание на продукта

Токовият сензор на Хол със затворен контур се нарича още магнитен сензор за балансиращ ток на Хол. Той обединява споменатата теория с теорията за магнитно балансиране. С други думи, концентраторът на феромагнитното поле концентрира магнитното поле, генерирано от първичния ток, и го прилага към компонента на Хол. Тогава изходният сигнал за напрежение от компонента на Хол се усилва и става вход на усилвателя на мощността. Изходният офсетов ток преминава през вторичната компенсираща намотка.

Магнитното поле, генерирано от вторичната намотка, е противоположно на полето, генерирано от първичния ток. По този начин първичното поле се компенсира и изходът на Хол се намалява постепенно. Когато първичното поле е еквивалентно на второто и офсетният ток остава стабилен, това е магнитното балансиране. Тази верига се състои главно от компонент за преобразуване на електромагнетизъм, усилвател на веригата и схема за компенсиране на задвижването.

Външен вид

AHBC-LT1005

AHBC-LF

AHBC-LTA

Измерение

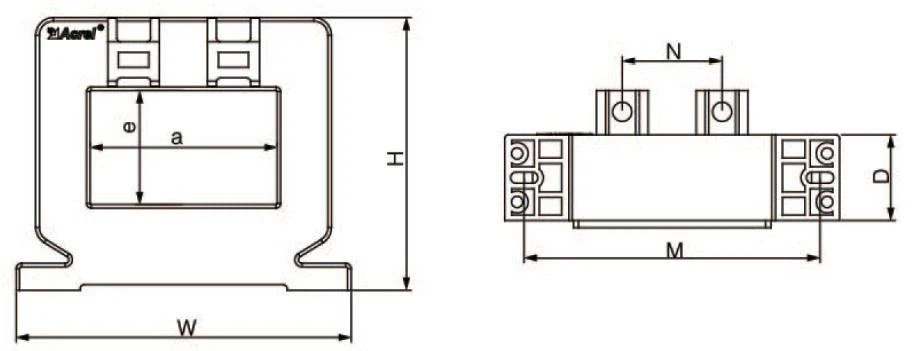

Фиг. 1

Фиг.2

Спецификация на размера	Размер на контура (мм)			Краен размер (мм)			Монтаж размер (мм)		Фигура
Спецификация на размера	W	H	D	a	e	Φ	M	N	Фигура
AHKC-E	53	72	16	/	/	21	47	/	Фиг. 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Фиг. 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Фиг.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Фиг.2
AHKC-F	74	57	22	43	13	/	/	22	Фиг.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Фиг.2
AHKC-ШАПКА	94	76.5	24	52.5	32	/	83	28	Фиг.2

Текущото съотношение

Спецификация	Номинален ток	Захранване	Номинална мощност	Измерващ отвор (мм)	Степен на точност
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4～20mA	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
AHKC-ШАПКА	0～(400-2000)A	±15V	5V	52*32	1
