Описание на продукта

Acrel AMC Series Panel Три фаза AC Power Meter, интелигентно устройство за събиране и мониторинг на мощността е интелигентен метър, предназначен за нуждите за наблюдение на мощността на енергийни системи, промишлени и минни предприятия, комунални услуги, и интелигентни сгради. Той интегрира измерването на параметрите на мощността (като еднофазов или трифазов ток, напрежение и активна мощност). Мощност, реактивна мощност, привидна мощност, честота, фактор на мощността) и управление на мониторинга и оценката на мощността.

В същото време той има разнообразни функции на периферния интерфейс, от които потребителите да избират: с RS485 комуникационен интерфейс протоколЪТ MODBUS-RTU може да отговори на нуждите на управлението на комуникационните мрежи; 4-20mA аналогов изход може да съответства на измерените електрически параметри, отговарят на DCS Такива изисквания интерфейс; с вход за превключвател и реле изход може да реализира функцията на "дистанционно сигнал" и "дистанционно управление" на прекъсвач превключвател.

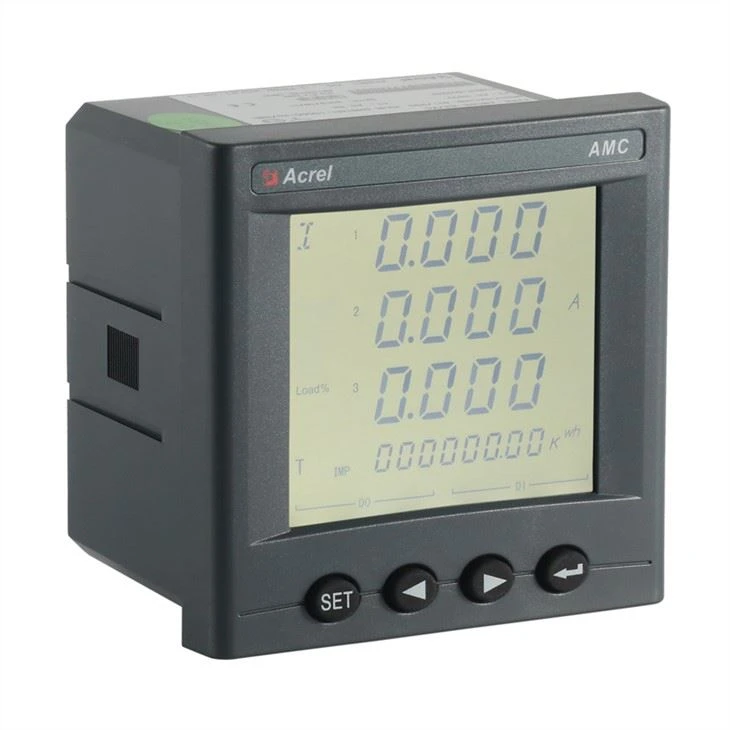

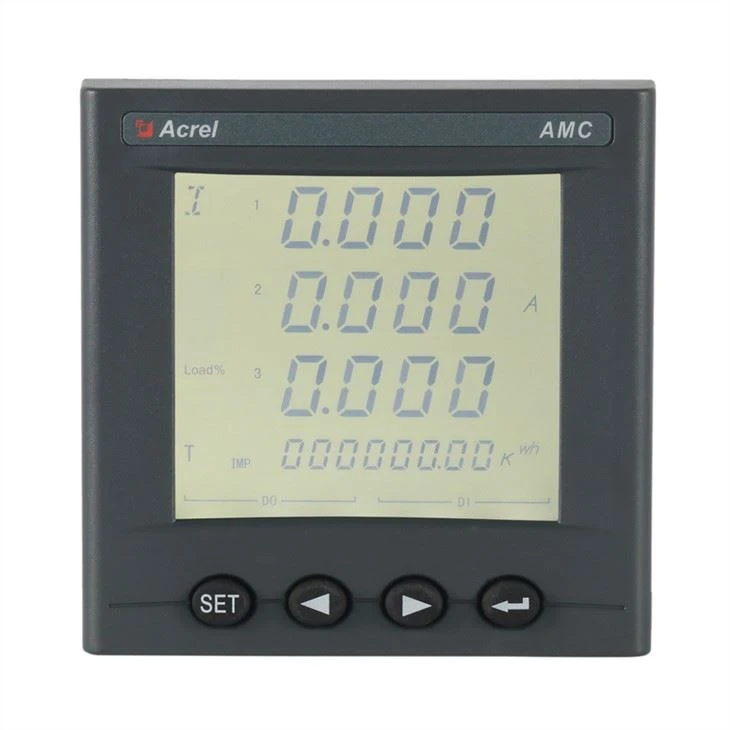

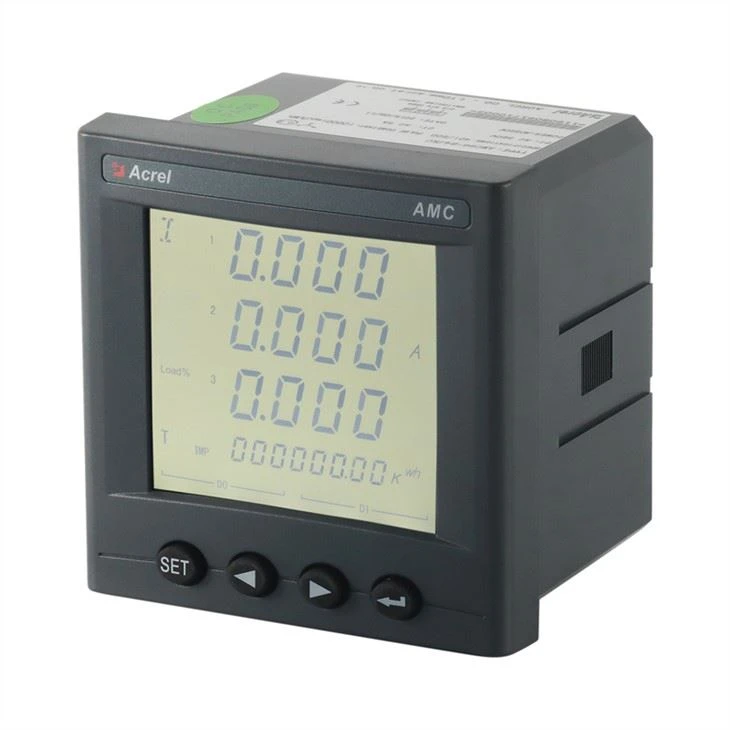

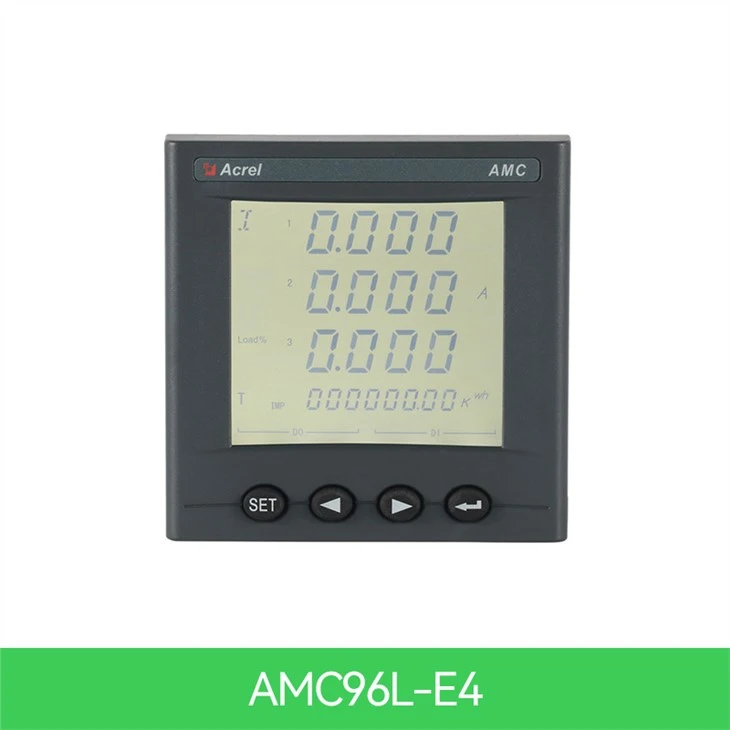

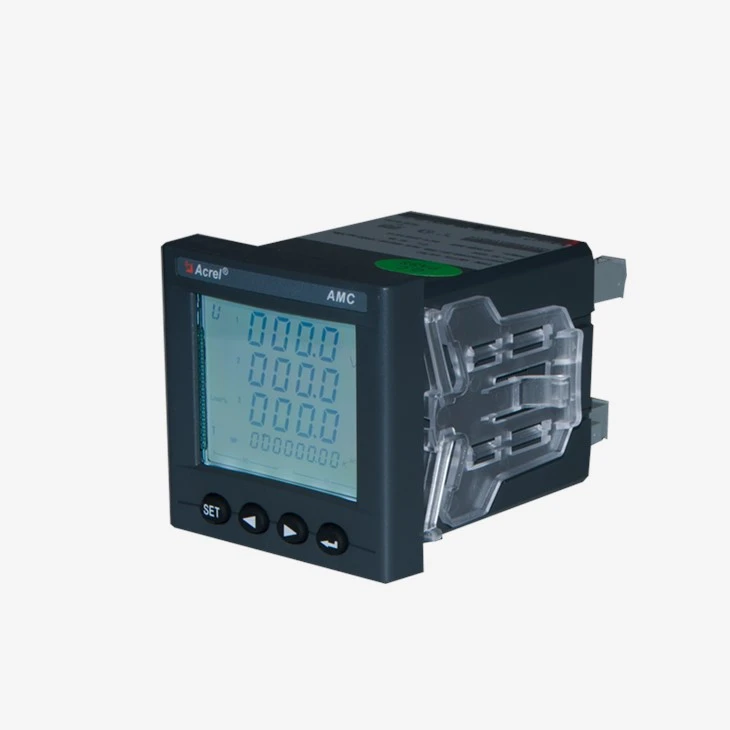

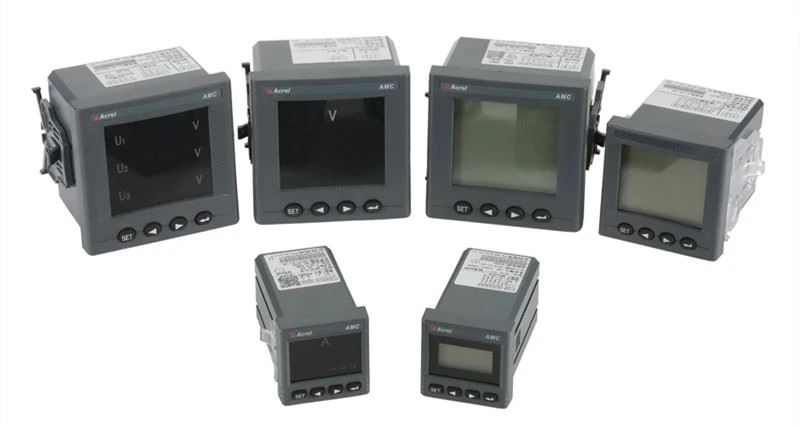

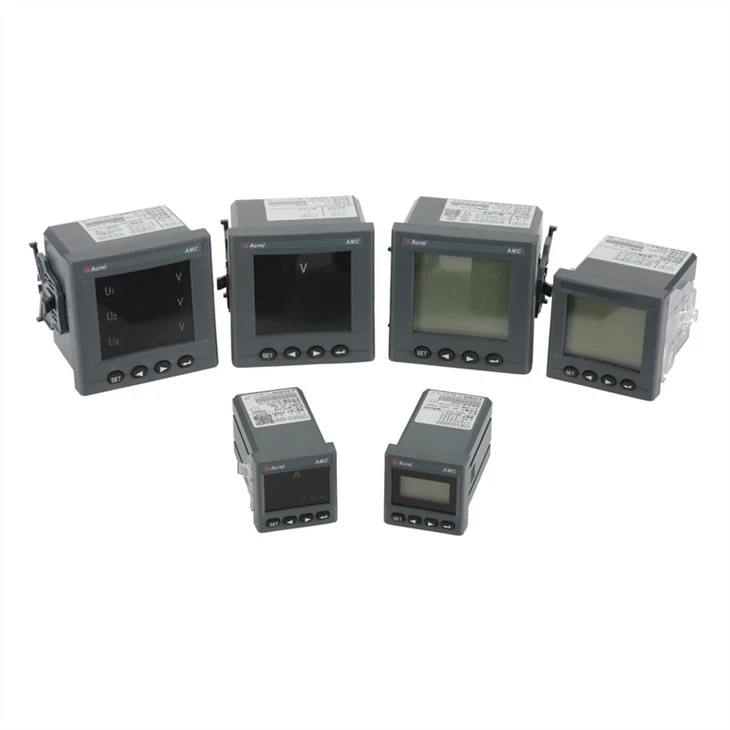

Външен вид

Led / LCD дисплей интерфейс с висока яркост, настройка на параметрите и управление чрез бутони, идеален за системи за мониторинг на захранването в реално време. Може директно да замени конвенционалните захранващи предаватели и измервателни уреди. Като интелигентен, цифров преден компонент на придобиване инструментът е бил широко използван в различни системи за контрол, SCADA системи и системи за управление на енергията.

Параметри

Технически параметри			Стойност
Въвеждане	Връзка		3-фаза-3-тел, 3-фаза-4-тел
	Честота		45-65Hz
	Напрежение		Рейтинг: Трифазни: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V(660V)(само 96 размер) Забележка:72 профил, който не е подходящ за приложения с високо напрежение
			Оценка на претоварване:1.2 сгъване {непрекъснат) : 2 сгъване рейтинг за 1 секунда
			Консумация:<>
	Текущ		Оценка: AC IA、5A
			Претоварване:1.2 сгъване рейтинг(непрекъснат);10 гънка рейтинг за 1 секунда
			Консумация:<>
Изход	Електрическа енергия		Изходен режим:открит колекционер фото-двойка пулс
			Импулсна константа: 10000imp/kWh(settable),вижте диаграмата на окабеляване за подробности;
	Общуване		RS485port, Modbus -RTU протокол,DLT645 протокол(версии 07 и 97), скорост на бод 1200 ~ 38400
Функция	Превключване на входа		Сух контактен вход, вградено захранване;
	Превключване на изход		Режим изход: Реле нормално отворен контакт изход
			Контактен капацитет: AC 250V/3A、 DC 30V/3A
	Аналогов изход		1-5V,4 - 20mA
Клас на точност			Честота:0.05Hz,Ток、Волтаж:0.2 клас,Реактивна мощност:l .0клас,Реактивна Електрическа енергия:l .0клас, активна мощност:0.5клас,активна електрическа енергия: 0.5клас,2-31-та хармонична измерване:±1%
Захранване			AC 85-265V DC 100V-350V	консумация на енергия≤10VA
Безопасност	Честота на мощността издържа на напрежение		Между Захранване//Превключване На Изхода// Ток Вход//напрежение Вход и Предаване// Комуникация //Импулсен изход//комутационен вход AC 2 kV 1min; Между Захранване、изтичане на изхода、Текущ Вход、волтаж Вход AC 2 kV 1min; Между предаване、Комуникация、Пулс изход、потрепване вход AC 1kV 1 мин;
	Изолация съпротива		Вход、Изхвърли край на обшивката на машината >100MΩ
Околна среда		Температура	работа: -25°C~+65°C съхранение: -40°C ~+80°C
		Влажност	≤93%RH Без конденз
		Височина	≤2500м

Описание на функцията

Функция	Описание на функцията	Функцията осигурява
Измерване на kWh	Активен kWh (положителен и отрицателен)	■
	Реактивен kWh (положителен и отрицателни)	■
	A.B, C сплитфаза положителен активен енергия	■
Измерване на електрическите параметри	U、I	■
Измерване на електрическите параметри	P、Q、S、PF、F	■
Измерване на хармоники	2 ~ 31ST Напрежение и ток Хармонично	£
LCD дисплей	12 бита раздел LCD дисплей, фонова светлина	■
Ключ програмен	4 клавиша за комуникация и задаване Параметри	■
Импулсен изход	Активен импулсен изход	■
Аналогов Аналогов изход	2DI2DO	■
Общуване	Комуникационен интерфейс: RS485, Комуникационен протокол: МОДБУС-РТУ	■
SOE	Запис на събитие	£

( ■ в рамките на £ по избор )

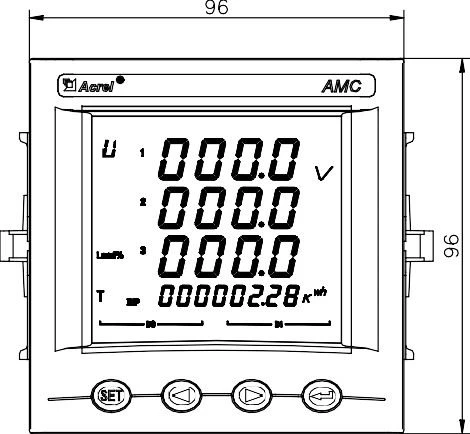

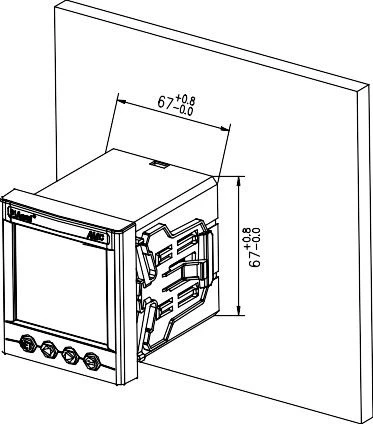

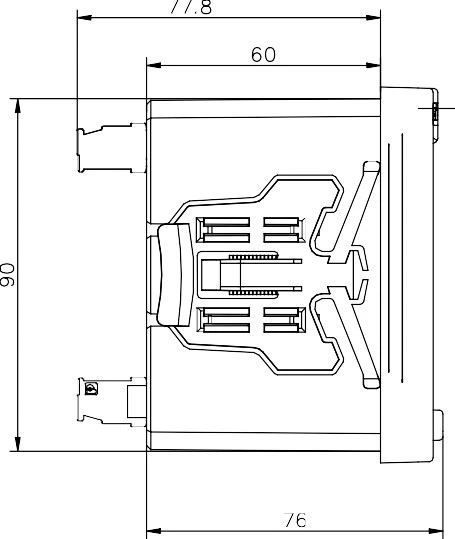

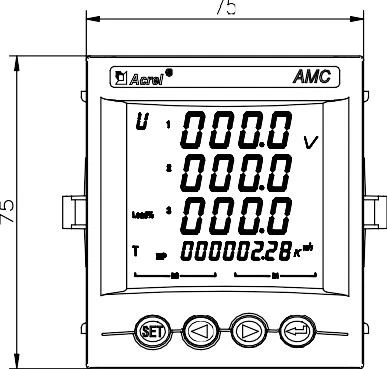

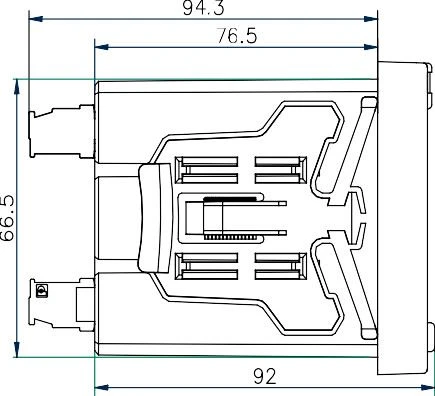

Размери

Очертание	размер на лицевата повърхност		размер на корпуса			размер на изреза
Очертание	широчина	височина	широчина	височина	дълбочина	широчина	височина
72 квадратни	75	75	66.5	66.5	94.3	67	67
96 квадратен	96	96	90	90	77.8	92	92
