Описание на продукцията
Сензорите за ток на Хол се използват главно за изолиране и преобразуване на AC, DC, пулс и други сложни сигнали. След като сигналният контрол на текущите сигнали се преобразува според Теорията за ефекта на Залата, те могат да бъдат пряко придобити от AD, DSP, PLC, вторични инструменти и други устройства.
Сензорите за ток на Hall са широко приложими за придобиване и обратна връзка при текущото наблюдение, приложение на батерията, инвертор, управление на слънчевата енергия, шкаф за директен ток, DC моторно задвижване, електропровод, заваряване, честотен конвертор, UPS серво контролни системи. Те разполагат с бърза реакция, широка гама от измервания, висока прецизност, силен капацитет на претоварване, добра линейност и отлична производителност против смущения.

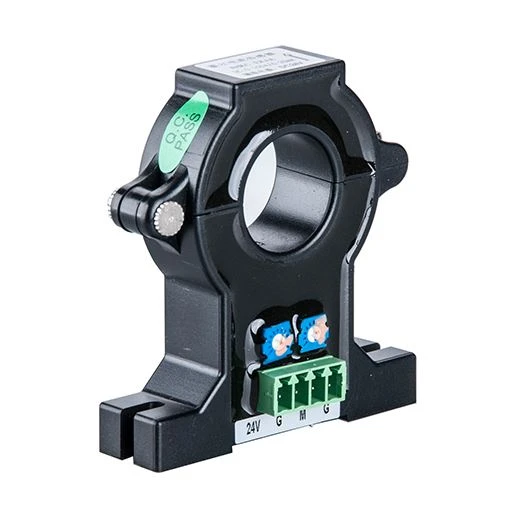

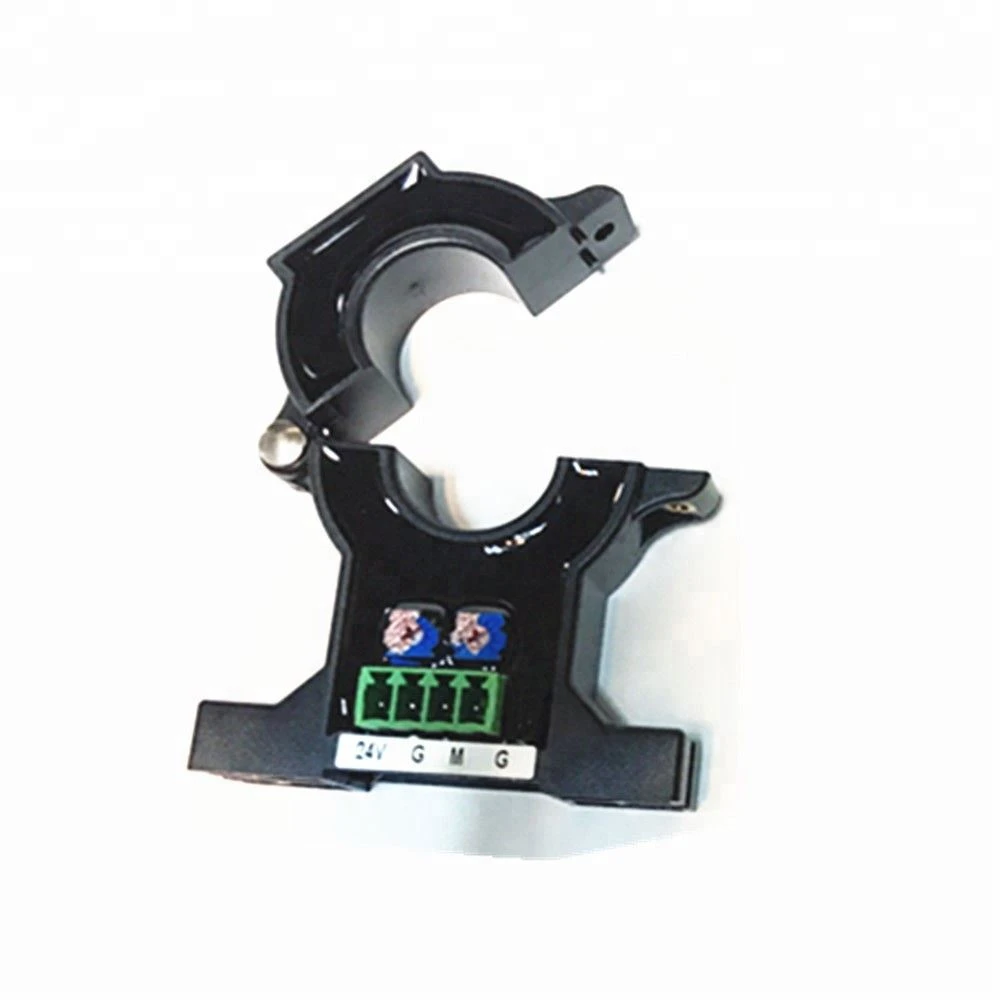

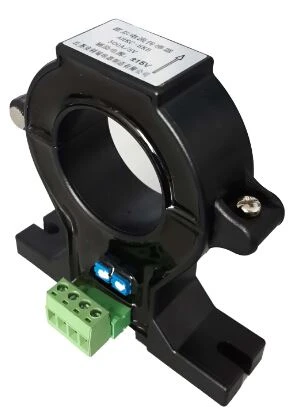

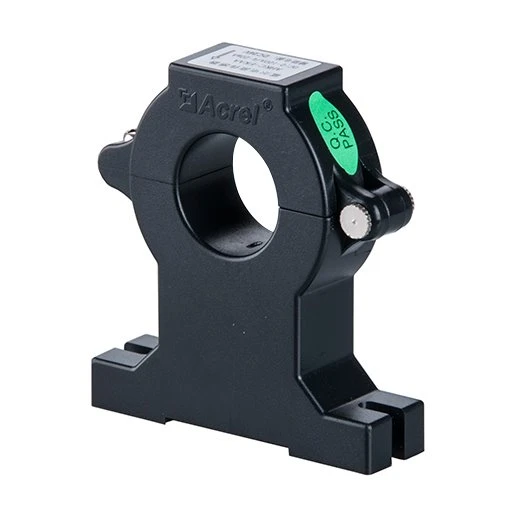

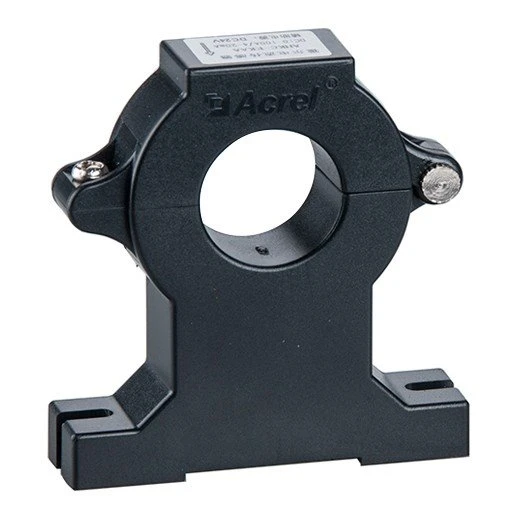

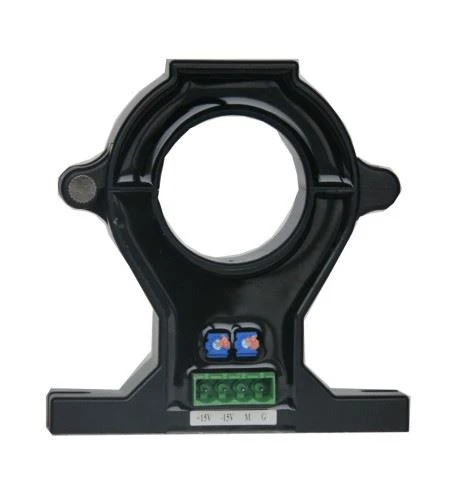

Външен вид
Параметри
Технически параметри | Данни | |||
Разделена/затворена отворена линия | Зала (истинска RMS) | |||
Изход | Номинална стойност | Напрежение: ±5V/±4V | Ток: 4-20mA | |
Нулево отместващо напрежение (ток) | Напрежение: ±20mV | Сегашно:±0.05mA | ||
Изместване на напрежението (ток) дрейф | Напрежение: ≤±1.0mV/°C | Ток:±0.04mA/ °C | ||
Линейността | ≤0,2%FS | |||
Напрежение на мощността | DC±15V | DC 24V | ||
Трафик | 0-20kHz | |||
Време за реакция | ≤5ус | ≤1ms | ||
Диелектрични якост | Допустимо 2500VAC между вход/ изход и захранване при честотата на захранване | |||
Клас на точност | 1.0 | |||
Условия на околната среда | Температура | Работна температура:-25°C-+70°C; температура на съхранение: -40°C-+85°C | ||
Влажност | ≤95%RH, без оросяване, без агресивен газ | |||
Височина | ≤3500m | |||
Измерение
 |  |

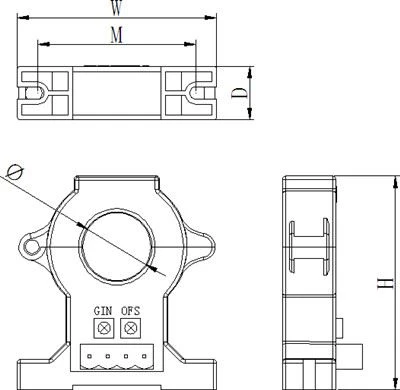

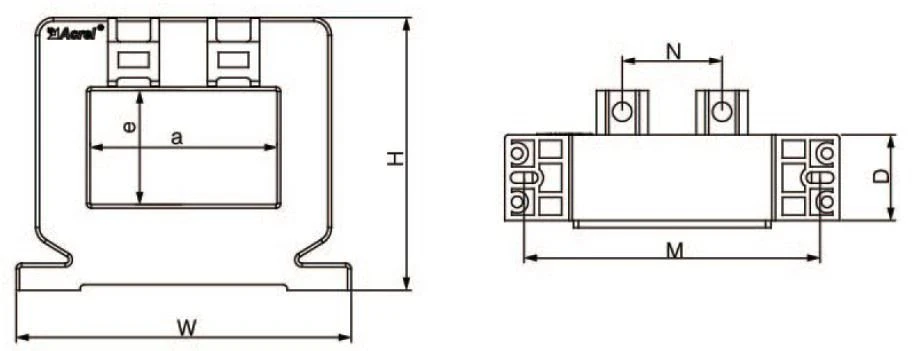

| Фиг.1 | Фиг.2 |
Спецификация на размера | Размер на очертанията | Чрез размер | Размер на монтажа | Фигура | |||||
W | H | D | една | e | Φ | M | N | ||
АХКК-ЕКА | 60 | 64 | 16 | / | / | 20 | 47 | / | Фиг.1 |
АХКК-ЕКАА | 60 | 64 | 16 | / | / | 20 | 47 | / | Фиг.1 |
АХКК-ЕКДА | 60 | 64 | 16 | / | / | 20 | 47 | / | Фиг.1 |
АХКК-ЕКБ | 100 | 102 | 24 | / | / | 40 | 80 | / | Фиг.1 |
АХКК-ЕКБА | 100 | 102 | 24 | / | / | 40 | 80 | / | Фиг.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Фиг.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Фиг.2 |
AHKC-КАА | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Фиг.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Фиг.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Фиг.2 |
АХКК-КА | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Фиг.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Фиг.2 |
Текущо съотношение
 | Спецификация | Номинален ток | Захранване | Номинален изход | Измерваща бъз (мм) | Прецизена степен |
АХКК-ЕКА | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
АХКК-ЕКАА | Постоянен ток 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC- ЕКДА | Променлив ток 0 ~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
АХКК-ЕКБ | 0 ~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- ЕКБА | Постоянен ток 0 ~(200- 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
 | AHKC- ЕКБДА | ПРОМЕНЛИВ ТОК 0~(200~ 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
AHKC-K | 0 ~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- КАА | Постоянен ток 0 ~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC- KDA | AC 0 ~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC-H | 0 ~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
АХКК-КА | 0 ~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0 ~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Забележка: Номинален ток без етикет показва, че ac и DC входен ток може да бъде измерен, моля, посочете при поръчка.
Затворен датчика за ток на зала

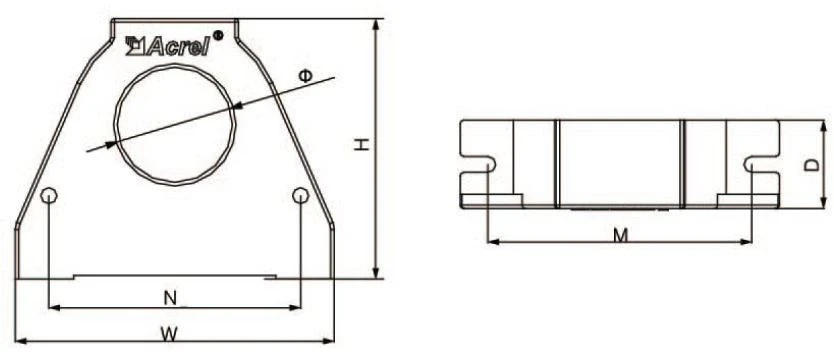

Фиг.1
Фиг.2
Спецификация на размера | Размер на очертанията(mm) | Чрез размер(mm) | Монтаж | Фигура | |||||
W | H | D | една | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Фиг.1 |
АХКК-ЛТ | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Фиг.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Фиг.2 |
АХКК-БСА | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Фиг.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Фиг.2 |
AHKC-ФА | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Фиг.2 |
AHKC-ШАПКА | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Фиг.2 |
Текущо съотношение
| Спецификация | Номинален ток | Захранване | Номинален изход | Измерваща бъз (мм) | Точност |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
АХКК-ЛТ | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
АХКК-БСА | Постоянен ток 0~(50-500)A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0 ~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-ФА | 0 ~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-ШАПКА | 0 ~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Забележка: Номинален ток без етикет показва, че ac и DC входен ток може да бъде измерен, моля, посочете при поръчка.
