Описание

WH-M модул за температура и влажност се използва главно за тестване на вътрешната температура и влажност на среден и високо напрежение превключвател шкаф, клемна кутия, пръстен основен блок, кутия подстанция и друго оборудване. Този модул приема специална обвивка, с добър вентилационен ефект, деликатен външен вид, може ефективно да защити вътрешните компоненти, да подобри експлоатационния живот и да улесни инсталирането и окабеляването.

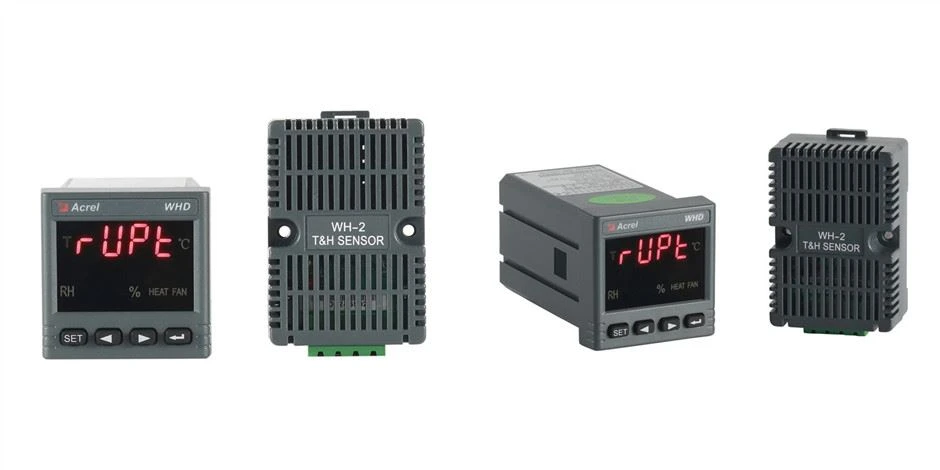

Външен вид

wh2_

Параметри

Технически параметър		Индекс
Измервателен обхват	Температура	-40,0°C~80,0°C
Измервателен обхват	Влажност	20%RH~95%RH
Точност	Температура	±1°C
Точност	Влажност	±5%RH
Общуване		RS485, (MODBUS-RTU) протокол
Спомагателно захранване	Напрежение	DC 12 ~ 24V
Спомагателно захранване	Консумация	≤0,5W
Средно време между неуспехите		≥50000 часа
Околна среда	Температура	-40°C~+80°C
	Влажност	≤95%RH,Без кондензация, без корозивен газ
	Височина	≤2500 m

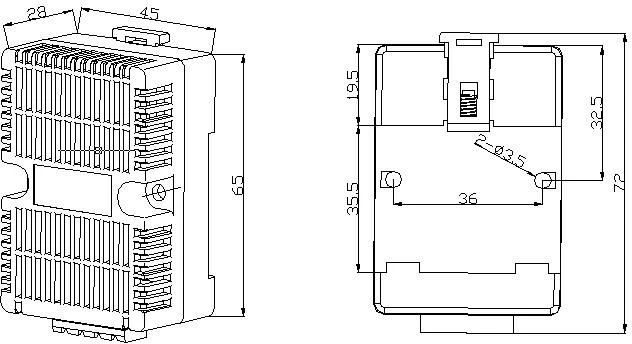

Размери

Окабеляване

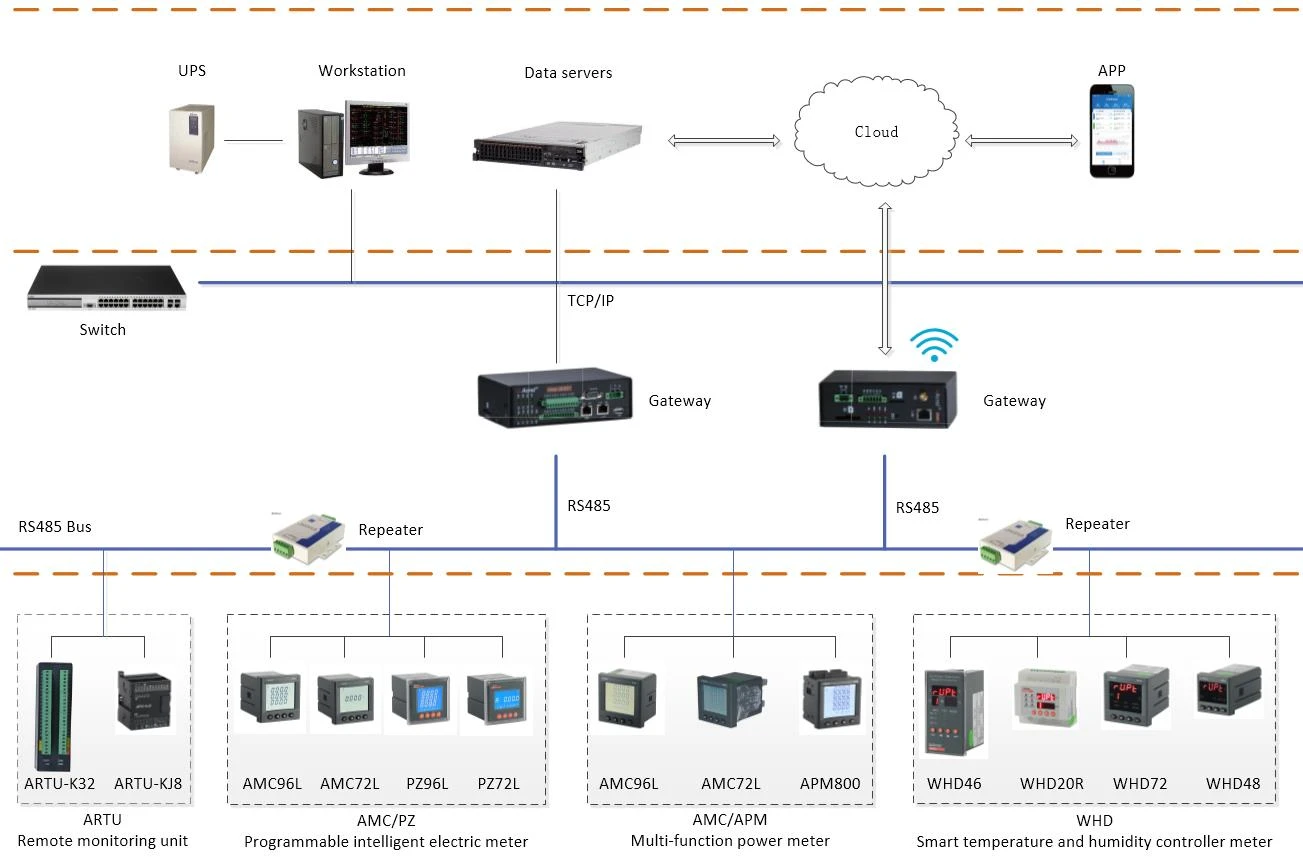

Общ преглед на комуникацията

Метърът използва комуникационния протокол Modbus-RTU, който определя подробно кодовете за проверка, последователностите от данни и т.н., които са необходими за специфичен обмен на данни. Протоколът MODBUS ИЗПОЛЗВА master-slave отговор връзка (половин дуплекс) на една комуникационна линия. Когато сигналът на главния компютър е адресиран до уникален терминал (роб), терминалът изпраща сигнал за отговор за предаване на хоста.

ПРОТОКОЛЪТ MODBUS позволява комуникация само между хост компютъра (PC, PLC и т.н.) и терминалното устройство, но не позволява обмен на данни между независими терминални устройства, така че всяко терминално устройство няма да заема комуникационната линия по време на инициализацията им, а само да отговори на сигнала за заявка, пристигащ на машината.
