Уред за измерване на Слънчевата система

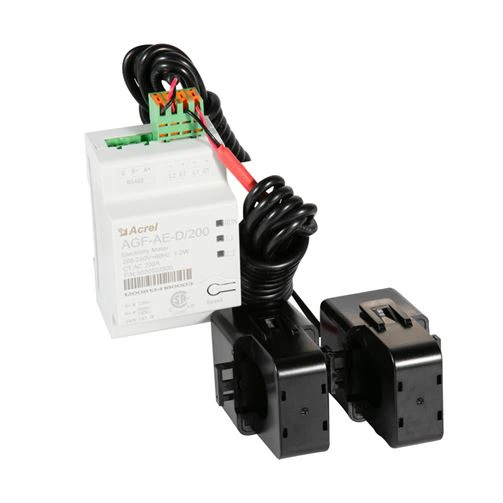

В една инвертотна система метърът е свързан директно към инвертола. Ако вашият инвертор има вграден метър за приходна степен (RGM; инверторът е посочен като приходно-клас инверторен), можете да свържете външен метър в същата шина като RGM. Acrel има AGF-AE-D/200 завърши EMC проведе емисии и излъчвани емисии тест доклад и FCC клас В за промишлеността & жилищно.

Електротехническа услуга Метър			Единици
	AGF-AE-D/100	AGF-AE-D/200
Номинално напрежение-LinetoN	120		V
Номинално напрежение-Lineto линия	208/240		V
Разширен обхват на напрежението	88%~110%
Честота на променлив ток	60		Hz
Мрежи поддържани	L1/L2/N/PE
Консумация	1.2		W
Общуване
Интерфейси за комуникация на измерватели	RS 485
Време за отговор	≤1		S
Точност на метъра
Номинален RMS ток	100	200	Една
1%-100% от CT Ток	±0,5	±0,5	%
Текущи трансформатори
Брой предоставени текущи трансформатори	2
Размери	I.D:15O. D:35	70.5×54.5×39(H×W×D)	Мм
Стандартно съответствие
Безопасност	UL1741
Спецификации на инсталацията
Размери(H×W×D)	54.1×87.8×52		Мм
Тегло	0.2		Кг
Работен температурен диапазон	-30~55		°C
Относителна Влажност(без кондензиране)	5-90		%
Тип монтаж	DIN-Релса, 35мм

	Точност AGF-AE-D/100: 100A AGF-AE-D/200: 200A Честота 60Hz Захранване(самостоятелно захранване) AC85 ~ 265V или DC100 ~ 350V; консумация на енергия ≤10VA Входно потребление по-малко от 0,2VA
Входно потребление По-малко от 0,2VA Ниво на аналитичност(L*W*H) 54.1*87.8*52мм Инсталация DIN 35 мм

Нашият PV/Слънчев инверторен енергиен метър в единична инверторна система, метърът е свързан директно към инверторна. Ако инверторът има вграден метър за приходна степен (RGM; инверторът е посочен към приходен инверторен клас), нашите клиенти могат да свържат външен метър в същия автобус като RGM.

Вид	Описание на функцията
AGF-AE-D/100	1. Контрол на мощността за фотоволтаична / система за съхранение на енергия 2. Пълно измерване на мощността, обновяване на високоскоростните данни 3. Инсталирана Din Rail 4. Лесно инсталиране от 2 външни сплит ядро ток трансформатори 0-100A
AGF-AE-D/200	1. Контрол на мощността за фотоволтаична / система за съхранение на енергия 2. Пълно измерване на мощността,обновяване на данните за висока скорост 3. Инсталирана Din шина 4. Лесно инсталиране от 2 външни сплит ядро ток трансформатори 0-200A

* Единична фаза 2 канал 3 тел

* Номинално напрежение AC 120V/208V,240V(88%~110%)*Номинален ток:AC 100A

* Номинална честота:60HZ

* Комуникация:RS485,Протокол SunSpec

* UL1741, инсталиран в изхода на инвертори, преобразуватели, контролери и междусистемно оборудване за използване с разпределени енергийни ресурси

(35мм Din шина инсталиране)

1. Изключете променливтоково захранване, преди да захванете текущите трансформатори.

2. Монтирайте CTs около проводника, който трябва да бъде измерен. Двуядрен CTs може да се отвори за 3 инсталации около апроводник. Anylon кабелна вратовръзка може да бъде осигурен около CT върха предотврати случайно отваряне.

3. Инсталирайте CT със стрелката, сочеща към мрежата за потребление или измерване на износа.

Ако свързвате метъра с инвертора, Вижте диаграмата на връзката.

Текущият трансформатор е опакован заедно с метъра.
