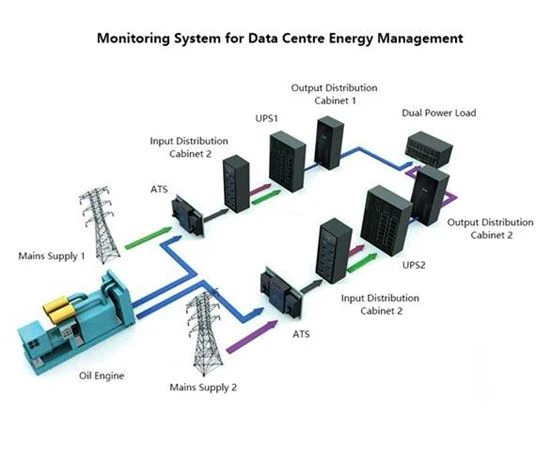

Приложение
Необходимо е мониторинг в реално време и централизиране на консумацията на енергия в центъра за данни и данните могат да се показват на HMI и да се качват в системата за мониторинг на захранването и околната среда чрез RS485 на сензорен екран и да се осъществява мониторинг в реално време на цялата система за разпределение на енергия. В същото време той може да реализира анализ на енергийната ефективност, за да намали консумацията на енергия.

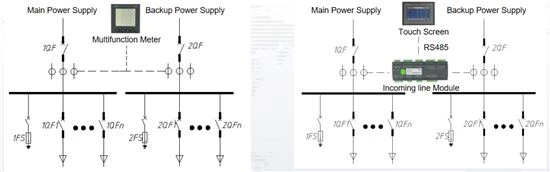

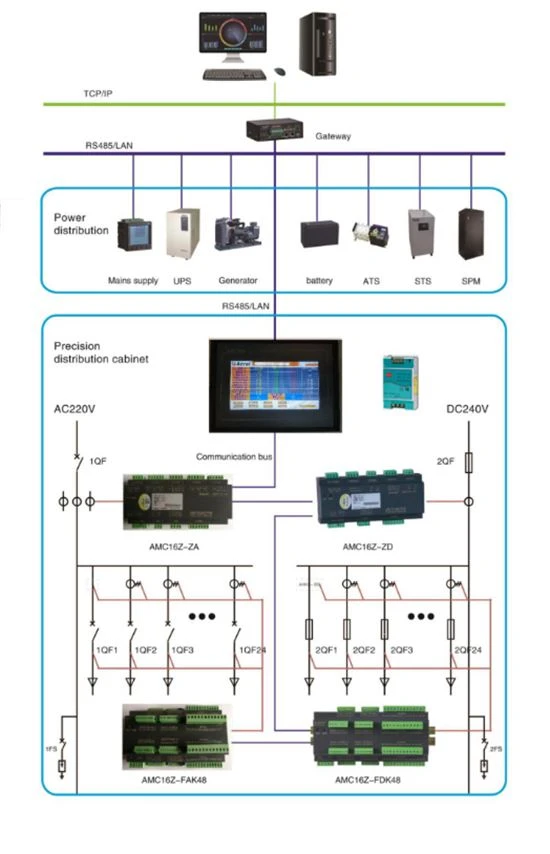

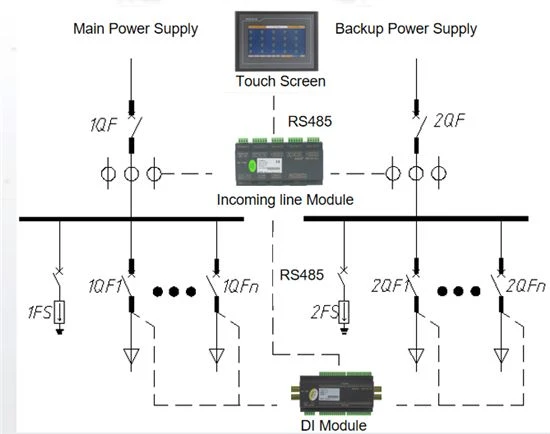

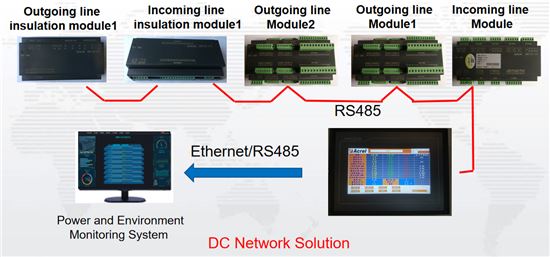

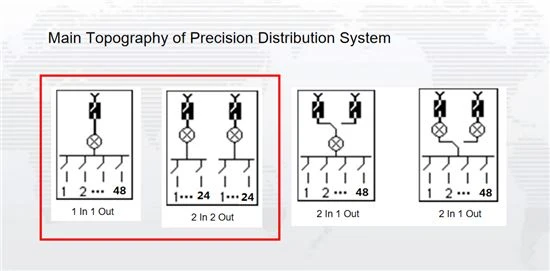

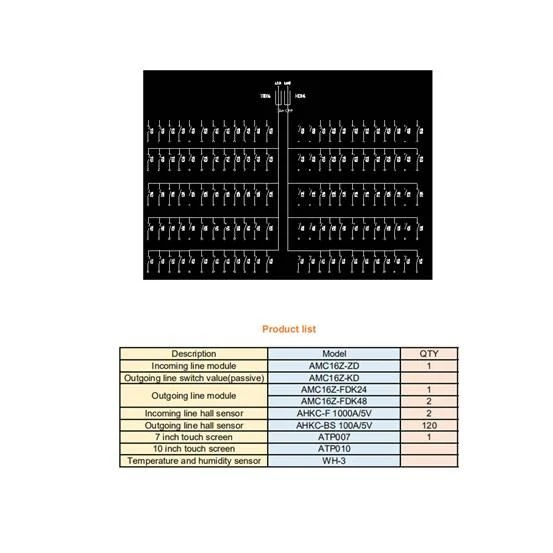

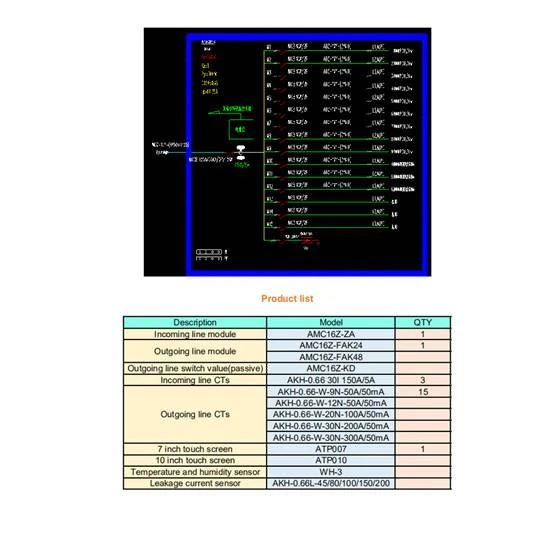

Структура
Основни функции
1. Независими модули за мониторинг на входящи и изходящи линии
2. Може да измерва до 2 входящи линейни вериги и до 192 изходящи линейни вериги ток, напрежение, мощност, енергия и качество на мощността.

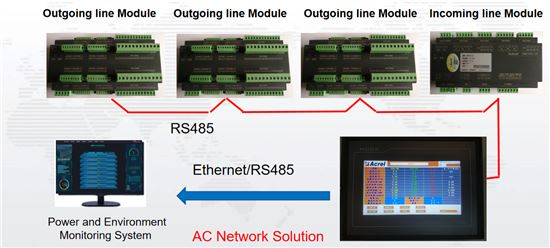

3. Централизирано наблюдение и показване на данни от HMI и данните се качват в системата за мониторинг на захранването и околната среда чрез RS485.
4. За система с високо напрежение DC 240V или 336V, може да се добави модул за наблюдение на изолацията, за да се следи съпротивлението на изолацията на земята на главната шина.
5. Захранване DC24V за сензорен екран и модул за мониторинг на изходяща линия (захранване от изхода на основния модул)
6. Комуникация: устройство за наблюдение чрез RS485, сензорен екран чрез RS485 или RJ45
7. Сертификат: CE
Избор на продукт
Име | Снимка | Модел | Главна функция |
HMI |
| ATP007kt ATP010kt | 1,7 или 10 инчов сензорен екран 2. Мониторинг в реално време и напрежение на дисплея, ток, мощност, енергия, качество на захранването, състояние на превключвателя, крива на формата на вълната и т.н. 3. мониторинг на алармата на устройството, комуникацията и други параметри могат да бъдат конфигурирани на екрана. 4. 2 RS485 и 1 Ethernet интерфейс и данните могат да се качват от RS485 или RJ45. |
Модул за мониторинг на входяща линия AC |
| AMC16Z-ZA | 1. Монтаж: DIN шина 35 мм 2. Измерване: A + B независими трифазни вериги, 6DI2DO, 2 тока на утечка, 1 темп. и влажност. 3. С DC 24V изходно захранване за изходящ линеен модул и сензорен екран. 4. Комуникация: RS485 Modbus RTU |
Модул за мониторинг на изходяща линия на променлив ток |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Монтаж: DIN шина 35 мм 2. Може да измерва до 16 верига 3 фаза или 48 верига еднофазна 3. Захранване DC24V 4. Комуникация: RS485 modbus RTU |
Токов трансформатор за изходяща линия AC |
| AKH-0.66W | Съотношение на ток: 100A/50mA Обща спецификация: 100A/50mA |
Модул за мониторинг на входяща линия DC |
| AMC16Z-ZD | 1. Монтаж: DIN шина 35 мм 2. Измерване: A + B независими вериги, 6DI2DO, 1 темп. И влажност. 3. С DC 24V изходно захранване за изходящ линеен модул и сензорен екран. 4. Комуникация: RS485 modbus RTU |
Модул за мониторинг на изходяща линия DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Монтаж: DIN шина 35 мм 2. Може да измерва до 48 вериги DC изходяща линия 3. Захранване DC24V 4. Комуникация: RS485 modbus RTU |
Модул за мониторинг на изолация на входящата линия |
| AMC16Z-ZJY | 1. Монтаж: DIN шина 35 мм 2. Измерете A + B независима изолационна устойчивост на заземяване на основната шина 3. Захранване DC24V 4. Комуникация: RS485 modbus RTU |
Модул за мониторинг на изолация на изходяща линия DC |
| AMC16Z-FJY | 1. Монтаж: DIN шина 35 мм 2. Измерете 24 вериги изолационно съпротивление на земята на изходящата линия DC |

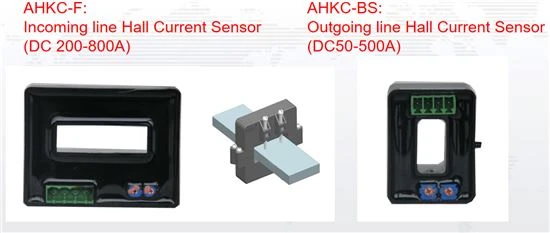

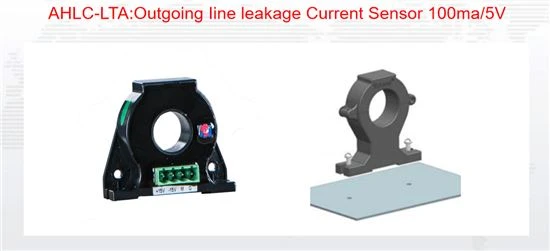

Сензор за ток на изходяща линия за постоянен ток на DC |
| AHKC-BS | Съотношение на ток: 100A/5V Обща спецификация: 100A/5V |

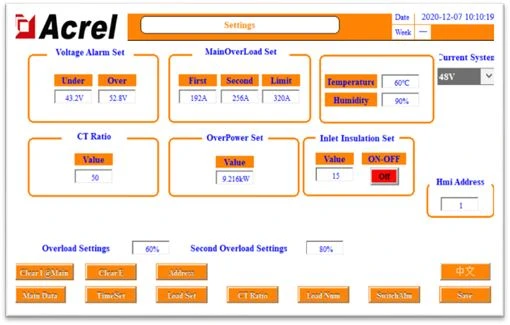

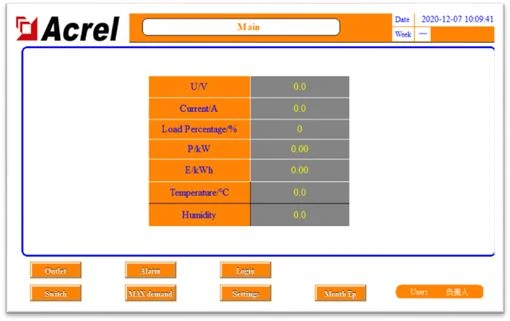

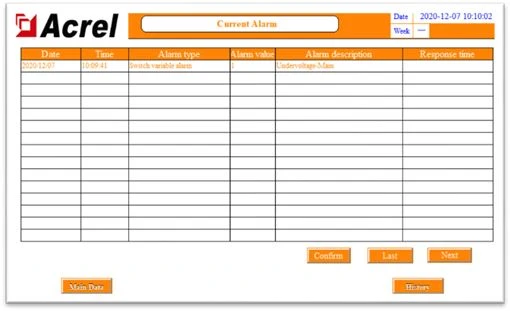

Интерфейс човек -машина

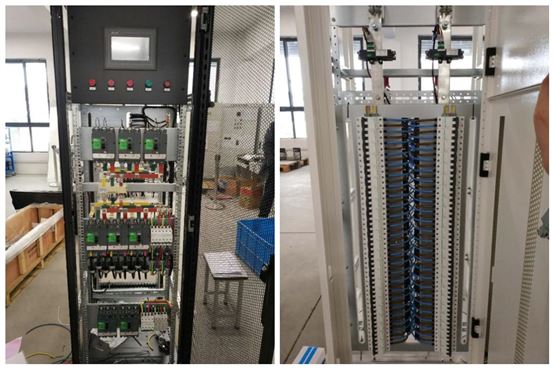

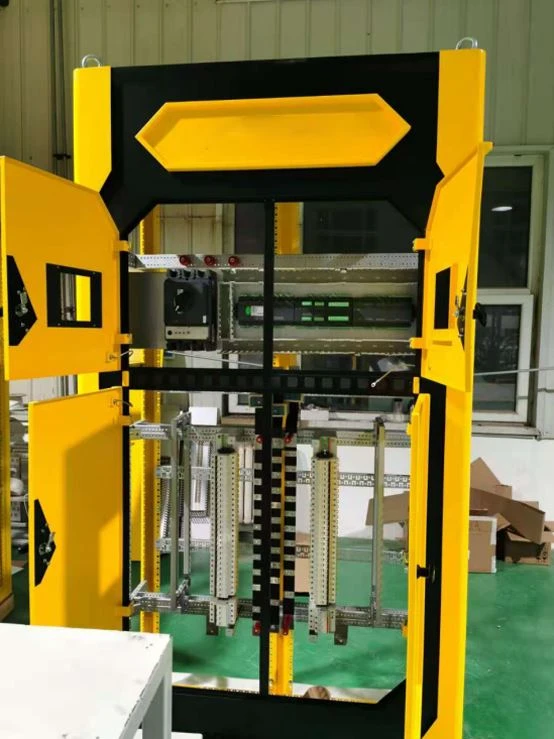

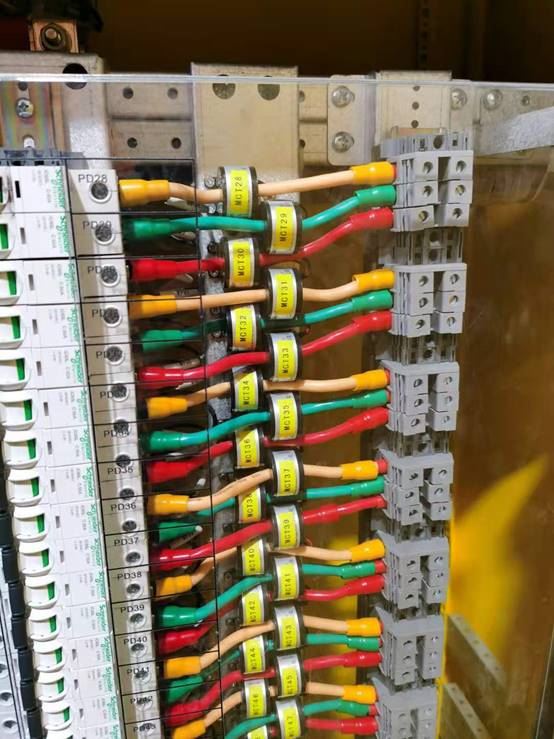

Снимки на сайта
