Описание

ASJ Серия от екшън реле на следтоков, нисковолтов прекъсвач или нисковолтов изпълнител може да бъде съставен за комбинирано следтоково производствено устройство, което се прилага главно за разпределителната верига на системата TT и TN с променлив ток 50Hz, номиналното напрежение 400V или по-долу.

ASJ Серия от действие реле на следтока се прилага в земята отказ защита за електрическата верига, така че да се предотврати повредата на оборудването и пожарната авария на електрически съоръжения, причинени от земно-дефектния ток, освен това, тя също може да осигури непряка защита за контакт срещу риска от токов удар.

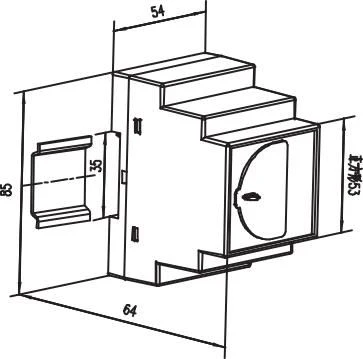

Външен вид

Параметър

Технически параметър		Показател
		Тип променлив ток	Тип
Въвеждане	Номинален остатъчен ток на действие	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30( А) бележка 3
	Нешофиране време на ограничение △t	0.1、0.5(и)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(и) бележка 4
	Номинално остатъчен ток без действие I△не	50%I△n	50%I△n
	характеристики на изпълнение	прост синусоидален редуващ се ток	прост синусоидален редуващ се ток и пулсиращ директен ток
	честота	50Hz±5Hz	50Hz±5Hz
Грешка в действието		-20% ~ -10%I△n	-20% ~ -10%I△n
Изход	режим на изход	едната е нормалното затваряне, а другата е за трансформация	едната е нормалното затваряне или отваряне, а другата е за трансформацията
	контактен капацитет	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	режим на нулиране	този на място и междуселища- Едно	този на място, този на дълги разстояния и автоматичният
Захранване	обхват на напрежението	AC110V、AC220V(допустимо грешка±10%)		AC110V、AC220V、DC85-270V (допустима грешка±10%)
	разсейване на мощността	≤5W
Мощност честота издържат напрежение		Ефективната стойност на редуващия се ток между захранването, входа и изхода: 2kV/1min
Под нормалната работа	температура	работна температура: -20°C ~ +55°C температура на съхранение: -30°C ~ +70°C
	влажност	≤95%RH, с кондензация на влагата, и корозивно газово място
	височина над морското равнище	≤2000м
	клас замърсяване	Степен трета
	категория инсталация	Тип III.

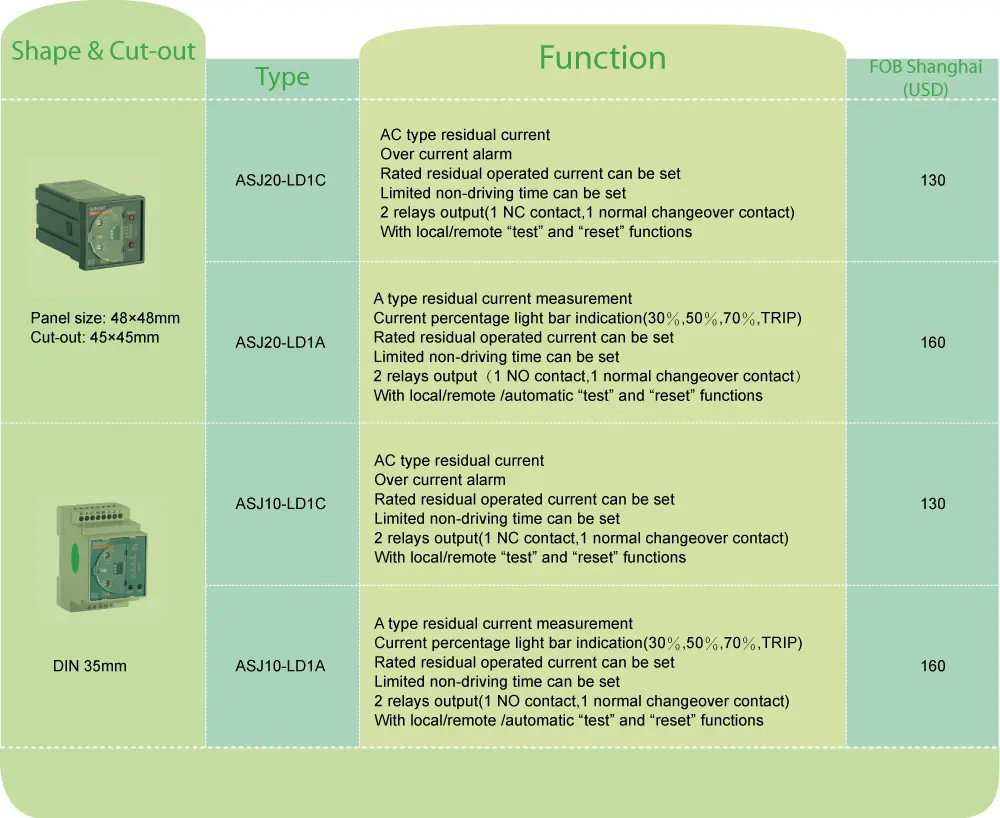

Функция

Вид

Основна функция

Инсталиране на начин

Снимка

ASJ10-LD1C

1. Измерване на остатъчния ток от тип ПРОМЕНЛИВ ТОК;

2. Алармен подканване на текущата пресичаща линия;

3. Може да се измерва номинален остатъчен работен ток;

4. Може да се определи ограничено време за неукарване;

5. Два комплекта релеен изход;

6. С локални и отдалечени функции "тест" и "нулиране".

Насочване на релсата (TS35mm)

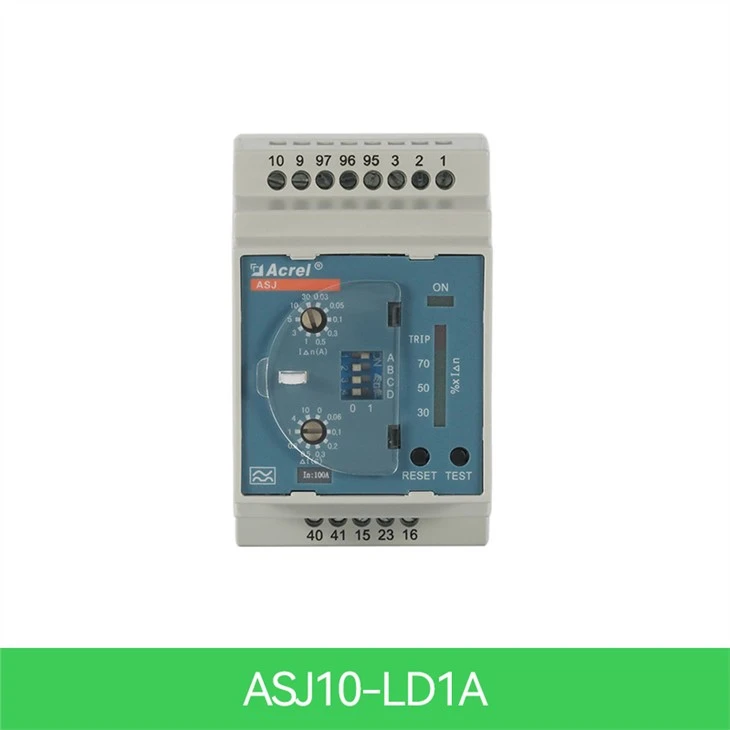

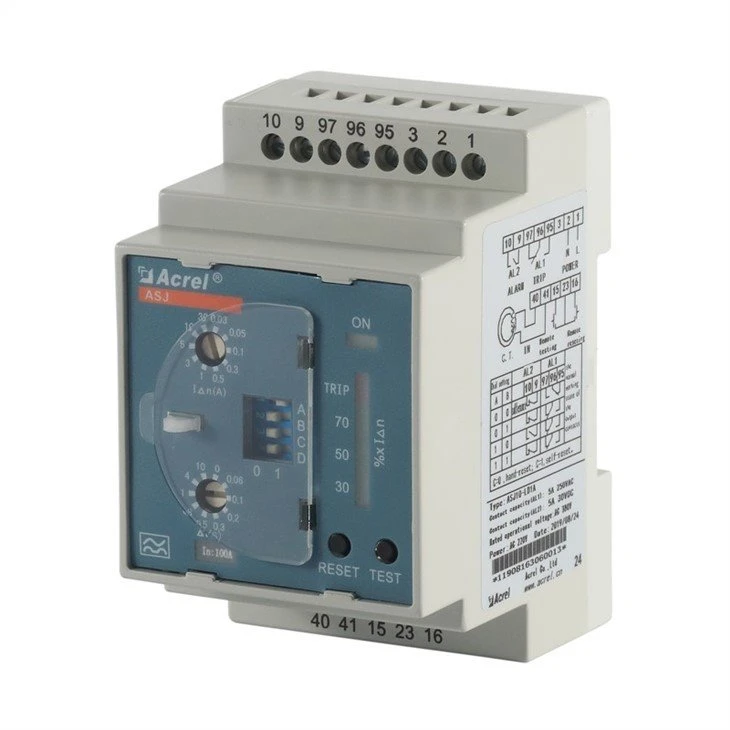

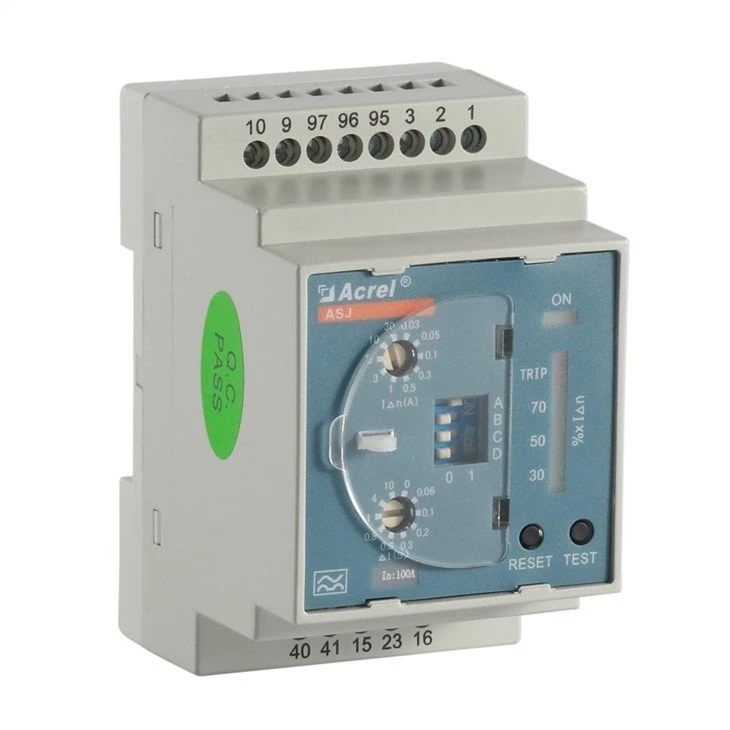

ASJ10-LD1A

1. Измерване на остатъчния ток от тип А;

2. Текущ процент светлинен колонен дисплей;

3. Може да се измерва номинален остатъчен работен ток;

4. Може да се определи ограничено време за неукарване;

5. Два комплекта релеен изход (settable)забележка 1 ;

6. С локални и отдалечени функции "тест" и "нулиране".

Забележка 1: Функцията за настройка за реле означава, че можете да зададете инициализацията и изходното състояние на релето сами чрез набирането на кода на панела; конкретното ръководство за настройка може да се намери от ръководството.
