Описание на продукта
 Acrel измерване ток трансформатор има първичен ток измерване диапазон от 5-3000A, нивото на точност от 0.2 клас или 0.5 клас, трансформира висока стойност на ток до 5A или 1 A, посветена на промишлено измерване, и може да се използва във връзка с таксуване електрически енергиен метър, и измерването е точно и надеждно. |
Нашият Текущ Измервателен Трансформатор използва флип дизайн, красив външен вид и удобно окабеляване. Материалът на капака на обръщане, избран прозрачен поликарбонат, може да види окабеляването на вторичния олово ясно. Типът на кръглия комбиниран отвор може да се използва като сигнал за променлив ток за преминаване през компонентите за настройка на лентата на кабела и шината и обикновено се използва в комбинация с електрически измервателни уреди.

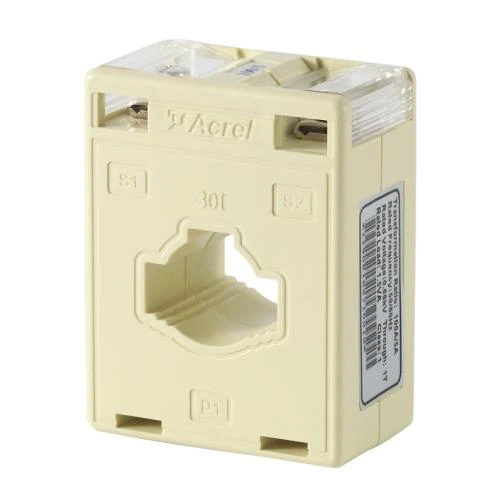

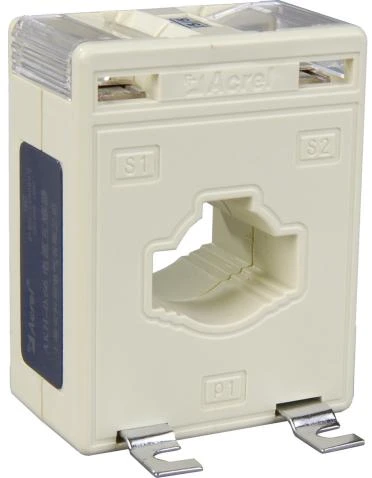

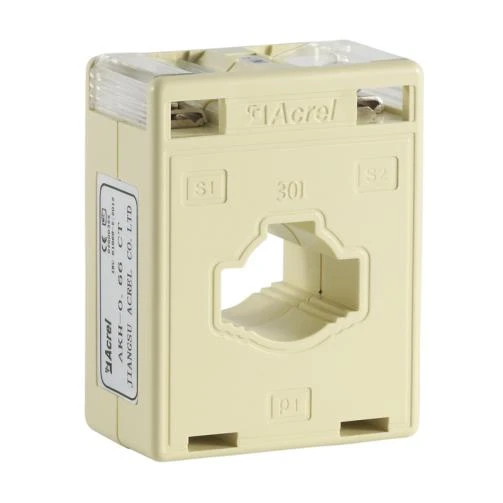

Външен вид
 |  |
Параметри
Съотношение | Клас & тежест (VA/Ω) | Превръща | Тип на шината(mm)/QTY | Диа.(мм) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Размери
Размер(мм) Режим | Размери | Размер на дупката | Размер на инсталацията | |||||
W | H | D | една | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

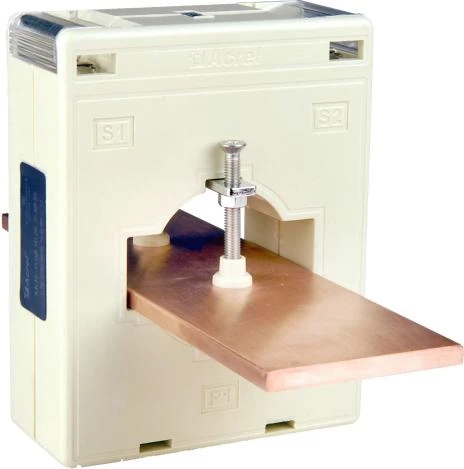

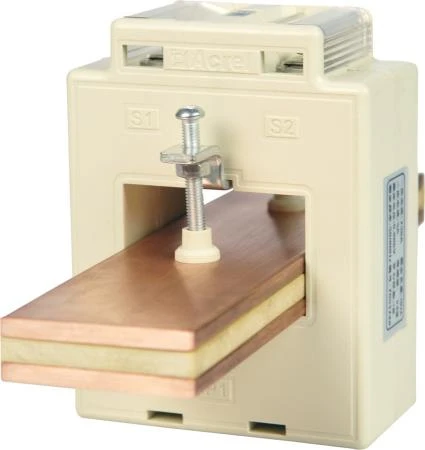

Тези ce-сертифицирани ток трансформатори позволяват на един кабел, множество кабели или една автобусна лента да премине през отвора на CT.
Използване на среда
● Номинално работно напрежение AC 0.66kV (еквивалентно на AC0.69kV, GB156-2003)
● Номинална честота 50-60Hz
● Температура на околната среда -30°C~70°C
● Надморска височина ≤3000m
● Честота на мощността издържа на напрежение 3000V/1min 50Hz
● Използва се на места, където няма директен дъжд или сняг, няма сериозно замърсяване и тежка вибрация
 |  |  |

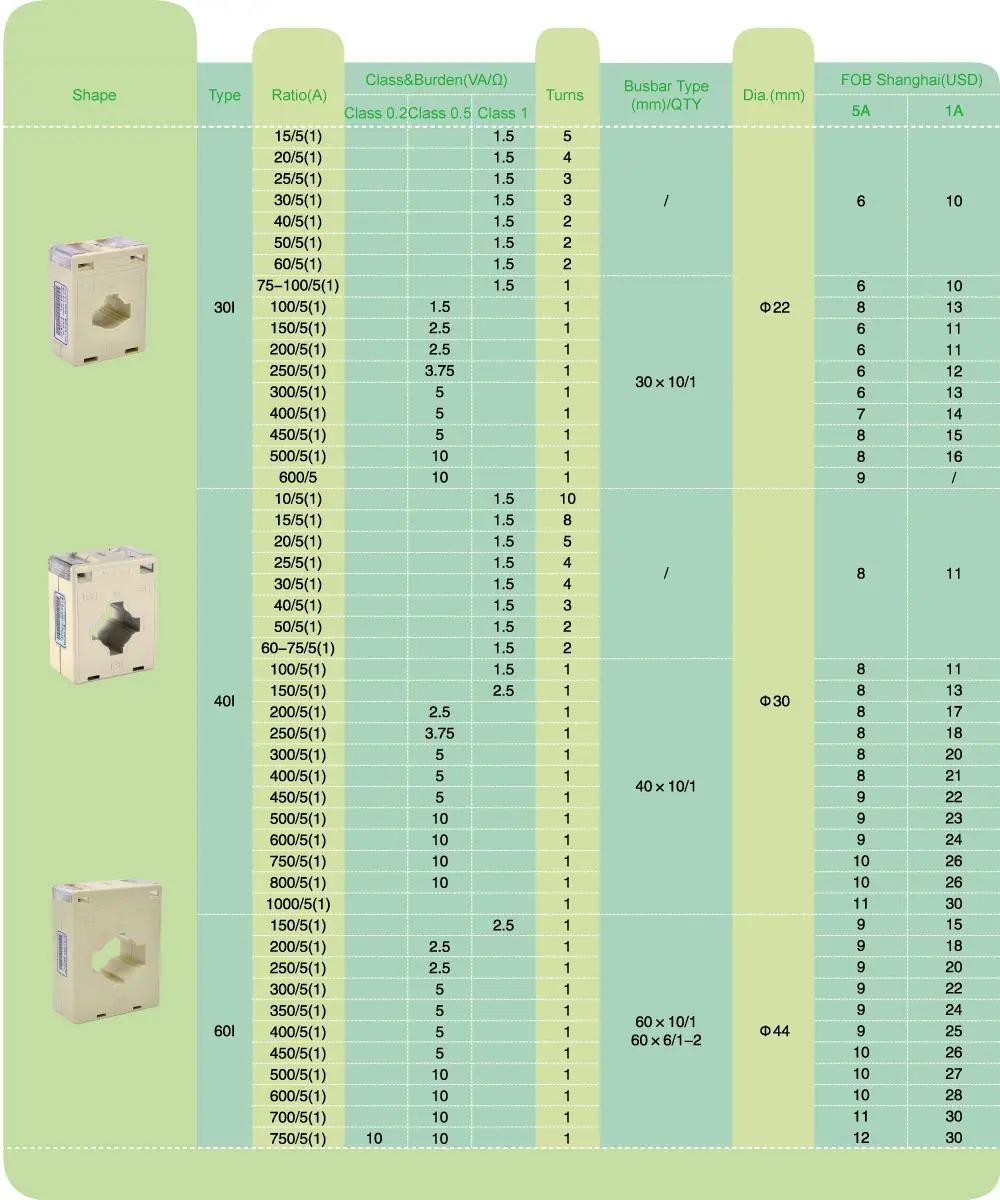

Цитат
