Абстрактно: Acrel безжично температурно оборудване устройство директно предава температура и влажност стойности чрез ATC600-C трансивър и ATE200 сензор за температура, AHE безжична температура и влажност сензор, и се свързва с PLC на клиента за комуникационен контрол.
1.Преглед на проекта
Турски клиент има проект, който трябва да промени измерването на кабелната температура PT100 на безжичен, и да се свърже с PLC чрез комуникационния порт 485 на нашия приемник за автоматичен контрол на температурата.
2.Представяне на продукта
Безжичната температурна система Acrel е подходяща за 3-35kV закрити комутаторни предавки, включително вградени комутаторни предавки, предавки за превключване на ръчни колички, фиксирани комутаторни предавки и разпределителни предавки с примка-мрежа. Подходящ е и за 0,4kV предавки за превключватели с ниско напрежение, като фиксирани предавки за превключване и предавки за превключване на чекмеджетата. Безжичните температурни датчици могат да бъдат инсталирани във всяка точка на отопление в комутаторни предавки, устройството оползоворява технологията за безжично предаване на данни за предаване в реално време на наблюдавани данни за температурата и показва такива данни на ARTM-Pn локално. Освен това той може да бъде в мрежа чрез RS485 порта за дистанционно интелигентно наблюдение.
Безжичният сензор за температура и влажност AHE100 се използва главно за откриване на температура и влажност вътре в оборудването като разпределителни шкафове със средно и високо напрежение, терминални кутии, пръстеновидни основни шкафове, трансформатори на кутии и околната среда на разпределителното помещение за захранване. Модулът приема специална обвивка, която има добър вентилационен ефект и изящен външен вид, който може ефективно да защити вътрешните компоненти и да увеличи експлоатационния срок.

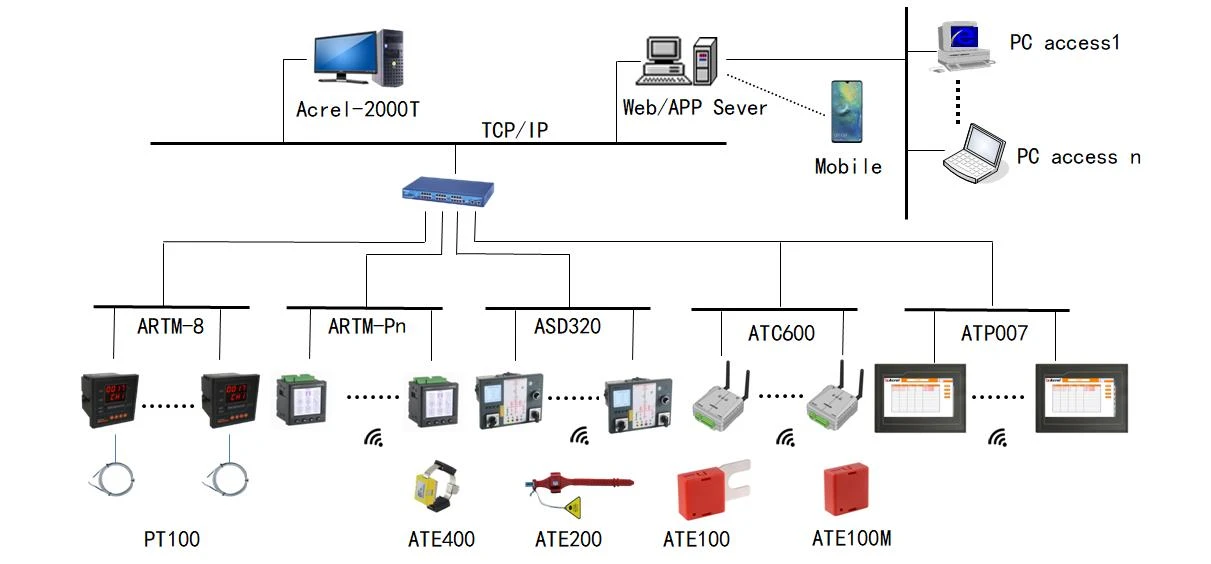

2.1. Мрежова топология
Изображение 1

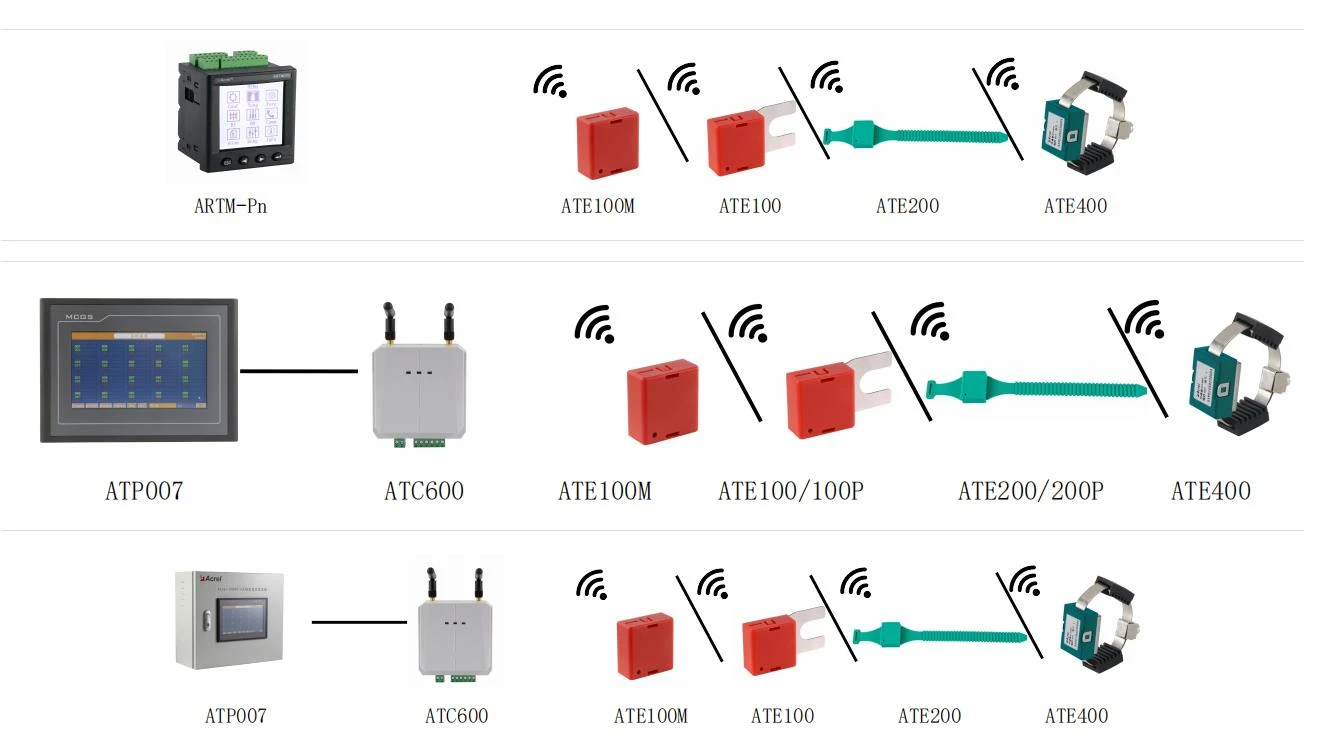

Картина 2
Съвпадение на сензорния екран: ATC600-C:
Забележка: Сензорният екран е свързан към ATC600-C чрез интерфейса RS485, за да реализира централизирания дисплей на температурата и влажността и един ATC600-C може да получи 240 сензори за температура и влажност.

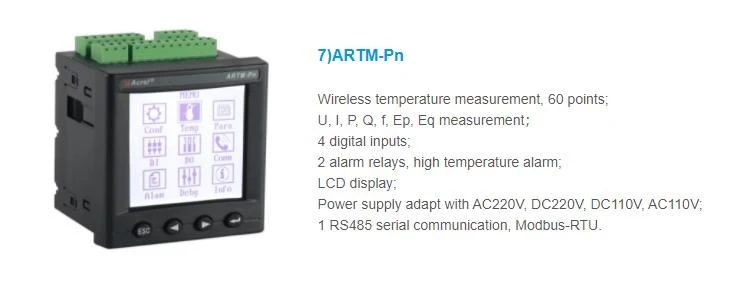

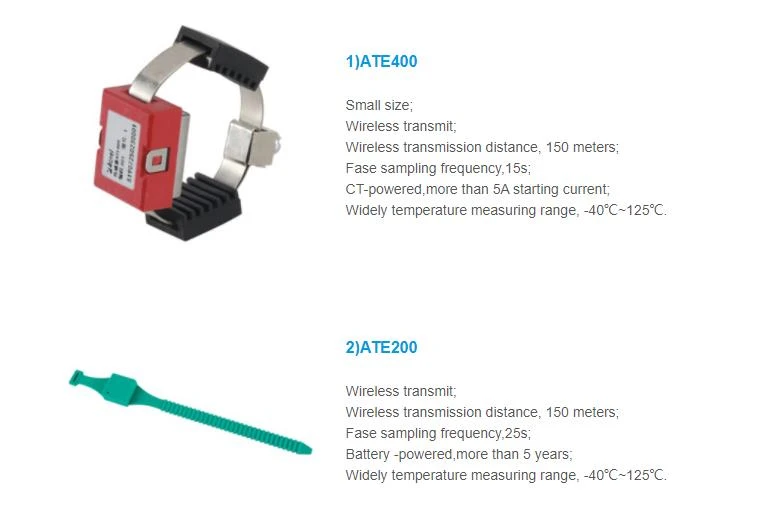

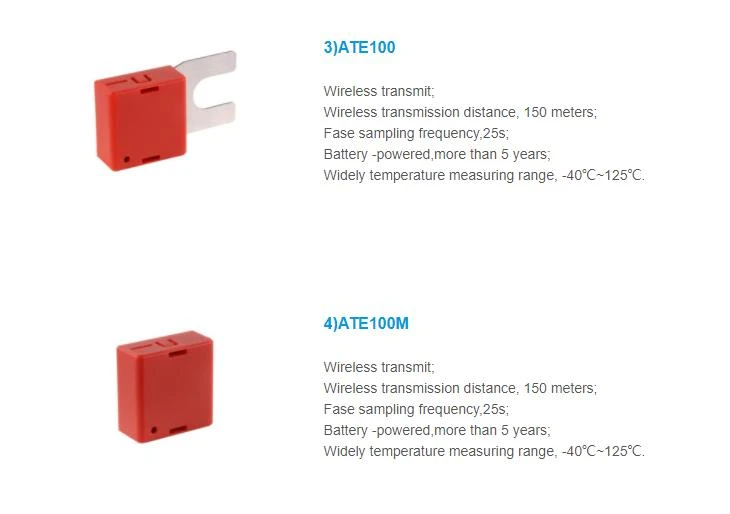

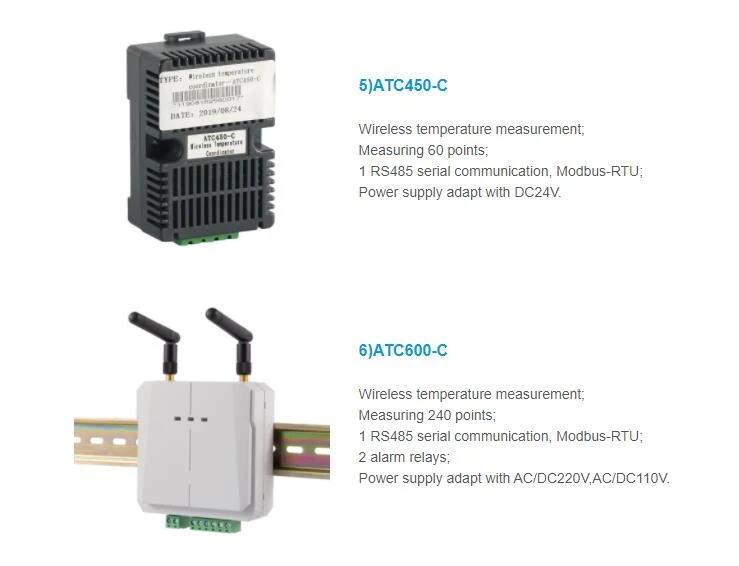

2.2 Свързани продукти

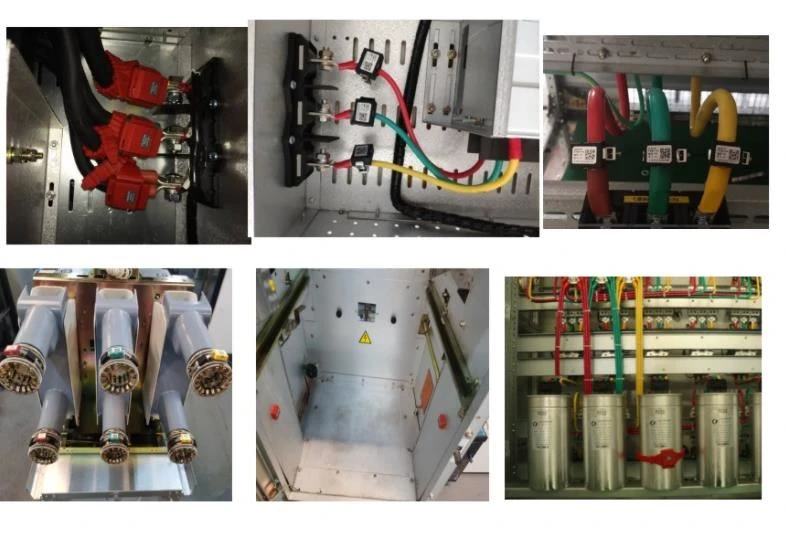

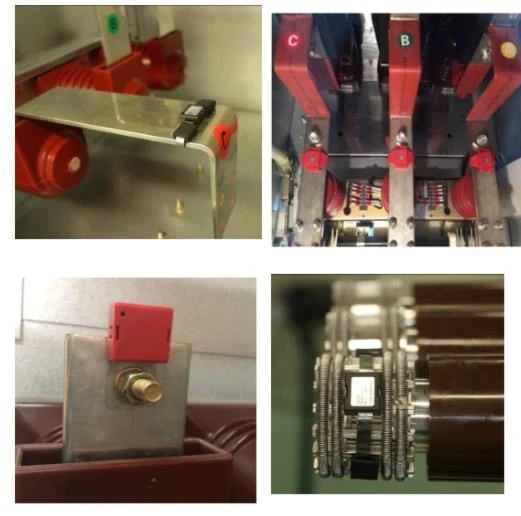

3.Инсталационна картина
