Acrel предоставя решения за Местата на Зимните олимпийски игри в Пекин
1.Общ преглед
Зимните олимпийски игри в Пекин ще бъдат грандиозно открити на 4 февруари 2022 г. Това е голямо забележително събитие на важен исторически възел в моята страна. Тя е важна възможност да се покаже имиджът на страната, да се развие страната и да се вдъхнови националният дух. С приближаването на великото събитие, като важно основно условие за домакин на Олимпийските игри, изграждането на местата за Зимните олимпийски игри в Пекин винаги е привличало много внимание, а стабилната и надеждна работа на електрозахранването и разпределителната система на местата е най-важният приоритет.Външната среда на обекта е сравнително сурова, а температурата е толкова ниска, колкото минус 20 °C (20 °F). За да се осигури надеждно захранване, всеки щаб провежда тестове за поддържаща електрозахранване според митата за захранване, и тества задачите за захранване, основното захранване и самостоятелно осигуреното аварийно захранване на всяко място. Ситуация на снабдяване, експлоатация на важни товари, действие за защита на релета, план за спешно реагиране, резервни части, логистично подпомагане и др. Acrel Electric предоставя решения за интелигентно наблюдение на разпределителни кутии и регулиране на околната среда в кутии за Зимните олимпийски игри, и провежда онлайн управление в реално време на електрозахранване и оборудване за защита на захранването като кутии за кабелни клони, ATS захранващи кутии, и UPS захранващи кутии. Ръбът изчислителен шлюз събира електрическите данни, температурата и влажността, Кондензация, температура на контакта и други данни вътре в шкафовете за разпределение на енергията на закрито и открито и автоматично ги настройва за постигане на добри условия на работа, реализиране на интелигентен мониторинг от UPS до превключвателя с ниско напрежение в края на мястото на провеждане на Зимните олимпийски игри , за своевременно осигуряване на спешна подкрепа и подобряване на надеждността на електрозахранването.

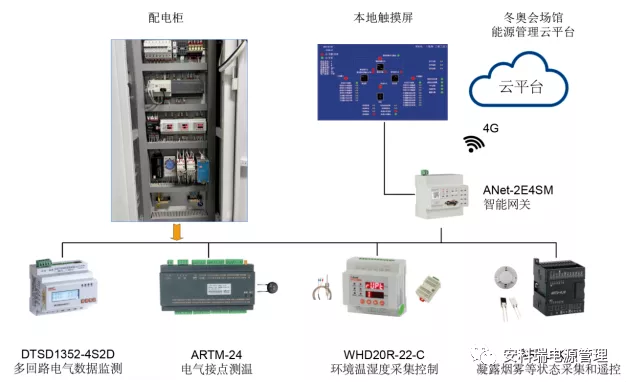

Системата може да бъде разделена на три слоя: слоя полево устройство, мрежовия комуникационен слой и слоя за управление на платформата.Слой полево устройство: включително DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 и друго оборудване за придобиване на сигнал, използвани за събиране на електрическа работа в кутии за разпределение на закрито и открито Параметри, Температура на електрически контакт, температура на околната среда и влажност в кутията, кондензация, дим и други данни, и може автоматично да се контролира чрез вградената логика на интелигентния портал ANet-2E4SM за регулиране на температурата и влажността за поддържане на добра операционна среда вътре в разпределителната кутия.Мрежов комуникационен слой: включително ANet-2E4SM интелигентен шлюз. Шлюзът активно събира данните на оборудването на слоя на полето устройство и може да извършва преобразуване на протоколи, съхранение на данни и качване на данните на локалния сензорен екран и определения сървърен порт през 4G мрежата. Оборудване за контрол на температурата и влажността.Управление на платформата: голяма платформа за управление на енергията през Зимните олимпийски игри.Сайтът основно следи и контролира три вида разпределителни кутии, включително кутии за кабелни клони, ATS захранващи автоматични комутационни кутии и кутии за захранване на UPS, за да осигури стабилна и нормална работа на разпределителните кутии в тежки студени среди. Има повече от 500 разпределителни кутии от тези три типа, включени в дистанционното наблюдение, а решенията за различни разпределителни кутии също са малко по-различни.3.1Конфигуране на инвентара на устройството3.2 Функция за допълнениеСледете електрическите параметри на веригата на клоновата кутия. Когато температурата в кутията е твърде ниска, натиснете алармения сигнал и стартирайте отоплението. Кабелен конектор над температурна аларма.Конденз, засякоха, за да започне отопление и вентилация дим аларма Гнездо захранване състояние откриване. Приемете IEC60870-5-104 протокол за качване на Зимни олимпийски място платформа за управление на енергия чрез APN посока мрежа.3.3Конфигуране на инвентара на устройството
3.4 Функция за допълнение

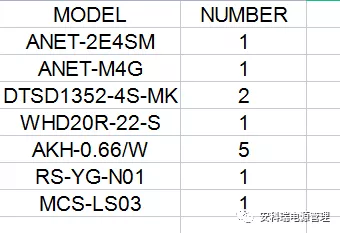

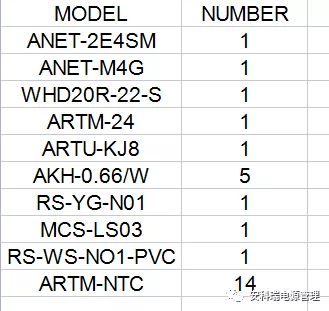

Когато температурата в кутията е твърде ниска, натиснете алармения сигнал и стартирайте загряването Кабел конектор температура събиране, над температурна аларма. Аларма конденз се открива и отопление вентилация се активира Дим и температура и влажност аларми. Приемане На IEC60870-5-104 протокол за качване на Зимни олимпийски място платформа за управление на енергия чрез APN посока мрежа3.5Конфигуране на инвентара на устройството

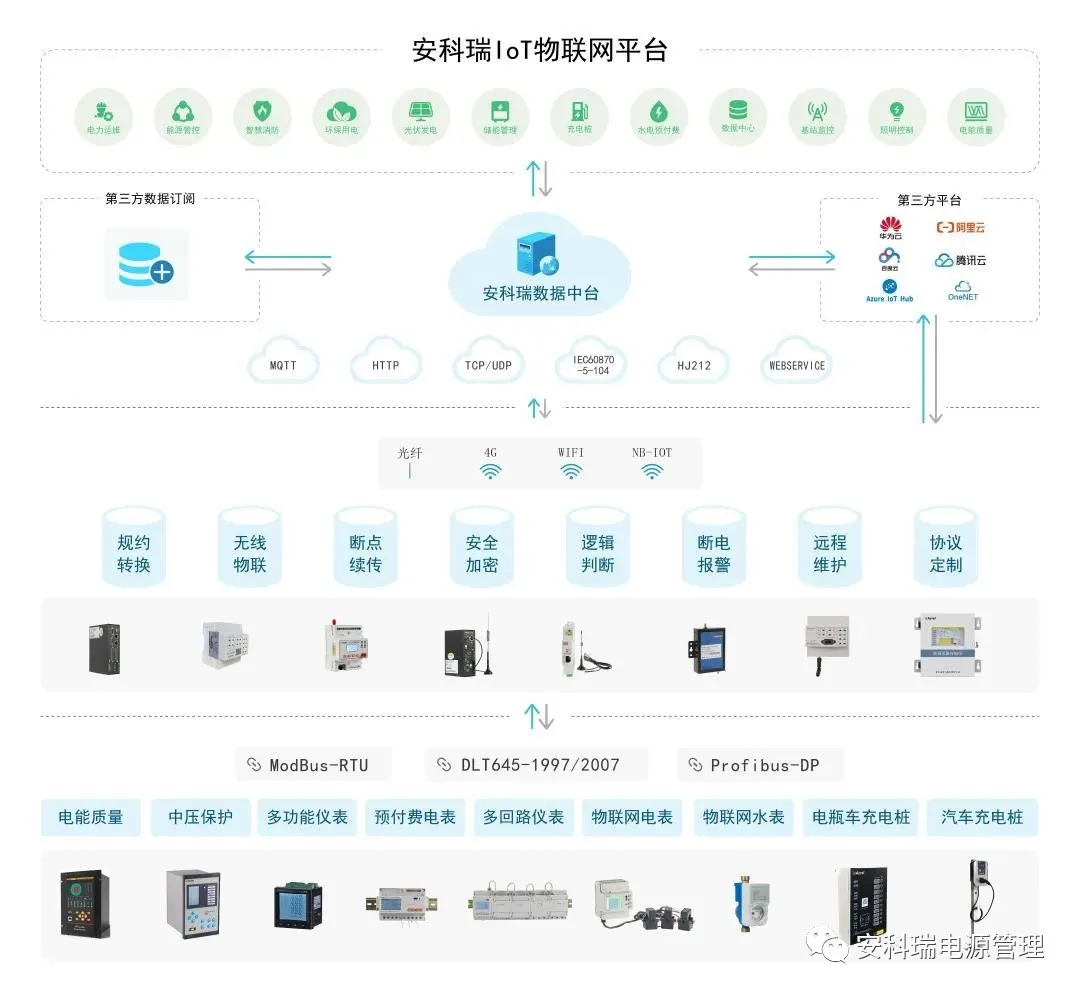

3.6 Функция за допълнениеКогато температурата в кутията е твърде ниска, натиснете алармения сигнал и да започне отоплениеТо Вътрешна над температурна аларма Кондензация отопление Батерия пакет абнормна аларма Инвертор отказ аларма. Приемане На IEC60870-5-104 протокол за качване на Зимни олимпийски място платформа за управление на енергия чрез APN посока мрежаПредстои откриването на Зимните олимпийски игри. За да се осигури нормалната работа на системата за разпределение на мощността на място, Acrel уреди инженерите да поддържат на място и да осигурят техническа поддръжка за спечелване на тежката битка за защита на мощността за Зимните олимпийски игри в Пекин през 2022 г.Acrel участва дълбоко в интелигентното разпределение на мощността в продължение на много години, а в момента в цялата страна се изпълняват над 14 000 решения. Компанията е натрупала много опит от терминални сензори, ръб изчислителни шлюзове към облачни платформи, и предоставя поддръжка на данни и решения за слаби връзки в електроразпределителните системи в различни среди за подобряване на надеждността на електрозахранването. Acrel ще помогне този път с практически действия. Зимните олимпийски игри бяха пълен успех.
