Резюме: Тази статия представя приложението на ADF400L Multi Circuits Energy Meter във Виетнам. Многоканален електромер от серия ADF400L чрез комбинирания модул може да реализира най-големите 36 вериги еднофазни или 12 вериги трифазни, CT свързване или директно свързване. тази серия от електромери с висока точност, висока концентрация, централизирано управление, гъвкавост на инсталацията, предимствата на взаимното ненамеса от страна на общността, училища, предприятия от всички области. Серията измервателни уреди поддържа функцията за предплатена мощност.
1. Преглед на проекта:
Компанията се намира във Виетнам. Клиентите се нуждаят от 2 канала трифазен директен достъп и 2 канала за измерване на трифазен вторичен достъп. Енергийните измервателни уреди Acrel ADF400L отговарят на приложението и условията на потребителя'.
2. Спецификация на продукта:
Основен модул
1. Трифазно захранване 3*220/380V за осигуряване на работна мощност за задния измервателен модул;
2. Интерфейс човек-машина: LCD и бутон
програмиране;
3. Инфрачервена комуникация;
4. Прекарване на RF карта (IC функция);
5. 2 канала RS485 мрежова комуникация (*C функция);
6. RS485 комуникация за номер 3 разширен безжичен модул (режим на свързване RJ45);
7. До 2DI/2DO (функция K);
8.До 1 Ethernet комуникация (CE функция);

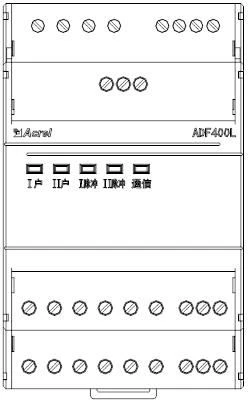

Модул за измерване на достъп до трансформатор
1. Двупътен трифазен 3*1 (6) Може да се осъществи измерване;
2. 2 импулсен изход на активна енергия;
3. 2 трифазни работно състояние, импулс и
индикация за комуникация;
4. До 4DI/4DO функция (функция K);
Директен достъп до модула за измерване
1. Може да реализира еднопосочно трифазно 3*10 (80) измерване или трипосочно еднофазно 10 (80) А измерване;
2.1 импулсен изход на активна енергия;
3. Трифазно работно състояние, импулс и комуникационен статус LED индикация;
3. Основна функция:
Дисплей | LCD |
Мониторинг на енергията | Активна енергия (положителна、отрицателна), Реактивна енергия (положителна、отрицателна) |
Измерване на мощността | Напрежение, ток, фактор на мощността, честота, активна мощност, реактивна мощност, привидна мощност |
Хармонична функция | Общ хармоник, подхармоник (2～31) |
3 фазен дисбаланс | Напрежение, Токов дисбаланс |
DI/DO | Основен модул 2DI2DO; CT свързване 2DI4DO (директно свързване) |
Комуникация | инфрачервени; RS485 MODBUS-RTU и DL/T645 |
История енергия | 12-месечен енергиен рекорд |
4.Прилагане
ADF400L Multi Circuits Energy Meter може да постигне до 12 трифазни или 36 еднофазни измервания с директен достъп или 12 трифазни измервания за взаимен индукторен достъп, хибрид от директен достъп и взаимен достъп до индуктор чрез метод за измерване на комбинация от модули.
5. Заключение
Серията електромери ADF400L са популярни сред общности, училища, предприятия и т.н. поради тяхната висока точност, централизирана инсталация, централизирано управление, висока гъвкавост при инсталиране и липса на смущения.
Библиография
1.Решения за корпоративна микромрежова система 2021.04
