Решения за фотоволтаични системи

Разпределени фотоволтаични решения

Приложение

В днешно време мрежовите компании обикновено изискват системите, свързани с фотоволтаични мрежи, да бъдат необратими, тоест електричеството, генерирано от свързаните с фотоволтаични мрежи системи, се консумира от локални товари, а излишъкът от електроенергия не може да се подава към мрежата. Системата може да регулира генерирането на енергия, за да предотврати генерирането на обратна енергия от системата, свързана с фотоволтаична мрежа.

Структура

1. Решение за PV против обратен поток

2. Решение за съхранение на енергия, свързано с PV DC

3. Решение за фотоволтаично съхранение на енергия, свързано с променлив ток

Избор на продукт

1. Антирефлукс

Приложение	Модел	Сертификат	Продукт
Монофазни	AGF-AE-S	ANSI C12
Монофазни	ACR10R-D10TE	CE
Двуфазен	AGF-AE-D	ANSI C12 UL 1741
Три фази	ACR10R-D10TE4	CE

Функции

Измерете генерирането на енергия и използването на електричество,

Скорост на опресняване на данните: 250ms,

CT с разделено ядро, 300A ток,

Комуникация: RS485 и инвертор, свързан към мрежата, или инвертор за съхранение на енергия

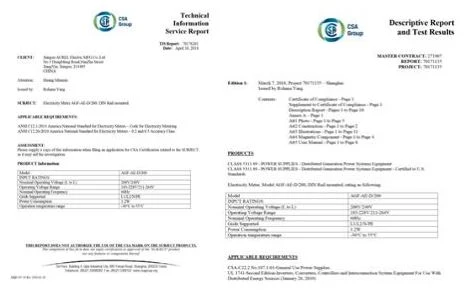

Сертификат

AGF-AE-D：

ACR10R：

2. DJSF1352-RN DC енергиен измервател

DJSF1352/RN

Функции

Точност: 1, изходно напрежение: ± 12V

Комуникация: инфрачервена и RS485 комуникация, Modbus-RTU и 645 протокол

Монтаж на DIN шина

Поддръжка на сензора за хол или вход за шунт

Централизирани PV решения

Приложение

В системата за генериране на слънчева фотоволтаична енергия интелигентната кутия за комбиниране на PV намалява връзката между соларните фотоволтаични клетки и инвертора. Кутията може да следи работното състояние на соларните панели, мълниезащитата и DC прекъсвача. С интерфейс RS485 устройството може да качва измерените и събрани данни и състоянието на оборудването.

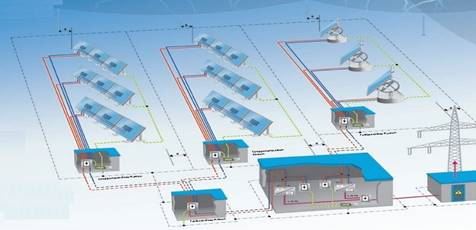

Структура
