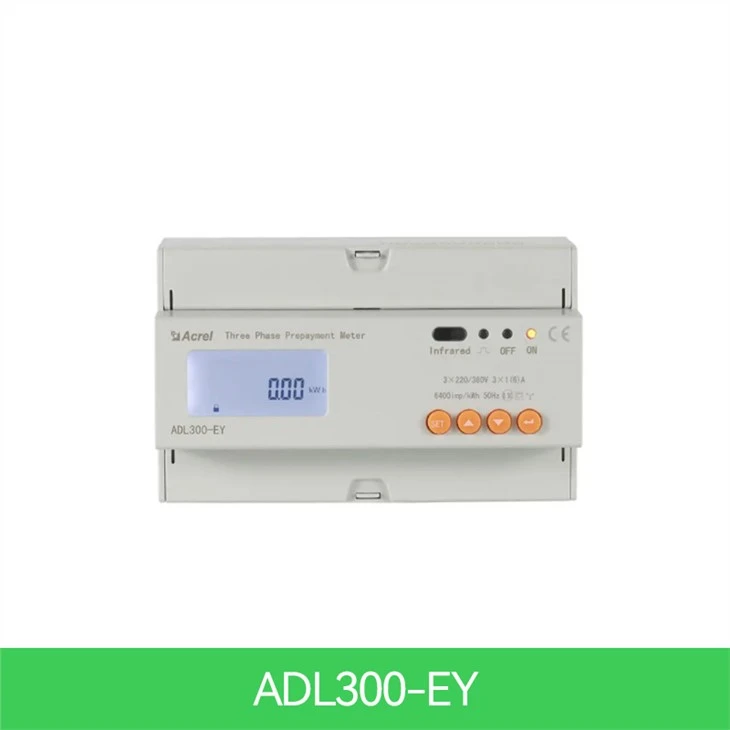

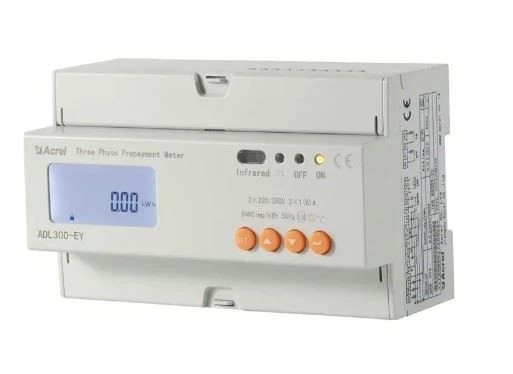

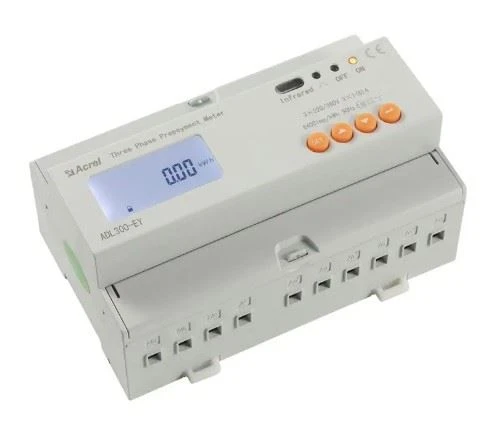

Три фаза Предплатен енергиен метър

● Измерване: 3-фазно kWh (клас 0.5s), kVarh, Активна мощност, Реактивна мощност, Ток, Напрежение и т.н.
● Номинално напрежение: 3x380 ~ 456V AC & 45 ~ 65Hz (Вход за сигнал на напрежение служи и като Захранване на метър)
● Номинален ток: 3x10(80)A AC (Директна връзка); 3x1(6)A ПРОМЕНЛИВ ТОК (Свързан чрез CTs)
● Комуникация: RS485 (MODBUS-RTU); Инфрачервен
● Автоматично управление: Вградено холдингово реле за управление при включване
● Многотарифни&Многотарифни: 4 Тарифни ставки (Спайк, Пик, Долина и Плоска kWh Единична цена)
● Модел: ADL300-EY

Описание

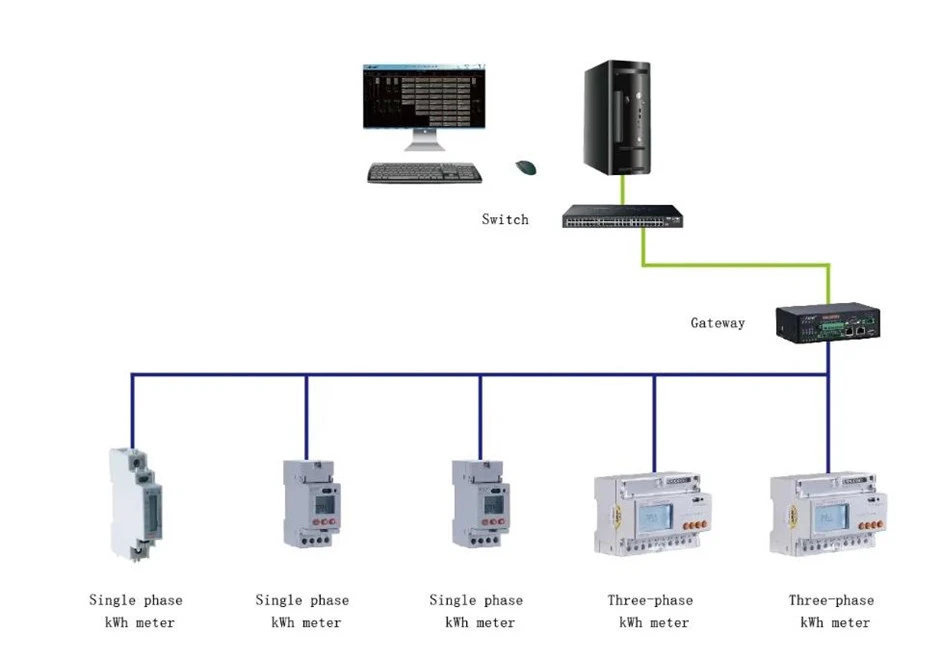

Точно сега Acrel има три предплатени енергийни метра, ADL100-EY единични предплатени метри с интро-контрол, ADL300-EY трифазни предплатени метри с интро-контрол, и ADF400L предплатени енергийни метри, те се използват широко за изчисляване на единичната и трифазната активна енергия съответно на честотата на 50 Hz. Метърът има функции на предплатена, контрол на натоварването и RS485 комуникация и др. Вътре метри имат малък холдинг почивка, за да се реализира течението включено или изключено. С платформата Acrel IoT EMS може да реализира дистанционно управление на мощността. Тези измервателни уреди отговарят на свързаните технически изисквания на електронните електромери в стандартите IEC62053-21, IEC62053-22.

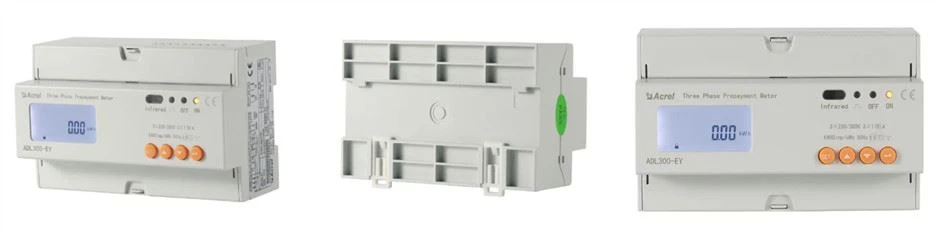

Външен вид

Параметри

Технически параметър		ADL300-EY
Напрежение	Еталонно напрежение	3×220/380V
	Препратка честота	50Hz
	Консумация	<4va(each>
Текущ	Входен ток	1(6)A,10(80)A
	Начален ток	Свържете директно: 0.004 Ib, свържете чрез CT: 0.002In
	Консумация	<4va (maximum="">
Измерване изпълнение	Точност на измерване	0.5s Клас
Точност на часовника		Грешка ≤0.5s/d
Активен импулс	Ширина на импулса	80ms±20ms
Активен импулс	Импулсна константа	6400imp/kWh,400 имп/kWh
Комуникати на	Интерфейс	RS485(A+、B-)
	Режим на свързване	Екранирани усвъртени проводници за двойки
	Протокол	МОДБУС-РТУ

Функция

Име на функция	Описание на функцията		Функция доставям
	ADL300-EY	ADL100-EY
Измерване на kWh	Общо активен kWh (положителен и отрицателен общо)		■
Измерване на електрически Параметри	U、Аз 、P、Q、S、PF、F		■
Предварително платен режим	Чрез RS485 комуникация предплатено презареждане, криптиране на данни		■
Контролирам	Вградено под-холдингово реле с голям капацитет за постигане на управление при включване на натоварването		■
LCD дисплей	8 бита раздел LCD дисплей		■
Общуване	Комуникационен интерфейс: RS485, Комуникация протокол: MODBUS-RTU		■
Многотарифни	4 тарифни ставки, 14-кратен интервал по ден		□F

(■: означава стандартно; □: означава незадължително)

Бележка:Функция за предварително платен режим може да бъде постигната само с предварително платената система, проектирана от Acrel Co, Ltd.

Размери

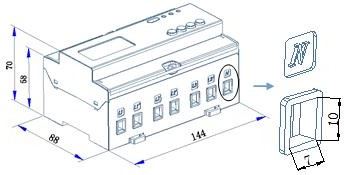

Директно свързване

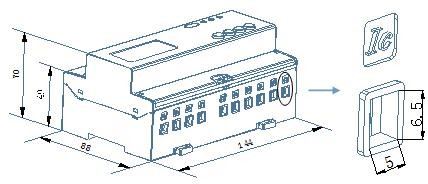

Свързване чрез CT

Забележка: Въртящия момент на директно свързване не трябва да бъде по-голям от 4.0N·m, а въртящия момент на свързване чрез CT не трябва да бъде по-голям от 2.0N·m.
