Описание
Еднофазен електромер ADL100 е предназначен за измерване на еднофазна активна енергия в системи с ниско напрежение, като в същото време може да измерва електрически параметри като напрежение, ток, мощност и т.н. Може да се избере и RS485. Този електромер има предимствата на по-малък обем, висока точност, добра електромагнитна съвместимост, лесна инсталация и т.н. Всички измервателни уреди отговарят на свързаните технически изисквания за електронни електромери в стандартите IEC62053-21,IEC62053-22.

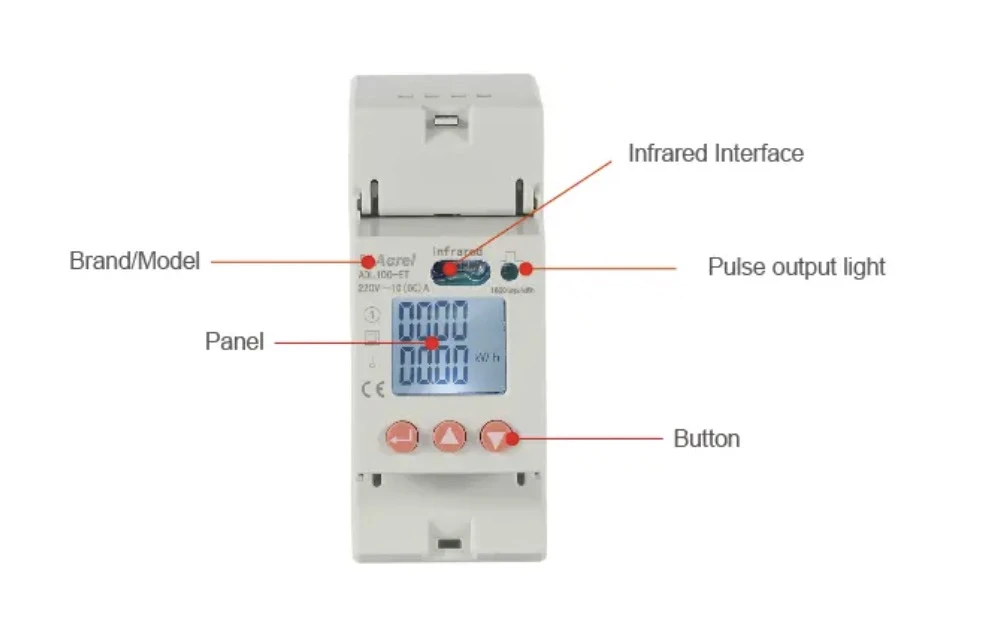

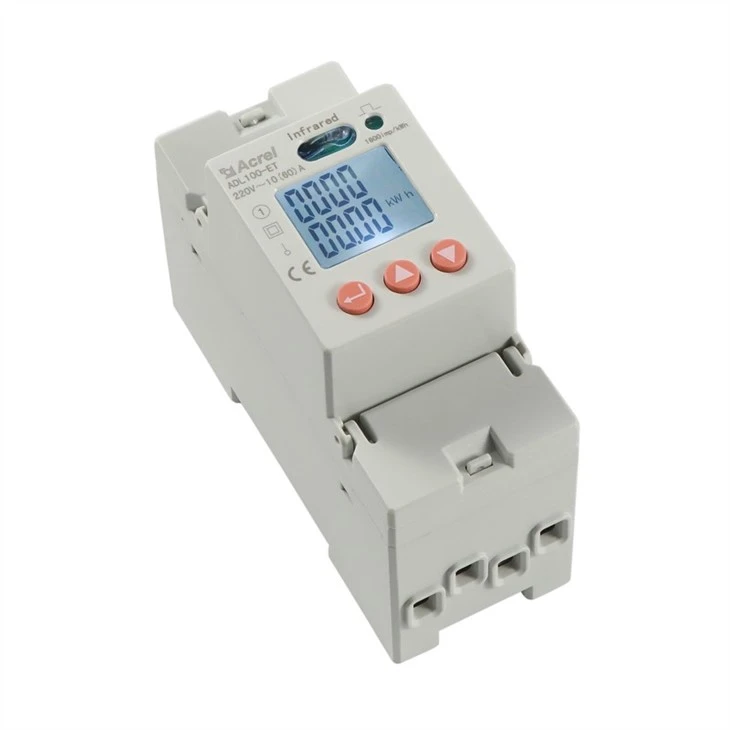

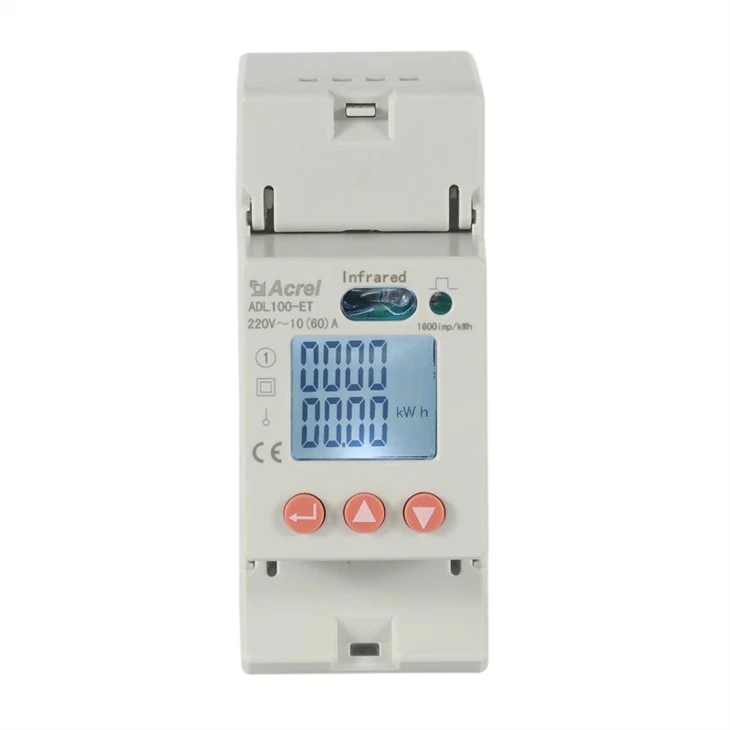

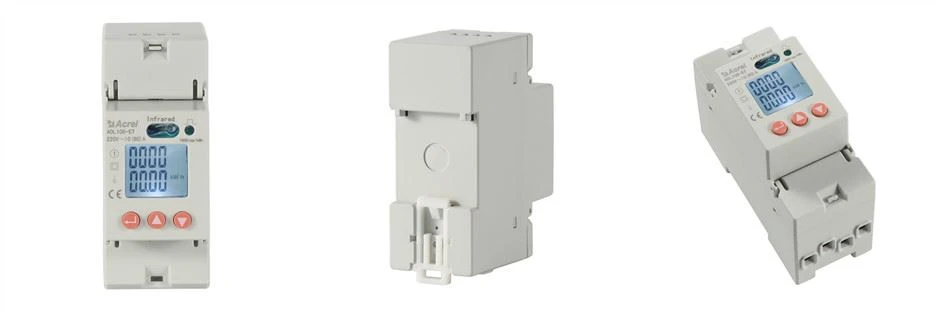

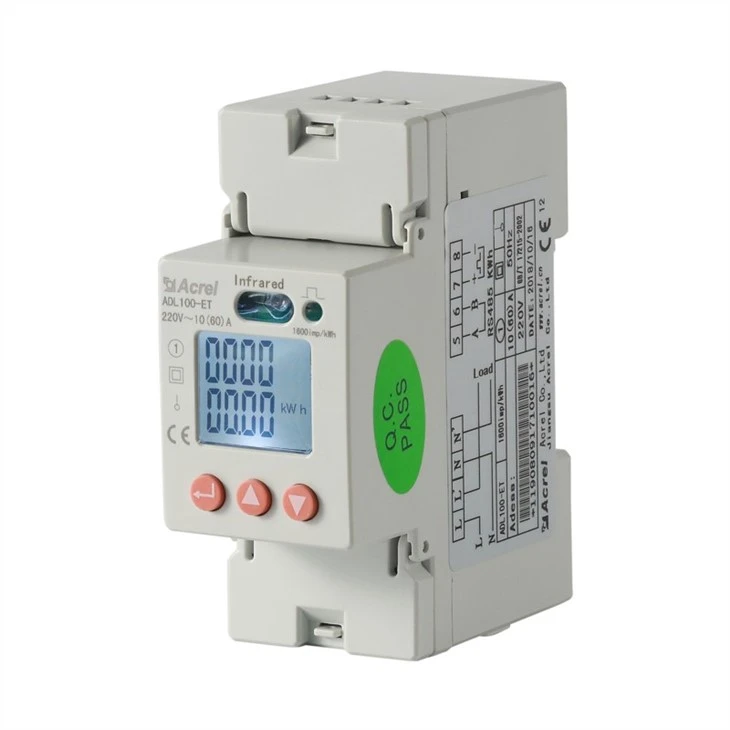

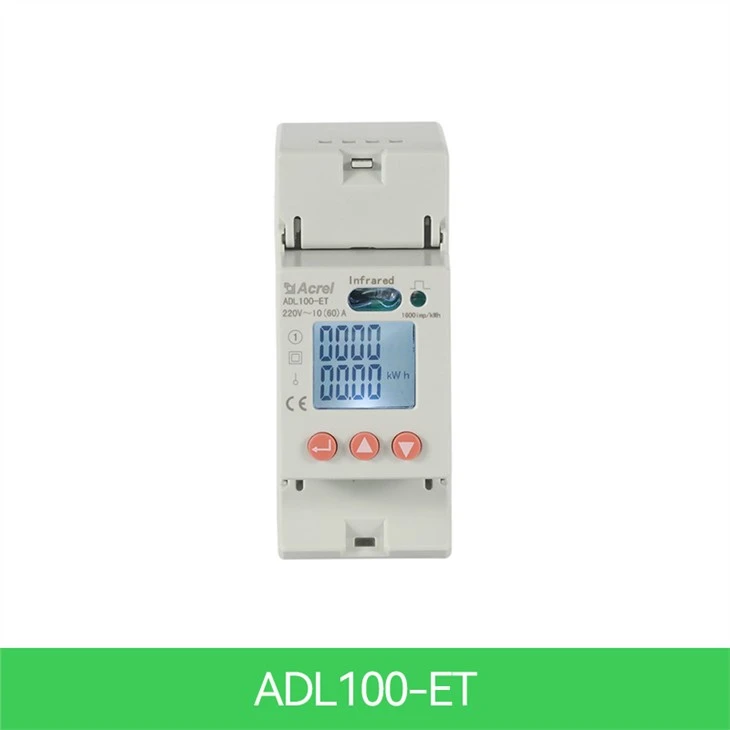

Външен вид
Параметър
|
Входно напрежение |
Референтно напрежение |
AC 220V |
|
Референтна честота |
50Hz |
|
|
Консумирана мощност |
<10VA |
|
|
Входен ток |
Основен ток |
10A |
|
Максимален ток |
60A |
|
|
Пусков ток |
4‰Ib |
|
|
Консумация |
<4VA (Maximum current) |
|
|
Изпълнение на измерването |
Точност на измерване |
1 клас |
|
Диапазон на измерване |
000000.00~99999999kWh |
|
|
Точност на часовника |
Грешка По-малко или равно на 0.5s/d |
|
|
Активен пулс |
Ширина на импулса |
80±20ms |
|
Пулс постоянен |
1600 imp/kWh, LED |
|
|
Комуникация |
Интерфейс |
RS485(A+,B-) |
|
Режим на свързване |
Екраниран проводник с усукана двойка |
|
|
протокол |
MODBUS-RTU |
|

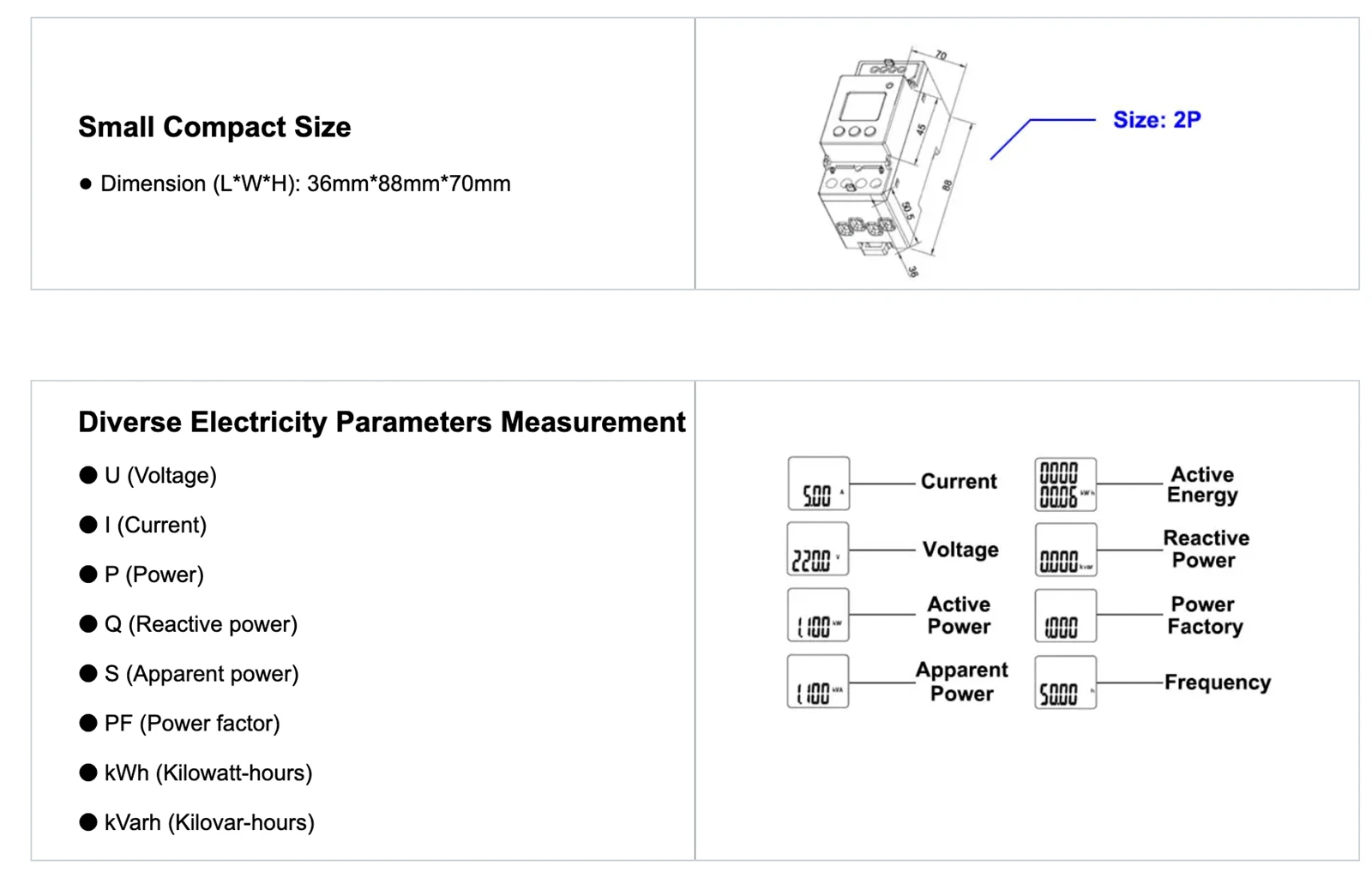

функция
|
функция |
Описание на функцията |
Функция осигуряване |
|
Измерване на kWh |
Монофазен активен kWh (положителен и отрицателен) |
■ |
|
Измерване на електрически параметри |
Напрежение, ток, активна мощност, реактивна мощност, привидна мощност, фактор на мощността и честота |
■ |
|
LCD дисплей |
8-битова секция LCD |
■ |
|
Програмиране на ключове |
3 клавиша за задаване на параметри като код, адрес, скорост на предаване, многотарифен и комуникационен протокол |
■ |
|
Импулсен изход |
Импулсен изход на активна енергия |
■ |
|

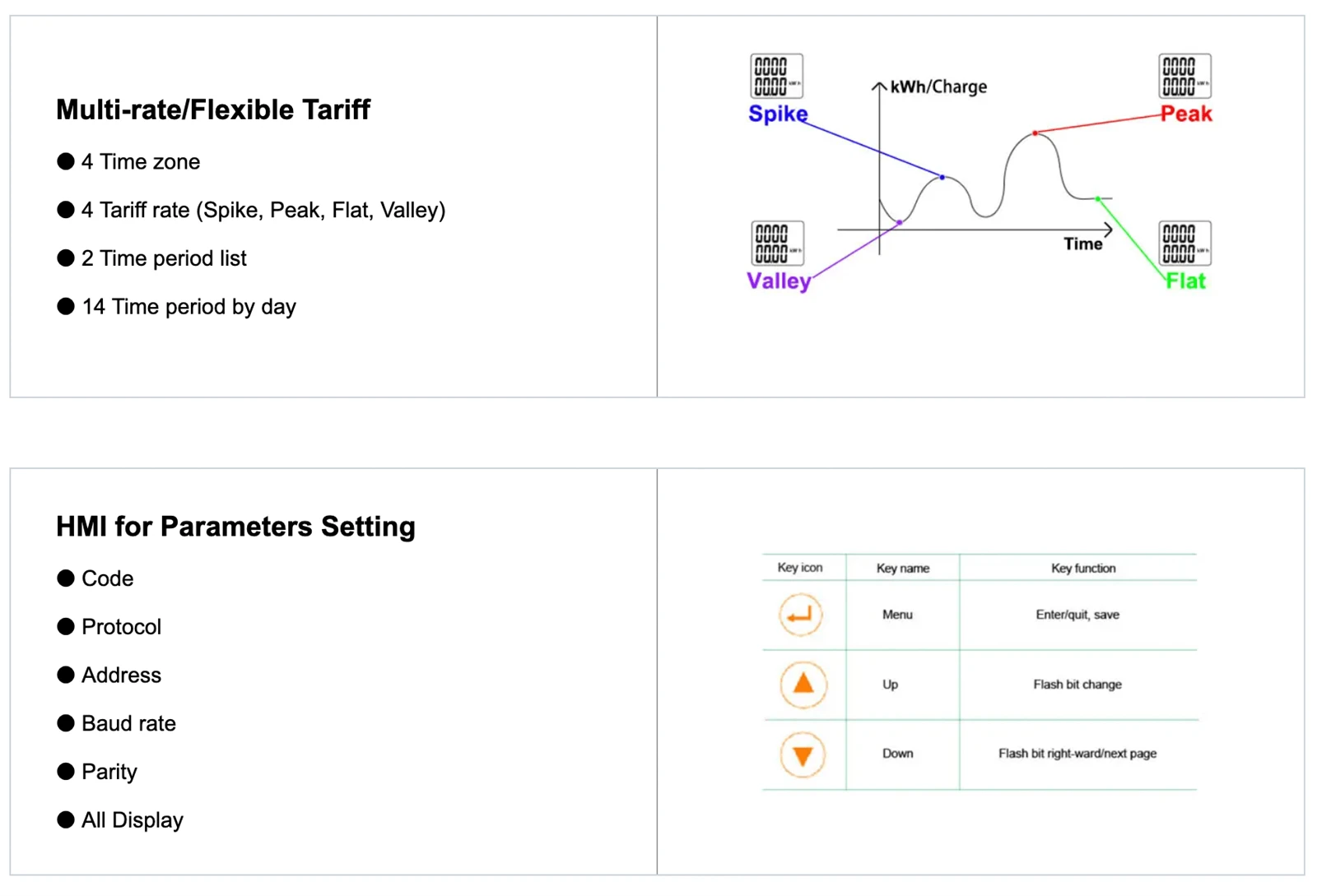

Многотарифен |
Адаптирайте 4 часови зони, 2 списъка с времеви интервали, 14 времеви интервала по ден и 4 тарифни ставки |
□F |
|
Комуникация |
Комуникационен интерфейс: RS485, Комуникационен протокол: MODBUS-RTU |
□C |
|
Инфрачервена комуникация |
■ |

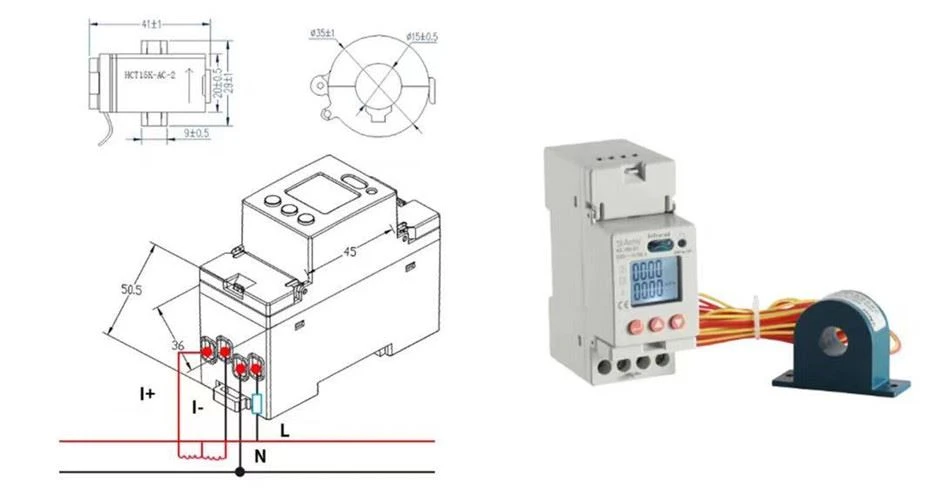

Размери

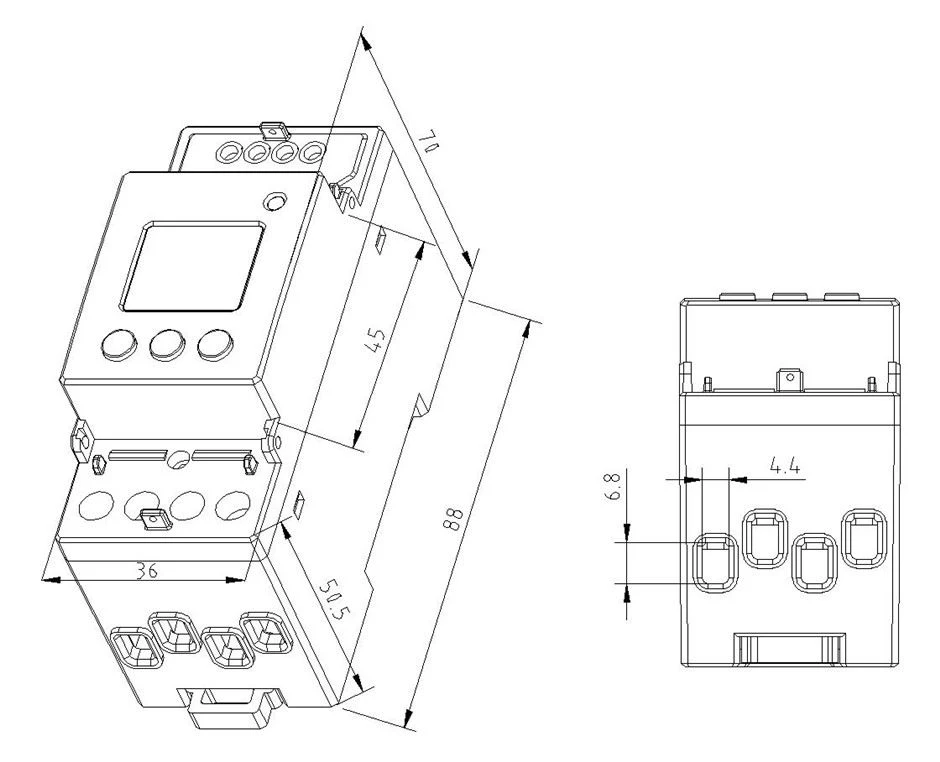

Размери на инструмента
Забележка: Въртящият момент не трябва да е по-голям от 4.0N·m

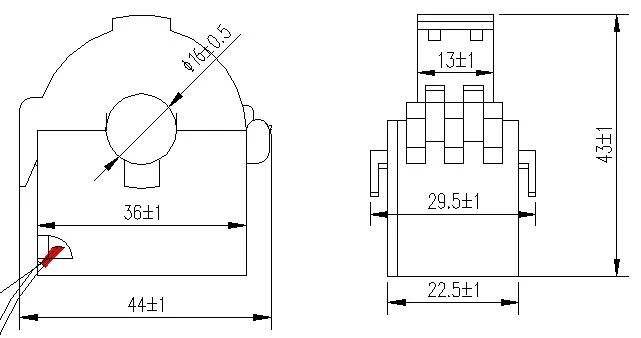

Външни размери на трансформатора
Окабеляване
10(60)A
Еднофазен електромер ADL100 използва метода на директно свързване. Моля, обърнете внимание на посоката на входа и изхода, докато окабелявате и завивате здраво, за да предотвратите ненормална работа на измервателния уред.

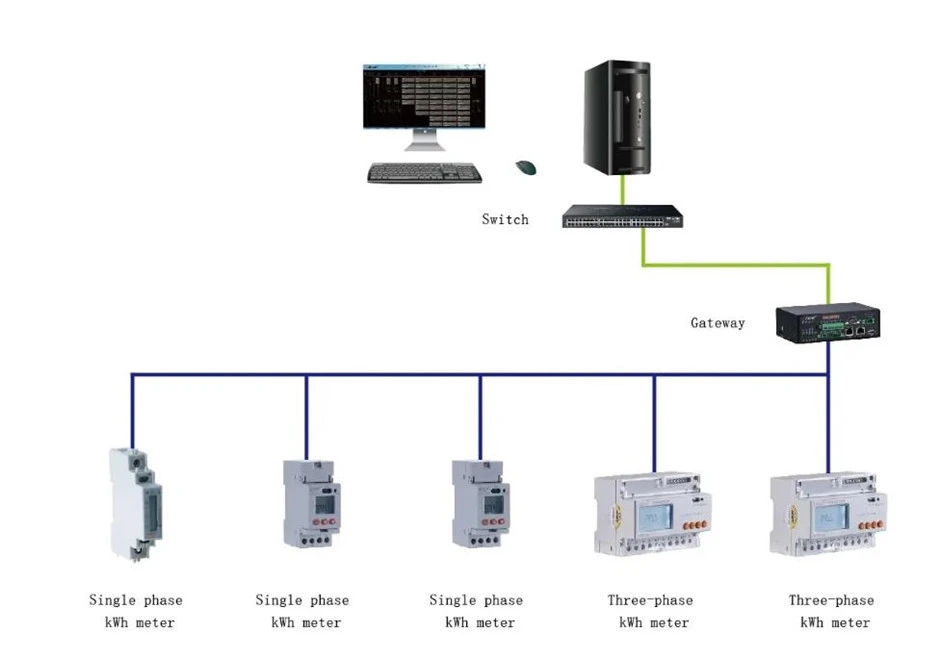

Сценарий за приложение
