Описание

PZ серия интелигентен DC енергиен метър е предназначен за приложения като DC панели, слънчева енергия, телекомуникационни базови станции, и портове за зареждане. Тази серия от инструменти може да измерва напрежение, ток, мощност, напред и обратна мощност в DC системата. Може да се използва за локален дисплей и свързан с оборудване за индустриален контрол, компютри, от система за измерване и контрол.

PZ серия интелигентен DC енергиен метър също има разнообразие от функции за външно извинение, за да може потребителят да избира от: RS485 комуникационен интерфейс, Modbus-RTU протокол, релеен алармен изход, цифров вход/изход. Според различни изисквания, чрез клавишите на арматурното табло можете да зададете съотношението, комуникационните параметри

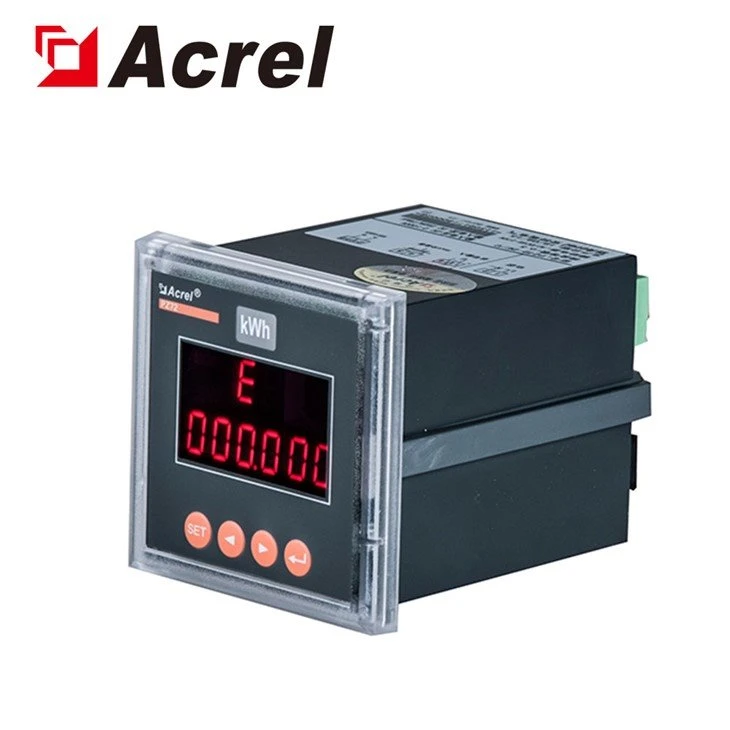

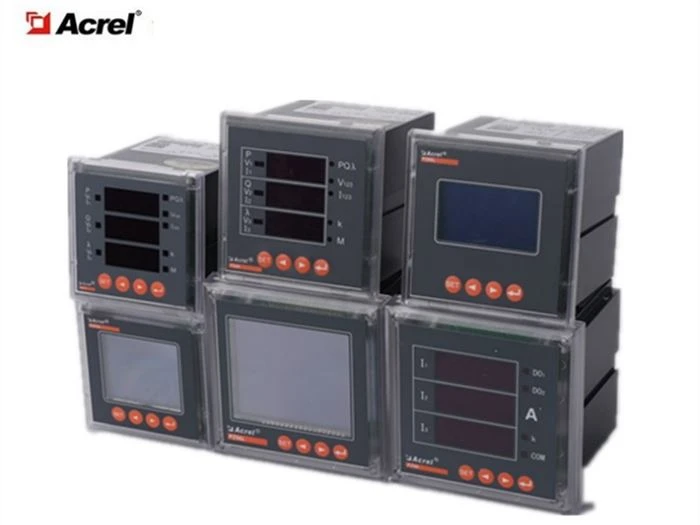

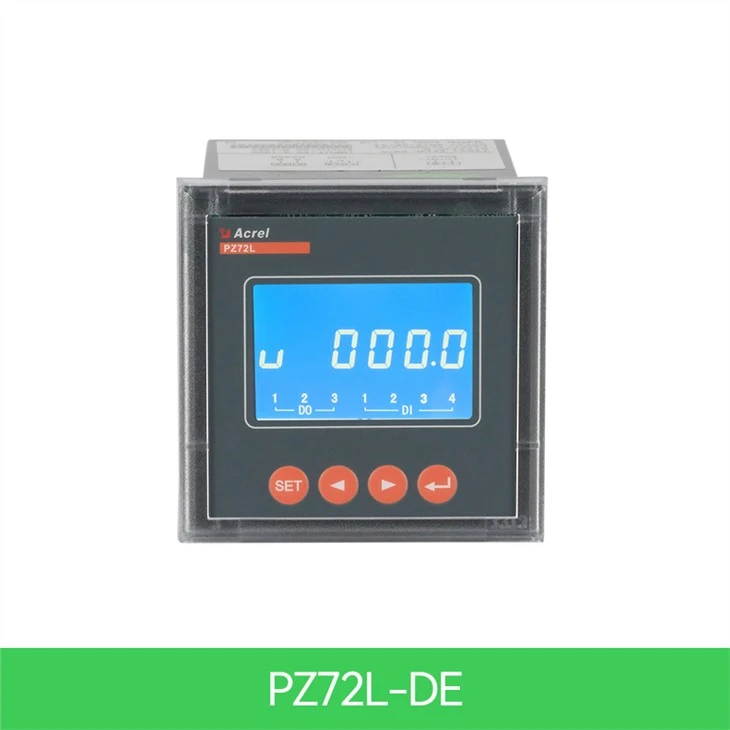

Външен вид

Продуктът отговаря на съответните технически изисквания на стандарта Q/GDW1825-2013 спецификация на електромер за постоянен ток,GB/T29318-2012 Невозило зареждане на електроенергийно измерване за електрически превозни средства, Q/GDW364-2009 Еднофазна спецификация на енергийния метър.

Параметри

Параметри	Стойност
Въвеждане	DC напрежение	Входен диапазон	0 ~ 100V,0 ~ 500V,0 ~ 1000V
		Съпротивление на въвеждане	≥6kΩ/V
	Ток на постоянен ток	Входен диапазон	0 ~ 2500A(Сензор за шънт или зала)
		Шунт	Изход 75mV
		Зала	Изход 0 ~ 20mA, 0 ~ 5V
		Консумация	≤1mW
	Претоварване	.2 оценка на сгъване(непрекъснат);10кратна оценка за 1 секунда
Клас на точност	0.5 клас
Импулси	Напрежение и ток :750V, 300A, По подразбиране Импулсна константа:100imp/kWh
	Напрежение и ток :1000V, 300A, По подразбиране Импулсна константа:100imp/kWh
	Напрежение и ток :1000V, 200A, Импулсна константа по подразбиране:100imp/kWh

Функция	Измерване на електрическите параметри	U, Аз, P
	Измерване на kWh	Активен kWh (положителен и отрицателен) Активен kWh (положителен и отрицателен)
	Мулти тарифа	Два комплекта разписания, една година може да бъде разделена на 4 часови зони, всеки набор от разписания може да бъде настроен на 12 дневни времеви слотове,4 ставки (F1, F2, F3, F4 са върхове и плоски долини), минималният интервал от времевия период е 15 минути, а времевият период може да бъде определен в нулевата точка. (Само за LCD течни кристаломери)
	Исторически данни Запис	Тя може да брои историческата електрическа енергия през последните 12 месеца (електрическа енергия при различни темпове). (Само LCD метърът има)
	Превключване на функцията за вход и изход	PZ72 има два изхода на превключвателя и два входа на превключвателя. PZ96 има два изхода на превключвателя и четири входа на превключвателя. Изходът на превключвателя е релеен изход, който може да реализира "дистанционно управление" и алармен изход. Входът на превключвателя може не само да събира и показва информация за състоянието на локалния превключвател, но и функцията за дистанционно предаване може да бъде реализирана чрез RS485 на инструмента, т.е. функцията "отдалечен сигнал".
	Дисплей	LCD или LED
	Общуване	Комуникационен интерфейс: RS485, Комуникационен протокол:MODBUS-RTU или DL/T645-2007 протокол Степен на бод 1200, 2400, 4800, 9600, 19200, 38400 по избор, инфрачервената е фиксирана на 1200bps.
Комутатор	ДИ	Сух контактен вход, вградено захранване на инструмента, фотоелектрична изолация
Комутатор	ПРАВЯ	2 релейни изхода, нормално отворени контакти, капацитет 2А/30VDC или 2A/250VAC
Захранване	Обхват на напрежението	85 ~ 265VAC、50 / 60Hz;20 ~ 60VDC;100 ~ 350VDC
Захранване	Консумация	≤2W
Устойчивост на изолация	≥100MΩ
Честота на мощността издържа на напрежение	3kV/1мин(RMS)
Околна среда	Температура	Работа:-25°C~+65°C;съхранение:-40°C~+80°C
	Влажност	≤93%RH Без конденз
	Височина	≤ 2500м

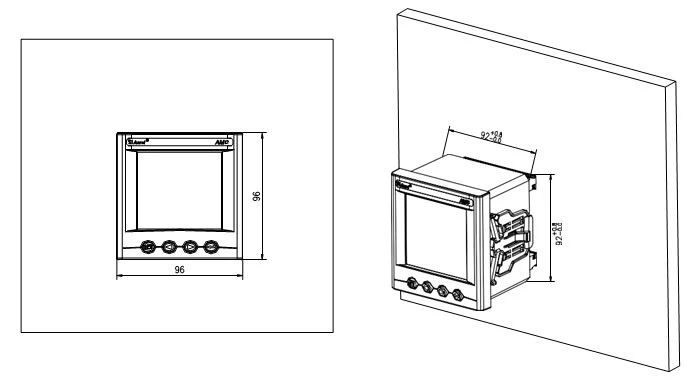

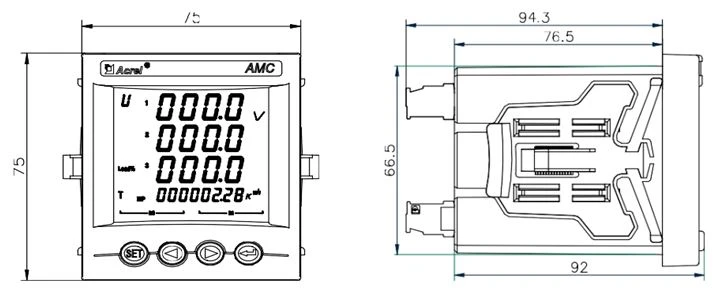

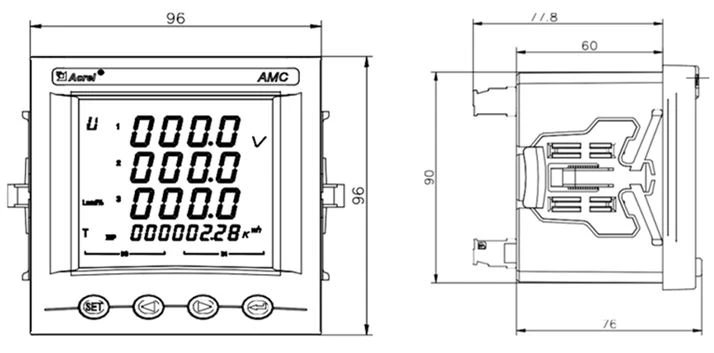

Размери

Очертание	размер на лицевата повърхност		размер на корпуса			изрязан размер
Очертание	широчина	височина	широчина	височина	дълбочина	широчина	височина
72 квадратни	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 квадратен	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
