Информация

Характеристика

1) Комуникация:RS485/Modbus-RTU

2) Мулти-верига:A плюс B независим 2 верига DC24V изход

3) Оценени U и I:U:AC 220V/380V I:5A

функция

·A плюс B независими 2 вериги трифазна главна линия напрежение, ток, активна мощност, реактивна мощност, привидна мощност, фактор на мощността, активна енергия, реактивна енергия, напрежение нула-земя, ток на утечка, ток на нулева последователност, общ хармонично съдържание (THD), 2-63 хармоници, околна температура и влажност.

·8 входа за статус на превключване,

·4 изхода за състояние на превключване, 2 мониторинга на течове

·3 RS485 комуникации

Инсталация

DIN 35мм

Размери (Д*Ш*В):

180*90*45

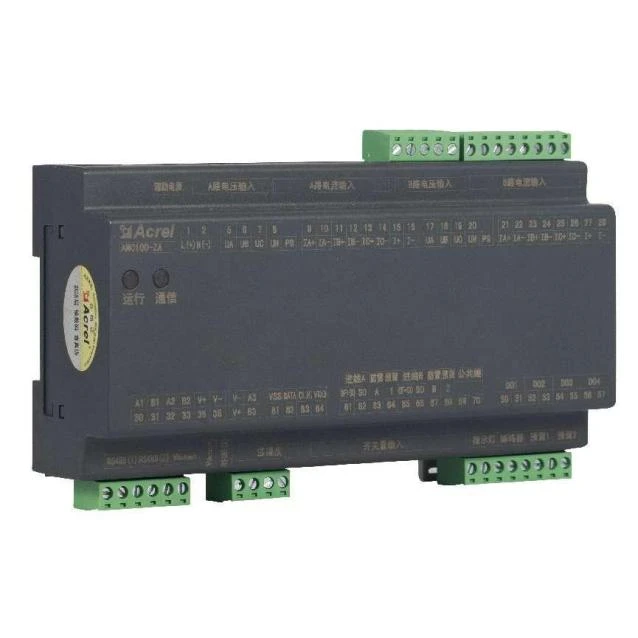

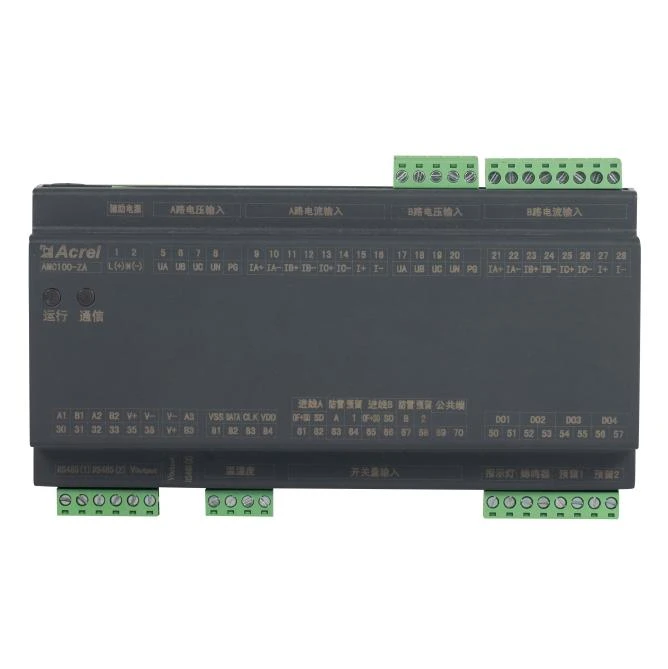

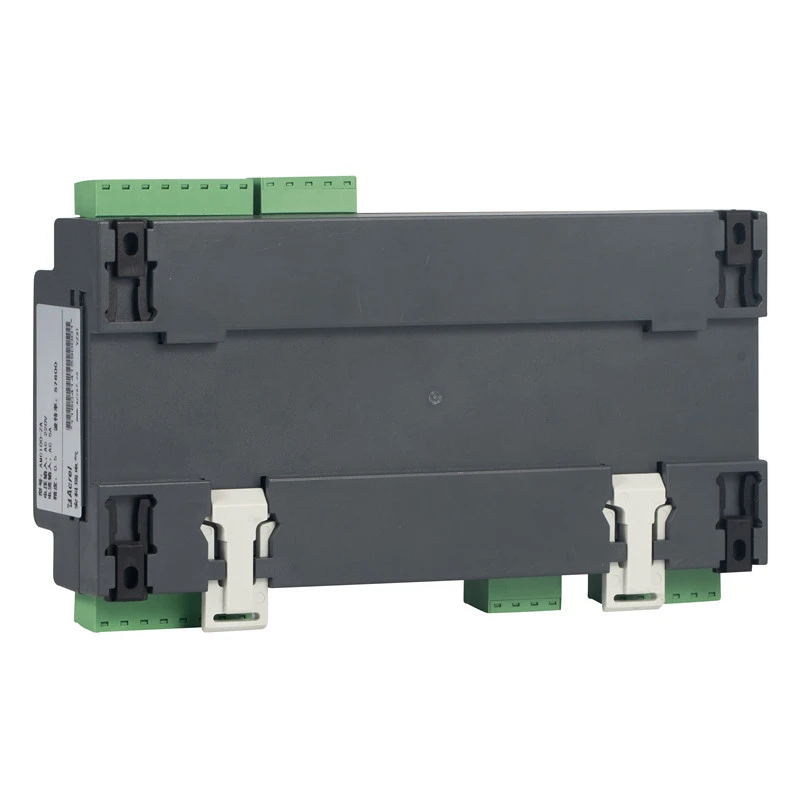

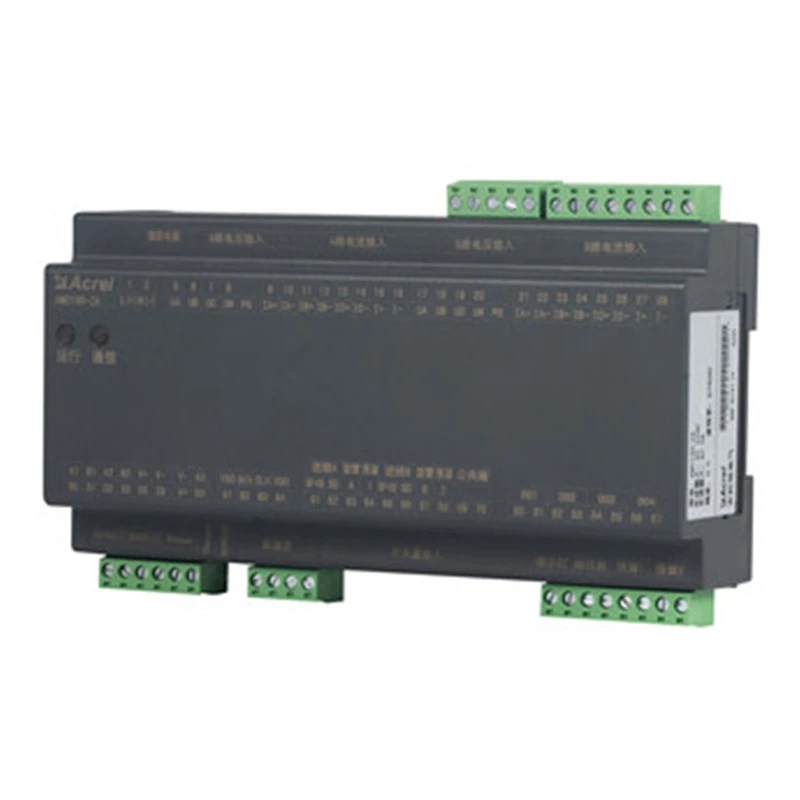

Външен вид

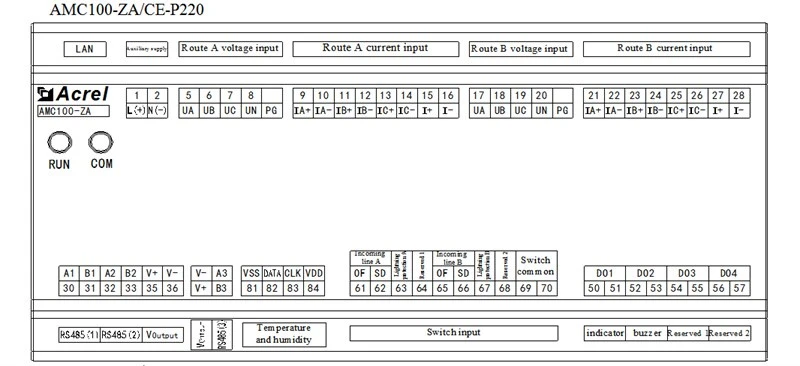

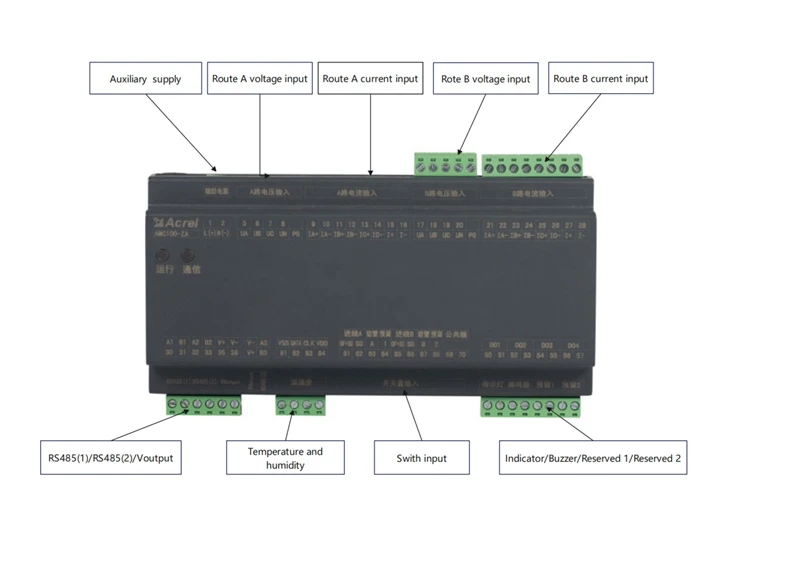

Електрически инсталации

Параметър

Разпределителна система		АС
Напрежение на шината	Номинално напрежение	220V
	Обхват на измерване	±20 процента
	Претоварване	Моментно напрежение 2 пъти/сек
Текуща входяща верига	Оценен	Вторичен 5А
	Обхват	0-6A
	Претоварване	Непрекъснато 1,2 пъти, мигновено 10 пъти/сек
точност	Входяща линия	Ниво на напрежение/ток {{0}}.2, ниво на активна мощност/енергия 0,5, ниво на реактивна мощност/енергия 1
	температура	±1 градус
	Влажност	±5 процента
Честота		AC45-65Hz
Спомагателно захранване		AMC100-ZA: сигнал за поемане на мощност (По-малко или равно на 15 W) AMC100-ZA-P220: 220V независимо захранване AMC100-ZA-P24: DC 12-24 V независимо захранване
Изолационно съпротивление		Изолационното съпротивление между всички клеми и проводящите части на корпуса е не по-малко от 100MΩ
Превключване на изхода		4 канала 3A 250VAC/3A 30VDC
Превключване на входа		8 сухи възли
Комуникация		1 изолиран RS485/Modbus-RTU към фоновата система 1 RS485/Modbus-RTU към сензорен екран 1 RS485/Modbus-RTU връзка модул надолу по веригата Допълнителна 1-канална Ethernet комуникационна функция
Инсталация		Монтаж на DIN35mm шина или долна плоча

Цитат

Форма	Тип	функция	FOB Шанг Хай (ЩАТСКИ ДОЛАР)
	AMC100-ZA	Мониторинг на пълните параметри на мощността на A плюс B двойна трифазна AC входяща верига, 8 входа за състояние на превключване, 4 изхода за състояние на превключване, 2 мониторинга на течове, 1 детекция на температура и влажност, 3 RS485 комуникации	148
	АМС-ФА30	Наблюдавайте пълните параметри на мощността на общо 30 клона на A плюс B двойни AC контакти и 1 RS485 комуникация	133
	АМС-ФА48	Наблюдавайте пълните параметри на мощността на общо 48 клона на A плюс B двойни AC контакти и 1 RS485 комуникация	177
	АМС-ФАК30	Наблюдавайте пълните параметри на мощността и състоянието на превключвателя на общо 30 клона на A плюс B двойни AC контакти и 1 RS485 комуникация	177
	АМС-ФАК48	Наблюдавайте пълните параметри на мощността и състоянието на превключвателя на общо 48 клона на A плюс B двойни AC контакти и 1 RS485 комуникация	237
	AMC100-ZD	Наблюдава напрежението, тока, мощността и електрическата енергия на 2 независими входящи линии A плюс B, 8 превключващи входа, 4 превключващи изхода, 1 детекция за температура и влажност и 3 RS485 комуникации	148
	AMC100-FD30	Наблюдавайте пълните параметри на мощността на A плюс B двойни DC изходящи линии в общо 30 клона и 1 RS485 комуникация	133
	АМС-ФД48	Наблюдавайте пълните параметри на мощността на A плюс B двойни DC изходящи линии в общо 48 клона и 1 RS485 комуникация	177
	AMC100-FDK30	Наблюдавайте пълните параметри на мощността и състоянието на превключване (активно) на A плюс B двоен DC изход 30 клона и 1 RS485 комуникация	177
	AMC100-FDK48	Наблюдавайте пълните параметри на мощността и състоянието на превключване (активно) на A плюс B двоен DC изход 48 разклонения и 1 RS485 комуникация	237
