Описание

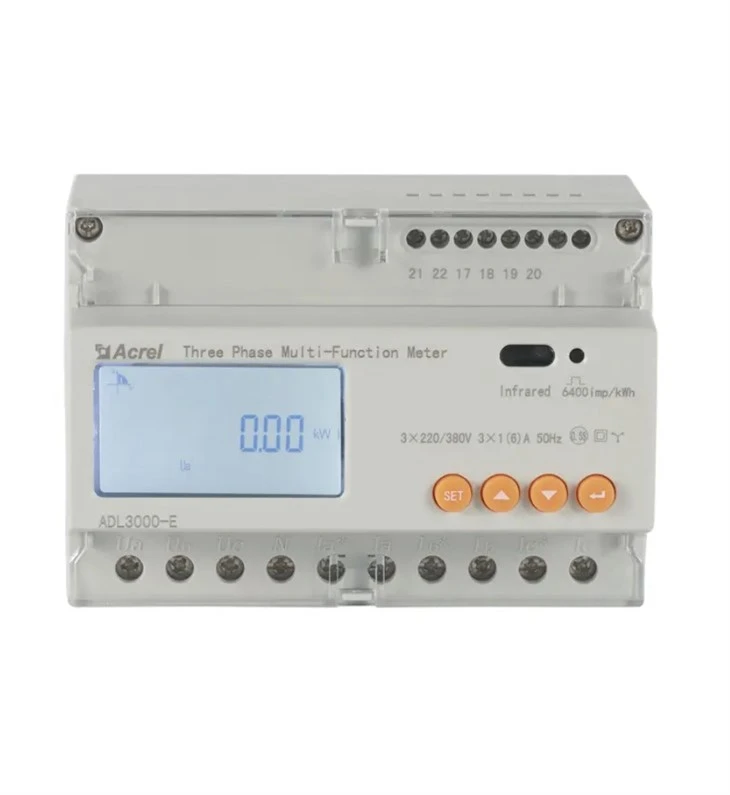

Трифазен слънчев измервателен уред DTSD1352 AC
ADL3000-E е интелигентен измервателен уред, предназначен за електрозахранващи системи, промишлени и миннипредприятия и комунални услуги за изчисляване на потреблението на електроенергия и управление на търсенето на електроенергия. Отличава се с висока точност, малък размер и лесен монтаж. Той интегрира измерването на всички електрически параметри с цялостно измерване и управление на електроенергия, предоставя различни данни за предходните 12 месеца, проверява съдържанието на 31-ви хармоници и общото съдържание на хармоници, осъществява дистанционна комуникация и дистанционно управление с превключващ вход и релеен изход и разполага с алармен изход. Снабден е с комуникационен порт RS485 и е адаптиран към MODBUS-RTU. ADL3000-E може да се използва във всички видове системи за управление, SCADA системи и системи за управление на енергията. Всички измервателни уреди отговарят на съответните технически изисквания за електромери в стандартите IEC62053-21 и IEC62053-22.
LCD
Ефективно и прецизно оборудване за обработка и тестване.
различни опционални функции
2 канала RS485, 1 цифров вход/ 1 цифров изход и др
слънчева енергия Нулев износ
Соларен инверторен електромер против обратен поток
Нашите решения
|
|
|
Параметър
| Номер на модела | DTSD1352 | |
| Трифазен соларен измервателен уред с DIN шина | ||
| Напрежение |
Референтно напрежение |
3×100V, 3×380V,3×57.7/100V, 3×220/380V |
|
Консумация |
<10VA(Single phase) |
|
|
Импеданс |
>2MΩ |
|
|
Клас на точност |
Грешка±0.2% |
|
|
Текущ |
Входен ток |
3×1(6)A (втора връзка с 3-фазова товарна линия чрез допълнително избрани КТ) 3×10(80)A (директна връзка с 3-фазова товарна линия чрез CTs вграден ADL3000-E) |
|
Консумация |
<1VA(Single phase rated current) |
|
|
Клас на точност |
Грешка±0.2% |
|
|
Разделителна способност на измерване |
Напрежение: {{0}}.01 V, Ток: 0.01 A, Мощност: 0,01 kW, Енергия: 0,01 kWh | |
|
мощност |
Активна, реактивна, привидна мощност, грешка±0.5℅ |
|
|
Честота |
{{0}}Hz, грешка±0,2% |
|
|
температура |
-40 градус -99 градус |
|
|
енергия |
Активна енергия (клас на точност: 0.5, 1), реактивна енергия (клас на точност 2) |
|
|
Часовник |
По-малко или равно на 0.5s/d |
|
|
Енергиен импулсен изход |
1 активен оптронен изход, 1 реактивен оптронен изход |
|
|
Превключващ изход |
1 Превключващ изход |
|
|
Превключване на входа |
1 вход за оптрон |
|
|
Ширина на импулса |
80±20ms |
|
|
Пулс постоянен |
6400imp/kWh, 400imp/kWh (съответства на основния ток) |
|
|
Интерфейс и комуникация |
RS485: Modbus RTU |
|
|
Обхват на адрес за комуникация |
Modbus RTU:1~ 247; |
|
|
Скорост на предаване |
1200bps~19200bps |
|
|
Относителна температура |
-25 градус ~+55 градус |
|
|
Относителна влажност |
По-малко или равно на 95 ℅ (без кондензация) |
|

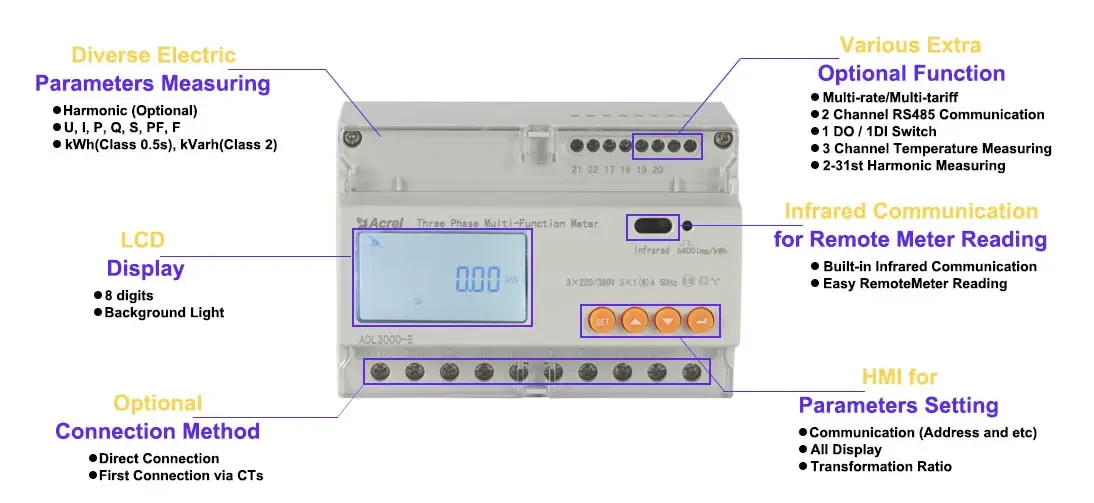

Защо да изберете DTSD1352

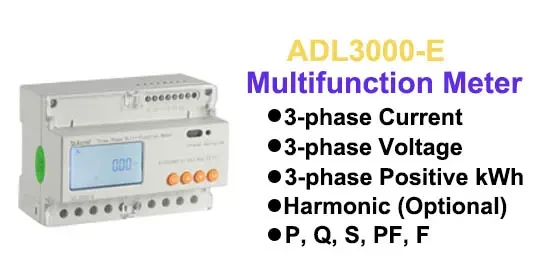

Измерване на всички електрически параметри
●3-наблюдение на фазовата електрическа енергия
● U, I, P, Q, S, PF, F, kWh, kVarh, хармоничен
● Два метода на свързване, чрез CT или директно свързване
● Макс. 80A ток директно свързване или 5A CT вход

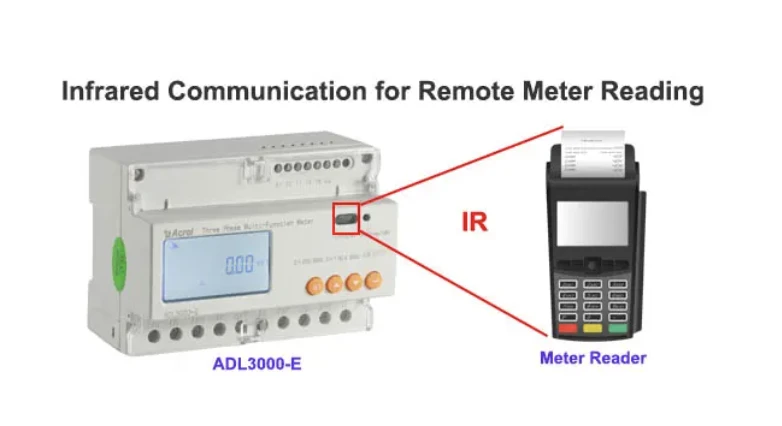

● Инфрачервена комуникация за дистанционно отчитане на брояча
● Вградена инфрачервена комуникация, Допълнителни методи за свързване
Функции

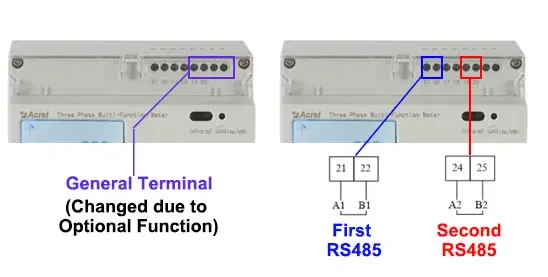

2 канална RS485 комуникация
● Протокол: MODBUS-RTU
● 1 канал RS485 или 2 канала RS485 и двата по избор

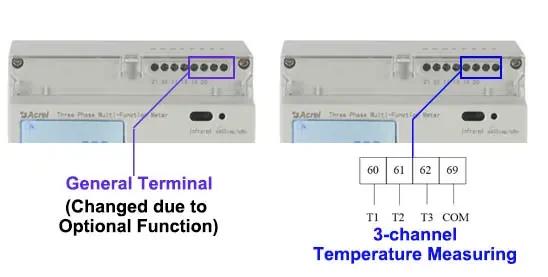

3-канал за измерване на температурата
● Термистор: NTC температурен сензор
● Обхват на измерване: -40 градуса ~+125 градуса

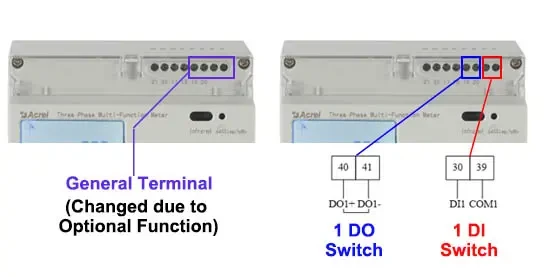

Превключвател DO/DI
● 1 канал DO
● 1 канал DI

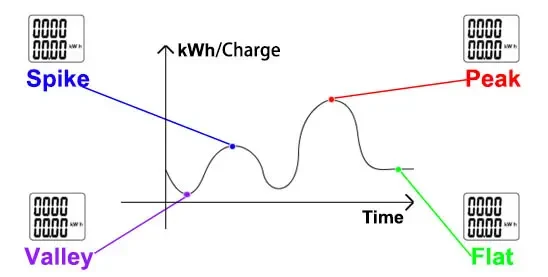

Многотарифна/Гъвкава тарифа
● 4 Часова зона
● 4 тарифни ставки (Spike, Peak, Flat, Valley)
● 2 Списък с времеви периоди
● 14 Период по ден
● Замразени данни (последните 48 месеца или последните 90 дни)
● Максимално търсене и време на възникване

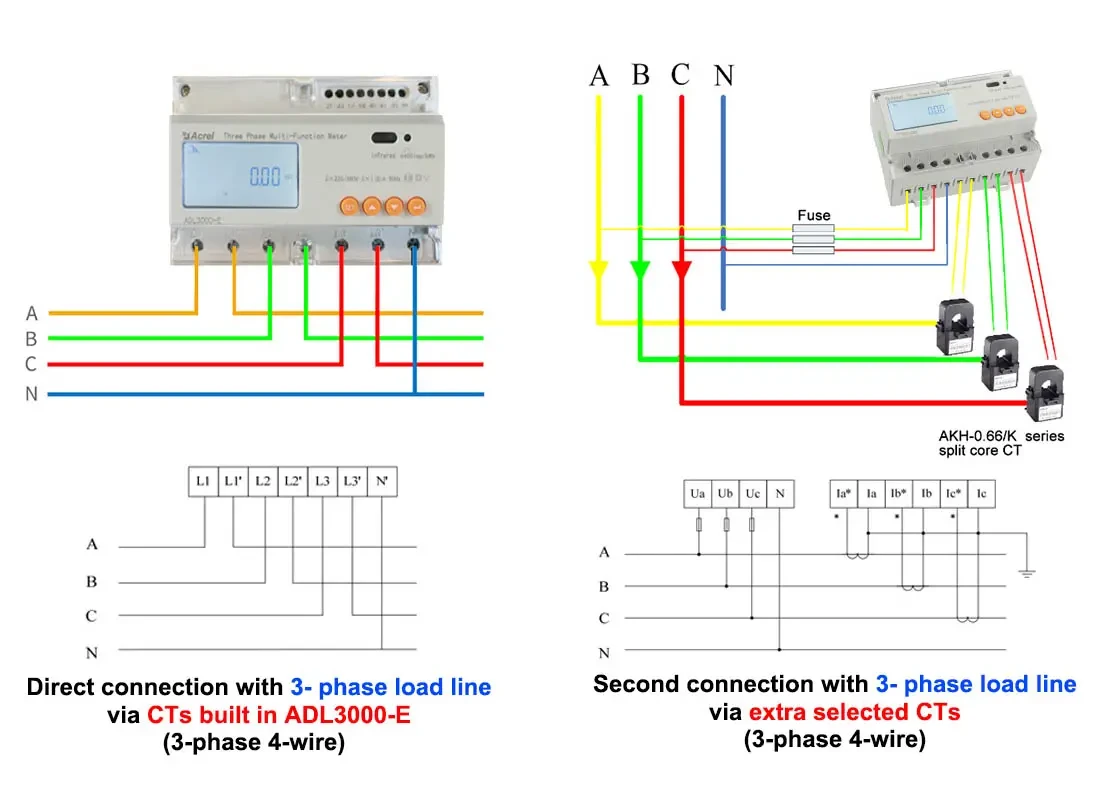

Инструмент за окабеляване
