Aрезюме
През последните години, с бързото развитие на центровете за данни, проблемът с потреблението на енергия на центровете за данни става все по-важен. Енергийният мениджмънт и проектирането на електроснабдяването и разпределението на центровете за данни станаха горещи въпроси. Разумните и надеждни решения за електроразпределителна система за центрове за данни са разумен начин за подобряване на енергийната ефективност на центъра за данни и намаляване на консумацията на енергия на оборудването. В комбинация със съответните технически спецификации са анализирани предимствата и недостатъците на старите и новите схеми за електроразпределение на център за данни и е дадена справка за проектирането на новата модулна компютърна зала.
Ключови думи: център за данни; клемно електроразпределение; колонен шкаф
1. Bфон
С развитието на науката и технологиите броят, мащабът и плътността на мощността на центровете за данни продължават да се увеличават, а нивото на изграждане продължава да се подобрява. Електроразпределителната система е най-важната част от центъра за данни. Прекъсвания на електрозахранването или нискокачествено електрозахранване могат да причинят прекъсване на сървъра. причиняват загуби. Как да се оптимизира дизайна, за да се подобри безопасността и надеждността на захранването на центъра за данни, за да се осигури непрекъсната и стабилна работа на електронната информационна система, се превърна във важен въпрос за дизайнерите на центрове за данни. В сравнение с традиционната схема за захранване и разпределение, дали има безопасна, икономична и по-стабилна схема за захранване е проблем, който интересува дизайнерите.
2. Схема за разпределение на мощността в края на стаята с данни
Резюме на Проекта
Общата строителна площ на центъра за данни е 1906,24 квадратни метра, от които общата строителна площ на центъра за данни е 210,6 квадратни метра, включително стаята за данни 1F и комуникационната зала 1F. Функционалната зона включва главно машинно отделение (компютърна зала, комуникационна зала), зона за управление (офис, зала за интернет оборудване и др.) и спомагателни помещения.

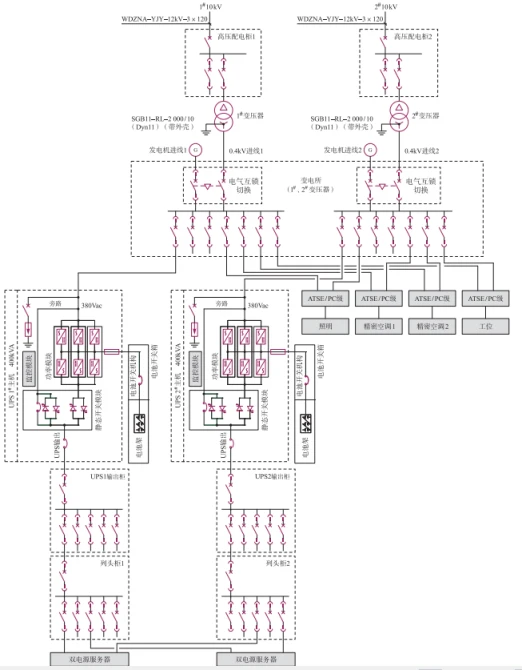

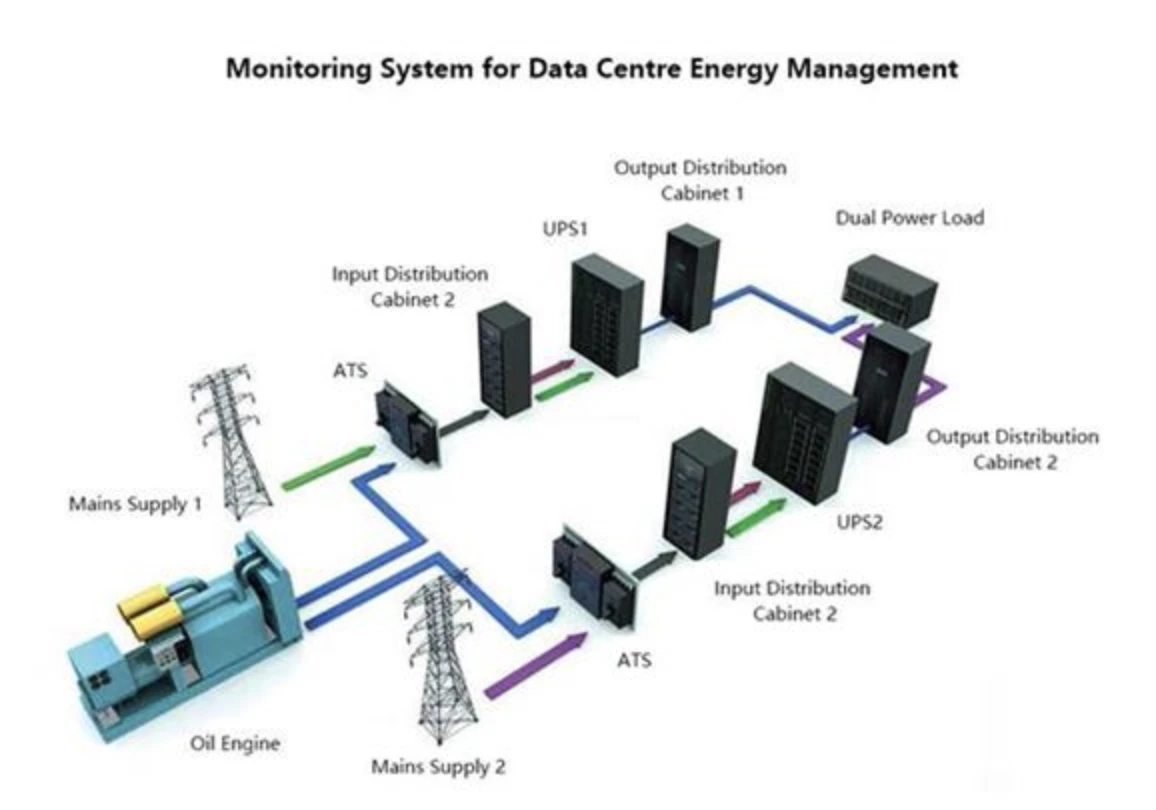

Традиционна схема за разпределение на мощността първа
Захранването с високо напрежение 10kV се изтегля от две различни мрежи на подстанцията, а високото и ниското напрежение не са свързани. Третото захранване се черпи от дизеловия генератор на силовия център. Основното резервно захранване и генераторното захранване се превключват на изхода на трансформатора, за да осигурят консумацията на енергия на центъра за данни. Оборудването използва електричество надеждно. Като се има предвид, че капацитетът на един генератор е много по-малък от 2500kW, а броят на генераторите не е достигнал повече от 10, е избран генератор за ниско напрежение 0,4kV. Неутралната точка на 0,4 kV генераторен комплект трябва да бъде директно заземен, а проводниците, свързани между звездните точки на генератора, трябва да бъдат изолирани. Общо 2 комплекта от 400 kVA UPS системи са инсталирани в центъра за данни, за да образуват 2N система, устойчива на грешки. Шкафовете с две вериги и два изхода могат да доставят захранване за електронно информационно оборудване и гнезда за работни станции в центъра за данни. Батерията на UPS системата може да осигури непрекъснато захранване за 15 минути за всички товари от степен ①. Единичното натоварване на сървъра на центъра за данни се счита за 3kW, а максималното натоварване не надвишава 4kW. За да се избегне отказът на UPS на центъра за данни по време на процеса на превключване на захранването, който да повлияе на нормалната работа на важния товар, превключвателят ATS на главните и дизеловите генератори трябва да бъде превключвател на четири нива с припокриване на ниво компютър и неутрална линия превключване.

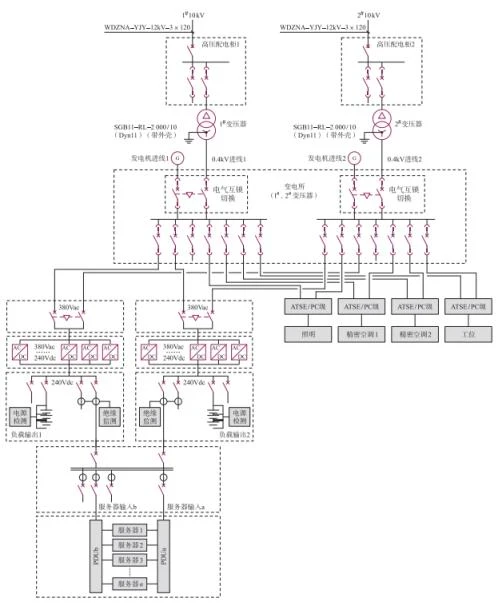

Нова електрозахранваща и разпределителна схема 2
С технологичните иновации и застъпничеството на концепцията за пестене на зелена енергия, международната организация TGG предложи PUE, мярка за енергийната ефективност на центровете за данни. PUE е съотношението на цялата енергия, консумирана от центъра за данни, към енергията, използвана от ИТ натоварванията, и е обратно на DCIE. PUE=консумация на енергия на цялото оборудване в центъра за данни / консумация на енергия на ИТ оборудване, PUE е съотношение, референтната стойност е 2, колкото по-близо до 1, толкова по-добро е нивото на енергийна ефективност, толкова по-висока е зелената степен на център за данни.
Чрез голямо количество анализ на данни се стига до заключението, че системата за захранване и разпределение на постоянен ток с високо напрежение (HVDC), интегрираната система за захранване и разпределение на AC-DC и UPS плюс HVDC имат по-висока работна ефективност, което може подобряване на енергоспестяващия индекс на центъра за данни.
3. Сравнение на нови и стари системи за захранване и разпределение
Изходът на UPS захранващата система е честота на захранване и загубата на филтър е голяма, а HVDC е високочестотно филтриране и заема по-малка площ. Батерията на UPS е на входа. Ако самият UPS се повреди, товарът пак ще загуби захранване; докато батерията на HVDC е в изходния край. Дори ако самият HVDC се повреди, батерията все още може да захранва товара, за да осигури непрекъснато захранване. UPS захранващата система има повече междинни връзки от HVDC захранващата система. HVDC батерията е директно свързана към шината, елиминирайки необходимостта от инверторна връзка и всяка многостепенна междинна връзка ще намали ефективността на преобразуване, което ще доведе до повишена консумация на енергия.
4. Aкрелрешения за HVDC решения
Устройството за наблюдение на разпределението на постоянен ток от серията AMC16Z на Acrel е измервателно устройство, специално проектирано за управление на захранването на сървъри в центрове за данни. Устройството е с компактен дизайн и може да следи всички електрически параметри, входни и изходни превключватели и статус на мълниеотвода на A плюс B две входящи линии и 192 изходящи линии в реално време. Праговете на алармата на всички измервателни канали могат да се задават независимо. Ограниченото събитие незабавно задейства системната звукова и светлинна аларма и може да бъде оборудвано с модул за откриване на изолация, който може да открие състоянието на изолацията на DC системната шина и разклонителната верига за онлайн наблюдение и управление в реално време и да постигне висока степен на интегриране на мониторинговата верига в обема на традиционния инструмент.

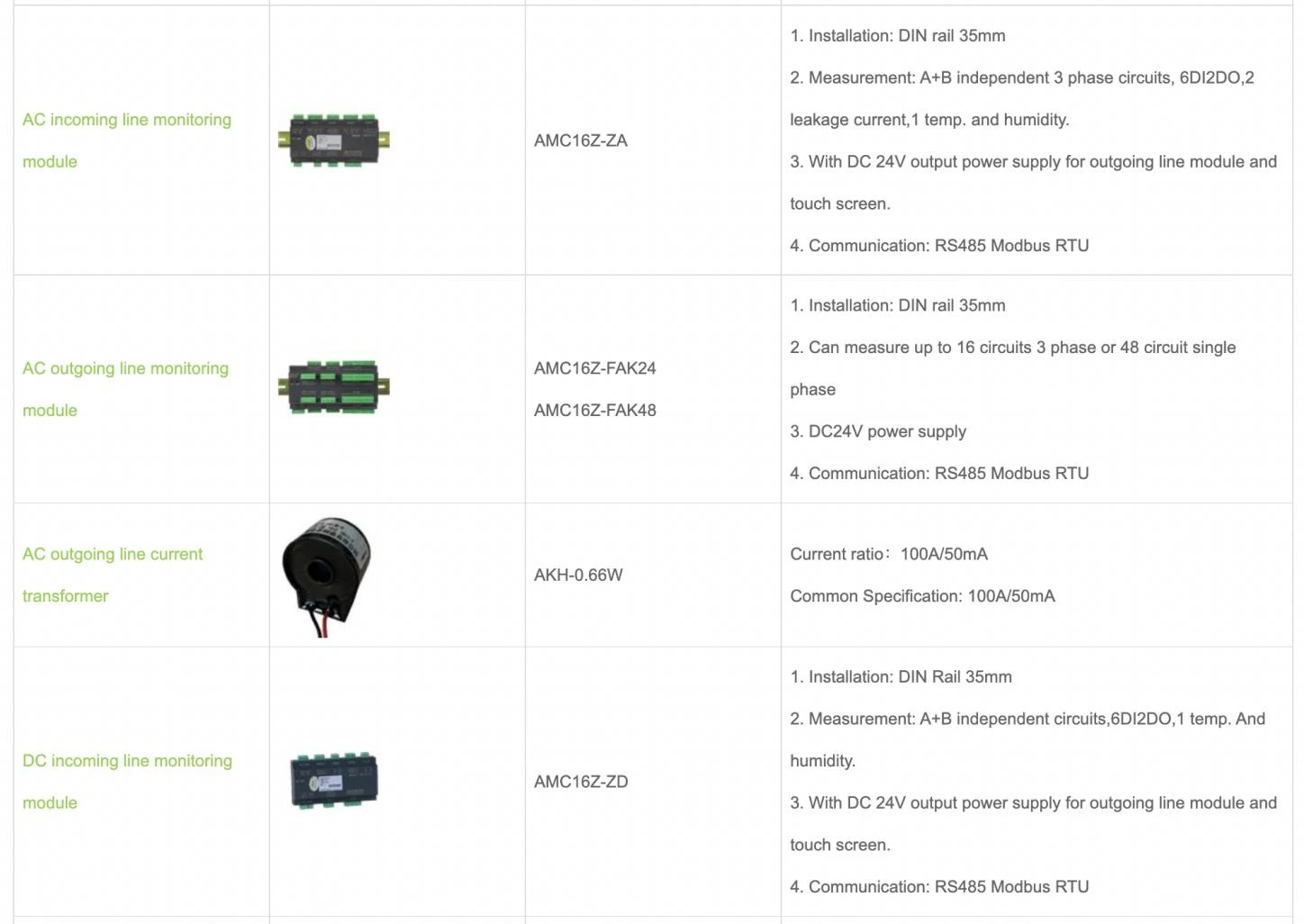

Продукт Mодуле

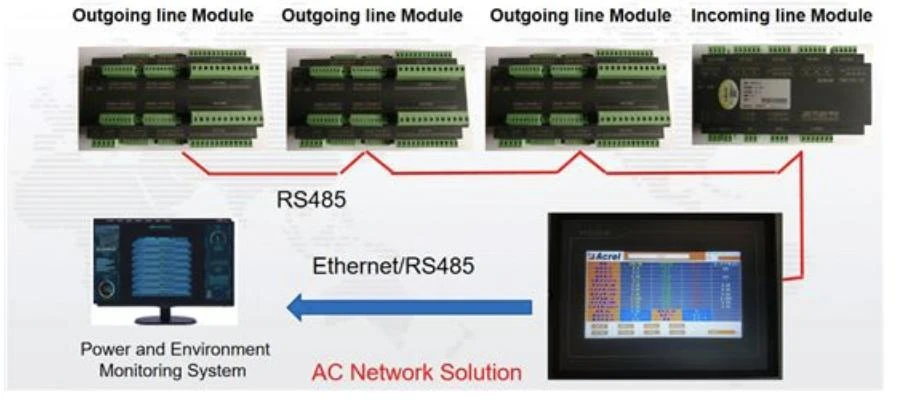

Системна мрежова схема
5. Cвключване
Acrel проведе цялостен анализ на вътрешната и външната среда на индустрията на центровете за данни от дълго време, проведе анализ на горещите точки в индустрията относно националните политики и бъдещите тенденции на развитие на индустрията, прогнозира бъдещата посока на развитие на индустрията и подобри различни приложни решения в собствената си индустрия. Нуждите на клиента, за да отговори на нуждите на приложенията на различни клиенти.
