Абстрактен
Съгласно принципа, характеристиките и режима на инсталиране на токовия сензор на Хол от отворен тип, се анализира приложението на токовия сензор на Хол от отворен тип в системата за трансформация и разпределение на фабриката, така че да се осигури решение за потребителите да реализират интелигентното разпределение на DC системата бързо.
Ключови думи: отворен тип Хол токов сензор Приложение на принципа на работа на DC разпределителна система
Преглед
DC разпределителната система обикновено се състои от високочестотно импулсно захранване и батерия, която се използва за осигуряване на надеждно захранване с постоянен ток за управление, сигнал, релейна защита и автоматични устройства, осветление при инциденти и така нататък в DC система. Има високи изисквания за надеждност, стабилност и качество на захранването. Следователно в руската DC система съпоставихме използвания разпределителен уред DC Hall. По време на трансформацията на DC системата няма прекъсване на захранването и инженерната трансформация е трудна, а традиционният затворен сензор за ток на Хол или шунт не може да реши проблема. Следователно, отвореният сензор за ток на Хол може да се използва за решаване на проблема с измерването на постоянен ток в проекта за трансформация, така че да се гарантира безопасната работа на процеса на трансформация без прекъсване на захранването.
Продуктов дизайн
Структурни особености
Токовият сензор на Хол с отворена уста е разработен на базата на традиционния сензор за ток на Хол със затворена уста. Има нова структура и красив външен вид. Цялото се състои от обвивка, желязна сърцевина, платка за вземане на проби и фиксирана смола. Материалът на корпуса е изработен от PC/ABS сплав, която има характеристиките на устойчивост на висока температура, висока механична якост и защита на околната среда. Сърцевината е изработена от ориентиран студено свързан силиконова стоманена ламарина, която има характеристиките на стабилна работа, висока механична якост и изключително висока магнитна проводимост. Зеленият щепсел терминал се използва за платка и външно окабеляване, което е удобно и надеждно за окабеляване на място. Специфичната структура е показана на фигури 1 и 2. Външният вид на продукта приема разделен дизайн. Фигура 1 е кръгов проход, който е подходящ за преминаване през DC система, когато първичната шина е кабел. , Фиг. 2 квадратен проход, подходящ за DC система, когато първичната шина е медна шина. Според обхвата на измерване на първичния ток и изискванията за перфорация, може да бъде избран съответният тип продукт. Тази серия от сензори може да измерва обхвата на тока от 20A ~ 20000A, основната форма на phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 и други спецификации, както е показано на фигура 3 , подходящ за различни приложения.

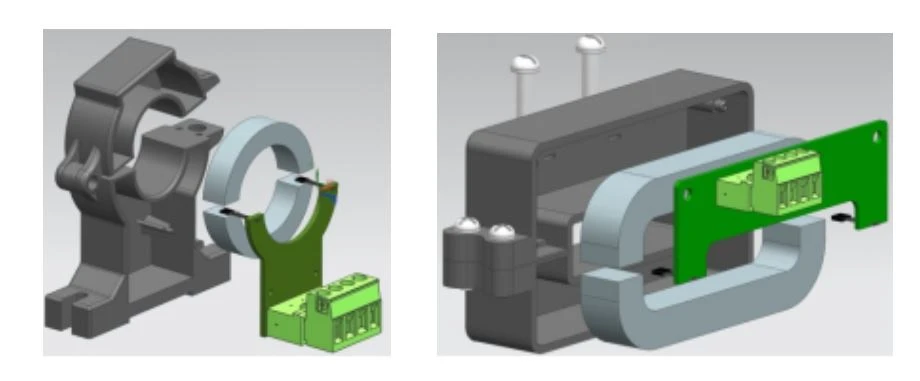

Фиг. 1 схема на кръгов проход Фиг. 2 Квадратна схема на преминаване

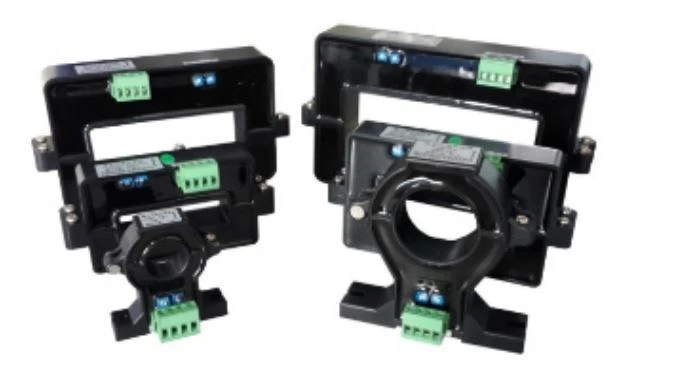

Фигура 3 AHKC серия отворен тип сензор за ток на Хол
Принцип на работа
Сензор за ток на Хол, базиран на ефекта на Хол, принцип на електромагнитна индукция, дизайн на сензор, според принципа може да бъде разделен на режим на отворен контур (прав) и режим на затворен контур (тип магнитен баланс), сензорът за отворен ток на Хол е в традиционен отвореният цикъл (прав) е подобрен на базата на сензор за Хол, различен е от традиционната едноядрена, едночипова дизайн зала, За да се проектира разделена структура, желязната сърцевина е разделена и инсталирана симетрично. Хардуерът приема паралелен допълнителен диференциален вход на двойни чипове на Хол. Принципът на сензора на Хол от отворен тип е показан на фигура 4:

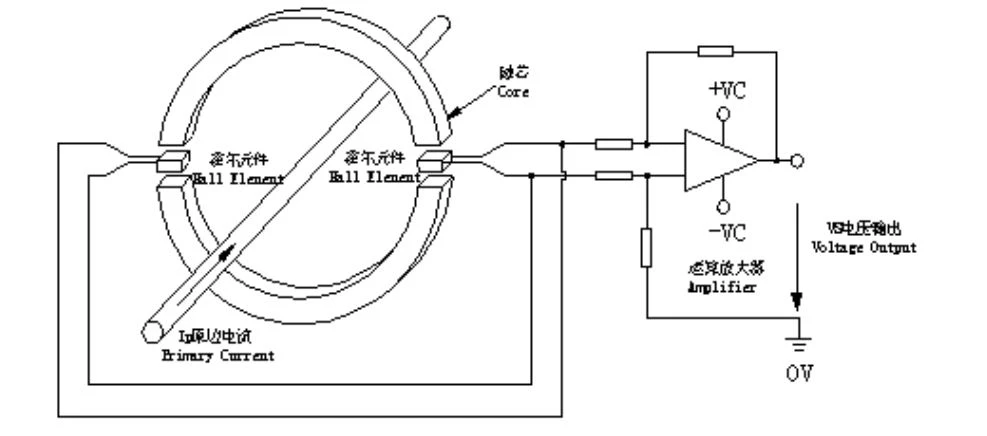

Фиг. 4 Схематична диаграма на отворен сензор на Хол
Когато първичният страничен ток IP протича през дълъг проводник, ще създаде магнитно поле около проводника, размерът на магнитното поле и е пропорционален на тока през проводника, магнитното поле, събрано в кръг, през два елемента на Хол в кръговото измерване на въздушната междина, два знака на елемента на Хол, поставени вместо това в едно и също поле, изходният сигнал с допълнителни характеристики на изходното напрежение от изхода на диференциалния усилвател, не само може да потисне смущенията в общ режим, но и влиянието на температурния дрейф, изхода напрежение VS точно отразява оригиналния страничен ток IP. Общият номинален изход е калибриран като DC±5V или DC4-20mA.
Монтаж на продукта
Вземете за пример продуктите с квадратни дупки, както е показано на фигура 5, отворете монтажния винт на отворения датчик за ток на Хол и свалете долната част на сензора; Горното тяло на токовия сензор с отворен тип Хол се зарежда в първичната шина на разпределителната система, а долното тяло на сензора е затворено. Монтажните винтове и уплътненията на сензора преминават през фиксиращите отвори на горното и долното тяло, а горното и долното тяло на сензора са фиксирани заедно. Ако е възможна инсталация за изключване на захранването на място, върху бронзовата плоча могат да се отворят два съответни резбови отвора в съответствие с изискванията за разстояние на сензора и сензорът се фиксира върху резбовия отвор на шината през отвора за закрепване на задния монтаж, за да завърши монтажа монтаж на сензора; Ако обектът изисква непрекъсната електрическа инсталация, поддържащата гумена подложка може да бъде вградена между черупката и бронзовата плоча, за да се гарантира, че сензорът може да работи надеждно при условия на вибрация. Целият процес на инсталиране е сравнително бърз и прост.

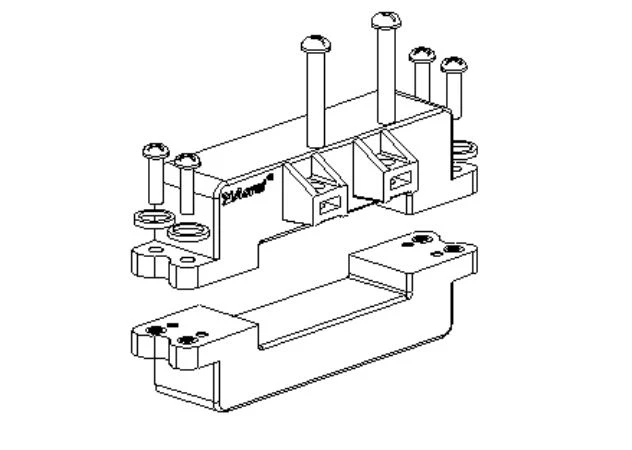

Фиг. 5 Схема за монтаж на продукта
Предимства на отворен тип Хол сензор
В сравнение с традиционния метод за измерване на постоянен ток, който обикновено се използва от шунт или трансформатор, сензорът на Хол от отворен тип има следните предимства:
1) Висока якост на изолацията на първичната и вторичната страна, до изолация AC 12KV;
2) Няма загуба при вмъкване;
3) Добра динамична производителност: времето за реакция е по-малко от 20uS и скоростта на проследяване Di /dt е по-висока от 20A/ uS
4) Няма нужда да разглобявате оригиналния страничен кабел или шина по време на монтажа. Особено подходящ е за трансформиране и изграждане на оборудване, което не е позволено да губи мощност.
Приложения за продукти
Токовият сензор с отворен край на Хол се използва главно при трансформация на DC разпределителна система във фабрики, като трансформация на DC енергийна система в електроцентрали, трансформация на DC система в подстанции, трансформация на комуникационна стая, трансформация на железопътни локомотиви и други проекти. Той може да преобразува централния ръб DC токов сигнал на системата в стандартен DC± 5V или 4-20mA изход. Той играе ролята на мониторинг и електрическа изолация и може да се използва с многоконтурни инструменти за наблюдение или други електрически измервателни инструменти.
Заключение
Токовият сензор на Хол с отворен край играе важна роля при прилагането на DC система поради простата си структура, удобна инсталация, надеждна работа и друга добра приложимост, особено в проекта за ремонт.
