Резюме
Защитата от заземяване на електрически вериги, оборудване и електрически пожари, причинени от токове на земна повреда, все повече се превръща в ежедневна необходимост. За основните енергоемки възли от страната на потребителя е проектирано и инсталирано реле за остатъчен ток, за да следи състоянието на остатъчния ток на всяка верига, използваща енергия, в реално време. Чрез мониторинг на потреблението на енергия в реално време и свързаните с него параметри на мощността се подобряват безопасността, надеждността и ефективността на поддръжката на използването на енергия, намаляват се разходите за труд по поддръжката и се осъществява без надзор мониторинг на остатъчния ток. Чрез мониторинг на потреблението на енергия, събиране на данни и аларма в реално време се следи остатъчният ток в електроразпределителната система и се осигурява защита от земна повреда на електрическата верига на потребителя' инциденти с личен токов удар, причинени от остатъчен ток. Ето кратко въведение в приложението на релето за остатъчен ток на ASJ на нашата компания' в проекта за къща с водна тераса около остров Малдивите.
Общ преглед

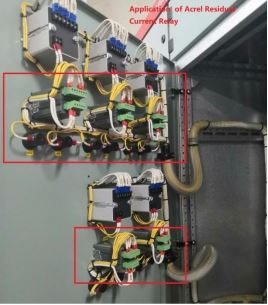

Водните градски къщи около острова на Малдивите се използват главно за приемане на туристи от цял свят. Честотата на мястото на приложение е 50 Hz, а напрежението е 220V TT или TN мрежови разпределителни линии. Клиентът се надява да следи остатъчния ток на линията чрез инсталиране на реле за остатъчен ток в разпределителния шкаф на къщата с водни редове и се надява, че може да се покаже съотношението на стойността на остатъчния ток, наблюдавана в реално време, към зададената стойност на остатъчния ток на панела на дисплея, когато съотношението достигне 80%, релето за остатъчен ток може веднага да алармира. Acrel ASJ10-LD1A си сътрудничи с трансформатора на остатъчен ток, Успешно разреши нуждите на клиента'
Реле за остатъчен ток от серия ASJ
Релетата за текущо действие от серия ASJ могат да се комбинират с нисковолтови захранващи устройства или контактор с ниско напрежение, за да образуват комбинирана токова защита на захранването, използвана главно за AC 50Hz, напрежение и под устройства TT400V и тръбопроводи на TN система, в допълнение към защитата от повреда на земята за електрически вериги за предотвратяване на неизправности при заземяване Честите повреди на оборудването и електрически повреди, причинени от това, също могат да предотвратят опасността от личен токов удар и да осигурят защита от директен контакт.
Продуктът отговаря на изискванията на GB/T 22387-2016" Катализаторно токово реле" ;.
Релетата за санитарен ток от серия ASJ интегрират мрежови защитни функции за пренапрежение и под напрежение и автоматични допълнителни функции за нормално напрежение. Продуктът е с малки размери, висока точност, гъвкава структура и лесен за инсталиране. Това е устройство за защита в областта на гражданското строителство.

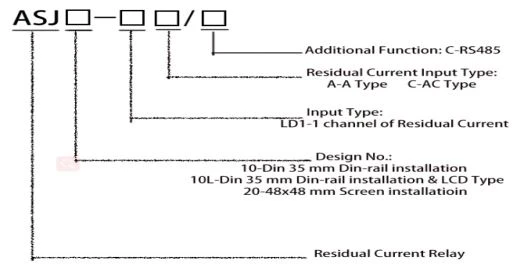

Описание на модела
Технически характеристики
технически параметър | индекс | |||
Тип AC | Тип А | |||
вход | Номинален остатъчен ток на действие I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (А) бележка 3 | |
Време за ограничение без шофиране △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (s) бележка 4 | ||
Номинален остатъчен ток без действие I △ не | 50%I△n | 50%I△n | ||
експлоатационни характеристики | прост синусоидален променлив ток | прост синусоидален променлив ток и пулсиращ постоянен ток | ||
честота | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
грешка при действие | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
изход | изходен режим | едното е нормалното затваряне, а другото е за трансформацията | единият е нормалното затваряне или отваряне, а другият е за трансформацията | |
капацитет за контакт | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
режим на нулиране | този на място и този на дълги разстояния, | тази на място, тази на дълги разстояния и автоматичната | ||
захранване | диапазон на напрежение | AC110V 、 AC220V （допустима грешка ± 10% | AC110V, AC220V, DC85-270V （Допустима грешка ± 10%） | |
разсейване на мощността | ≤5W | |||
мощност издържа напрежение | Ефективната стойност на променлив ток между захранването, входа и изхода: 2kV/1min | |||
при нормална работа | температура | работна температура: -20 ℃ ~ +55 ℃ температура на съхранение: -30 ℃ ~ +70 ℃ | ||
влажност | ≤95%RH, с кондензация на влага и корозивно газообразно място | |||
височина над морското равнище | ≤2000m | |||
клас на замърсяване | Трета степен | |||
категория инсталация | Въведете Ⅲ | |||
Забележка 3: Номиналният остатъчен ток на ASJ10L-LD1A IN е 10mA-30A непрекъснато регулируем;
Забележка 4: Ограничението ASJ10L-LD1A за време за шофиране N е 0-10S непрекъснато регулируемо.

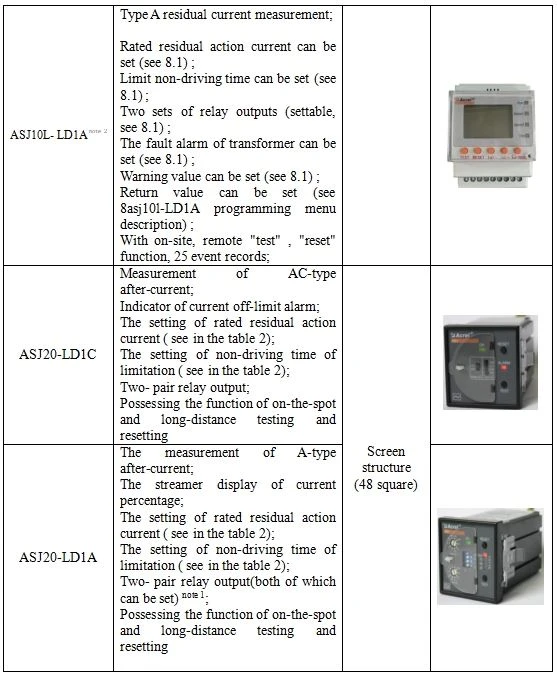

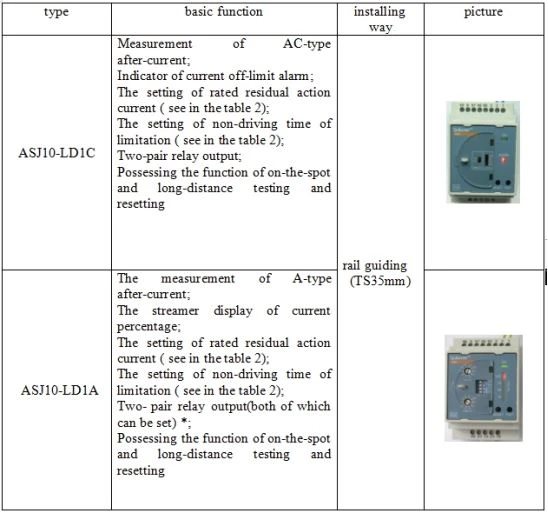

Видове продукти
Забележка 1: Функцията за настройка за реле означава, че можете сами да настроите инициализацията и изхода на релето, което се задейства от циферблата на панела; конкретното ръководство за настройка може да се намери от таблица 5.
Бележка 2: ОПЦИОНАЛНА ФУНКЦИЯ C: RTU комуникация RS485, модел ASJ10L-LD1A/C

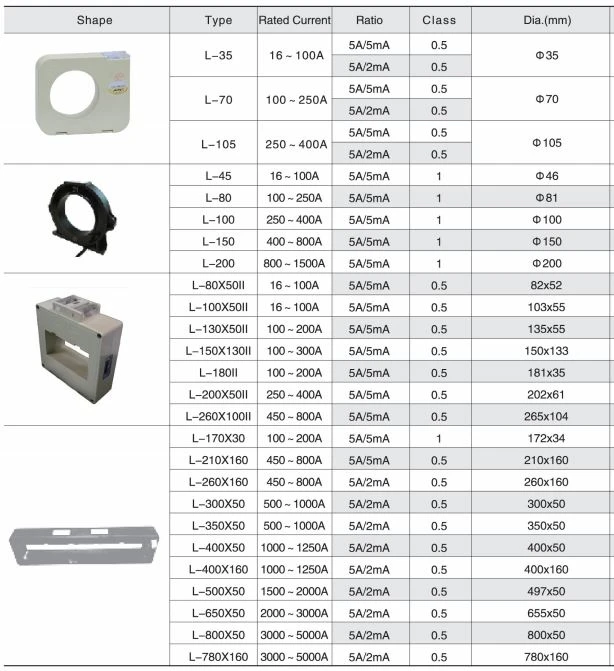

Избор на трансформатор на остатъчен ток
Инсталация
Резюме
Релето за остатъчен ток от серията ASJ има много високо съотношение производителност-цена. Като усъвършенстван интелигентен и цифров инструмент за наблюдение на остатъчния ток, релето за остатъчен ток е широко използвано във входящата линия или еднофазно или трифазно от под-кутията на домакинството на граждански сгради. Електрическо оборудване в електроразпределителната линия.
